4680電池是特斯拉新一代直徑為46毫米、高度為80毫米的圓柱形電池，特斯拉也是全球20大軟包電池制造商之一。與其他圓柱形電池相比。

4680電池采用了無(wú)電極電池接線片的設(shè)計(jì)，也被稱(chēng)為全電池接線片。電池直接從正極/陰極上的集流器中汲取電流，這大大增加了電流路徑，縮短了接線片之間的距離，從而大大提高了電池功率。事實(shí)上，方形繞線電池也具有全電池接線片設(shè)計(jì)結(jié)構(gòu)。





全電池接線片設(shè)計(jì)

如圖所示，在方繞動(dòng)力鋰電池的結(jié)構(gòu)設(shè)計(jì)中，提高電池率的常用方法是改變集電器中的電流路徑，增加電池接線片的載流面積。主要有兩種方案：一種是全電池接線片設(shè)計(jì)方案，另一種是多電池接線片的設(shè)計(jì)方案。

全電池接線片方案不需要對(duì)未涂覆的集電器進(jìn)行模切，正極或負(fù)極的空白部分通過(guò)超聲波焊接到電池接線片上，組裝和焊接過(guò)程更簡(jiǎn)單。本文簡(jiǎn)要介紹了全電池接線片方繞電池的組裝工藝。





彎曲的

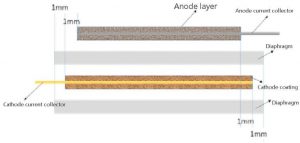

當(dāng)電池用全電池接線片纏繞時(shí)，電池接線片和隔膜的布置如圖所示。正極材料（40）的坯料側(cè)（14）分別焊接在正極和負(fù)極導(dǎo)電流體上作為接線片，正極和負(fù)極片由隔膜（170）分隔，并且正極和負(fù)極分別從繞組芯的兩側(cè)泄漏。陰極集流器通過(guò)集流器直接連接到電池的正極和負(fù)極。

從電池接線片的角度來(lái)看，提高了電池的功率特性，使電流流動(dòng)的距離短，并且在高速率下電流密度分布均勻，可以實(shí)現(xiàn)電池接線片高功率密度和小發(fā)熱。





在纏繞過(guò)程中，對(duì)隔膜施加一定的張力，以確保陽(yáng)極片、隔膜和陰極片之間的有序性。

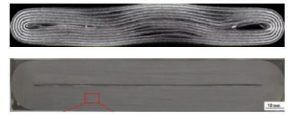

隔膜在膠帶行進(jìn)方向上的收縮較大，這將導(dǎo)致隔膜嚴(yán)重?cái)D壓電池接線片，導(dǎo)致電池芯在纏繞后變形。

如圖所示，這可能會(huì)導(dǎo)致自放電快、容量低、循環(huán)性能差等質(zhì)量問(wèn)題，較厚的繞組會(huì)出現(xiàn)明顯的變形問(wèn)題。

此外，松散狀態(tài)下電芯厚度的一致性差會(huì)影響電芯插入過(guò)程，增加過(guò)程的難度，并可能在進(jìn)入外殼時(shí)對(duì)電芯造成損傷。因此，卷繞張力的控制是非常重要的。





在纏繞工藝實(shí)驗(yàn)中，鐵芯需要進(jìn)行大量的測(cè)試以確保產(chǎn)品質(zhì)量，主要包括：



單元格的尺寸

包括高度、寬度、厚度、膠帶寬度和位置、坯料收集器的均勻性等。這些尺寸可以直接測(cè)量，并與纏繞過(guò)程和設(shè)備的精度有關(guān)。



電池接線片和隔膜的長(zhǎng)度

為了使從陽(yáng)極擴(kuò)散的鋰離子在陰極中具有相應(yīng)的接收和嵌入晶格，陰極必須完全包裹陽(yáng)極并具有一定的尺寸余量。為了避免短路的發(fā)生，隔膜必須被陰極包裹。

卷繞電池必須確保陰極在長(zhǎng)度方向上與陽(yáng)極相比有余量，隔膜也必須包裹陰極。電池接線片的相對(duì)位置非常重要，包括隔膜的長(zhǎng)度、正極和陰極之間的相對(duì)位置以及與陰極的相對(duì)尺寸。電池接線片的涂層規(guī)格、纏繞工藝等都會(huì)影響尺寸。



電池接線片寬度

在寬度方向上，陰極需要超過(guò)陽(yáng)極一定的余量，隔膜需要超過(guò)陰極一定的余量。寬度方向上的對(duì)準(zhǔn)由卷繞過(guò)程的精度決定。當(dāng)精度高時(shí)，余量尺寸較小，電池能量密度較高。

然而，為了避免潛在的安全隱患并降低電池的安全系數(shù)，必須確保工藝的準(zhǔn)確性。芯的每一層的電池接線片的對(duì)準(zhǔn)通常通過(guò)芯的所有四個(gè)角上的X射線來(lái)檢測(cè)。當(dāng)正極和負(fù)極之間寬度的相對(duì)尺寸不符合要求時(shí)，設(shè)備會(huì)自動(dòng)報(bào)警并拒收缺陷產(chǎn)品。





繞組鐵芯的質(zhì)量

在電池接線片的加工過(guò)程中，會(huì)對(duì)單面涂層、漏箔等有缺陷的電池接線片進(jìn)行標(biāo)記，纏繞時(shí)會(huì)將單個(gè)電池接線片卷曲拋出。

然而，有缺陷的電池接線片仍然經(jīng)常出現(xiàn)在繞組芯中，可以檢查繞組芯的質(zhì)量，以消除不合格的產(chǎn)品，這可以進(jìn)一步確保質(zhì)量。

質(zhì)量檢查異常的主要原因是電池接線片加工過(guò)程中產(chǎn)生的缺陷產(chǎn)品，如涂層表面密度不符合要求、單面涂層、電池接線片存在膠帶等缺陷。



電池接線片可去除毛刺

電池接線片切割機(jī)會(huì)長(zhǎng)期磨損，影響切割效果。因此，刀具需要進(jìn)行壽命管理，并定期檢查切割質(zhì)量，避免產(chǎn)生毛刺。切割毛刺的一般觀察過(guò)程是：取切割電池片，在光學(xué)顯微鏡下觀察切割表面，檢測(cè)是否有毛刺。

關(guān)于毛刺控制標(biāo)準(zhǔn)，通常毛刺的尺寸小于隔膜厚度的一半，但一些制造商的控制要求更嚴(yán)格，并且毛刺不超過(guò)涂層。



堆芯內(nèi)部的其他缺陷

如電池接線片彎曲、陰陽(yáng)表面涂層、異物等。



堆芯預(yù)壓縮

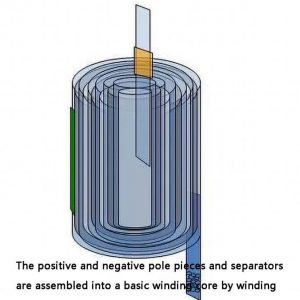

正極和負(fù)極電池接線片和隔膜通過(guò)繞組組裝成基本繞組芯。然后，細(xì)胞通常被預(yù)加應(yīng)力并成形。

芯體通過(guò)至少一次熱壓和/或至少一次冷壓成形。預(yù)壓縮成型過(guò)程如下：將纏繞或?qū)訅旱募?xì)胞放置在模板上，設(shè)置增壓缸的壓力和模板的溫度，

然后，上下模板在一定的壓力和溫度下對(duì)單元格進(jìn)行成型，使單元格的厚度一致，降低單元格的彈性，降低單元格合格率，確保成品單元格厚度的一致性。



熱壓溫度為70～100℃，時(shí)間為30～120s，芯壓為0.1～1MPa。電池?zé)岢尚偷闹饕康陌ǎ?/p>

（1） 提高鋰離子電池的平整度，使電池的厚度符合要求，具有較高的一致性。

（2） 消除隔膜的褶皺，排出電池內(nèi)部的空氣，使隔膜與電池正負(fù)極耳片緊密貼合，縮短鋰離子的擴(kuò)散距離，降低電池內(nèi)阻。

在預(yù)壓工藝實(shí)驗(yàn)中，檢測(cè)項(xiàng)目主要包括電池接線片是否斷裂、隔膜厚度、透氣性變化等；電池的厚度是否滿足進(jìn)入外殼的要求等。





隔膜上的微孔結(jié)構(gòu)是離子進(jìn)出正極和陰極的重要通道。隔膜的透氣性將直接影響電池的性能。隔膜的透氣性是指隔膜在一定的時(shí)間壓力下通過(guò)的氣體量。

如果隔膜的透氣性不好，會(huì)影響鋰離子在正極和負(fù)極之間的轉(zhuǎn)移，從而影響鋰離子電池的充放電。

在熱壓過(guò)程中，隔膜可能會(huì)被嚴(yán)重壓縮，隔膜的厚度變化很大，導(dǎo)致微孔堵塞，用肉眼觀察隔膜會(huì)變得透明。傳輸

如果線圈式電池接線片相對(duì)較脆，則電池在熱壓成型過(guò)程中容易發(fā)生粉末掉落甚至斷裂，這將增加電池的內(nèi)阻，因?yàn)殡娮觽鬏斒艿较拗啤?/p>



細(xì)胞熱成型必須避免這種情況的發(fā)生。這兩個(gè)方面要求熱壓壓力越小越好，時(shí)間越短越好。

另一方面，熱壓成型必須使細(xì)胞成形，細(xì)胞的厚度滿足工藝要求，降低細(xì)胞的彈性，并確保成品細(xì)胞厚度的一致性。因此，需要對(duì)壓力、時(shí)間和溫度等工藝參數(shù)進(jìn)行優(yōu)化。



耐壓絕緣試驗(yàn)

通常，當(dāng)電池被熱壓成型時(shí)，同時(shí)對(duì)電池進(jìn)行絕緣耐壓測(cè)試，以檢測(cè)電池內(nèi)部是否存在微短路。如果電池內(nèi)部有微小的金屬異物顆粒，當(dāng)電池被按下時(shí)，電池隔膜被刺穿，很容易檢測(cè)到微短路缺陷產(chǎn)品。

絕緣耐壓試驗(yàn)通常使用安全儀表。在測(cè)試過(guò)程中，儀器向電池施加電壓，該電壓持續(xù)指定的一段時(shí)間，然后檢查泄漏電流是否保持在指定的范圍內(nèi)，并判斷電池的正極和負(fù)極沒(méi)有短路。通常，施加的電壓如圖所示：

① 在特定時(shí)間t1內(nèi)，向電池施加從0到U的電壓。

② 電壓U被維持一段時(shí)間直到t2。

③ 測(cè)試完成后，切斷測(cè)試電壓，對(duì)電池的雜散電容進(jìn)行放電。





在測(cè)試中，由于正極和負(fù)極電池接線片彼此靠近，只有隔膜分開(kāi)15-30μm，裸電池內(nèi)部會(huì)形成一定的電容（雜散電容）。

由于電容的存在，測(cè)試電壓必須從“零”開(kāi)始緩慢上升，以避免充電電流過(guò)大。電容越大，斜坡上升時(shí)間t1就越長(zhǎng)，并且可以一次增加的電壓就越低。

當(dāng)充電電流過(guò)大時(shí)，肯定會(huì)引起測(cè)試人員的誤判，使測(cè)試結(jié)果不正確。一旦被測(cè)電池的雜散電容充滿電，只剩下實(shí)際的泄漏電流。由于直流耐壓試驗(yàn)會(huì)給被測(cè)電池充電，因此一定要在試驗(yàn)后對(duì)被測(cè)電池進(jìn)行放電。

隔膜具有一定的耐壓強(qiáng)度。當(dāng)負(fù)載電壓過(guò)高時(shí)，隔膜肯定會(huì)被擊穿，并形成泄漏電流。因此，首先，電池絕緣測(cè)試電壓應(yīng)低于擊穿電壓。如圖所示，當(dāng)正極和負(fù)極之間沒(méi)有異物時(shí)，在測(cè)試電壓下，泄漏電流小于規(guī)定值，判斷電池合格。

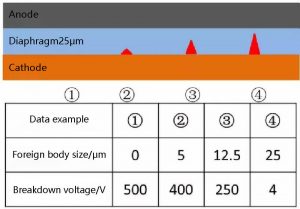

如果正極和陰極之間有一定尺寸的異物，隔膜會(huì)被擠壓，正極和陰極的距離會(huì)減小，正極和負(fù)極之間的擊穿電壓會(huì)下降。如果仍然施加相同的電壓，則泄漏電流可能超過(guò)設(shè)定的報(bào)警值。

通過(guò)設(shè)置測(cè)試電壓等參數(shù)，可以統(tǒng)計(jì)分析判斷電池內(nèi)部異物的大小，然后根據(jù)實(shí)際產(chǎn)品生產(chǎn)狀態(tài)和質(zhì)量要求，設(shè)置測(cè)試參數(shù)，制定質(zhì)量判斷標(biāo)準(zhǔn)。





在測(cè)試中，主要參數(shù)包括電壓上升時(shí)間t1、電壓保持時(shí)間t2、負(fù)載電壓U和警報(bào)泄漏電流。如上所述，t1和U與單元的雜散電容有關(guān)。電容越大，斜坡上升時(shí)間t1就越長(zhǎng)，并且負(fù)載電壓U就越低。

此外，U還與隔膜本身的耐壓強(qiáng)度有關(guān)。通常，隔膜越薄，耐壓強(qiáng)度越低，測(cè)試電壓U也應(yīng)該更低。報(bào)警電流設(shè)置需要考慮電容器充電電流。充電電流越大，報(bào)警電流應(yīng)該越大，否則會(huì)造成誤判，合格的產(chǎn)品會(huì)被判定為不合格，從而影響產(chǎn)品合格率。

當(dāng)隔膜的含水量較大時(shí)，很容易形成較大的漏電流。如圖所示，如果測(cè)試電池內(nèi)部有異物，將導(dǎo)致內(nèi)部短路，隔膜將被擊穿。





因此，裸電池的絕緣耐壓測(cè)試是產(chǎn)品工藝檢驗(yàn)的重要環(huán)節(jié)，可以檢測(cè)出不合格產(chǎn)品，提高最終電池產(chǎn)品的安全系數(shù)。實(shí)際測(cè)試需要考慮參數(shù)設(shè)置、判斷標(biāo)準(zhǔn)等諸多因素。



蓄電池接線片焊接

如圖所示，組裝頂蓋，通過(guò)激光焊接或電阻焊接將正極空白集電器和正極母線焊接在一起。

將陰極毛坯集電器和陰極母線焊接在一起。當(dāng)設(shè)計(jì)容量相對(duì)較大時(shí)，兩個(gè)繞組芯可以并聯(lián)連接。

焊接時(shí)，可以先將多個(gè)繞組芯并聯(lián)焊接在一起，也可以將每個(gè)繞組芯單獨(dú)焊接（例如，將兩個(gè)繞組芯分別焊接在232條母線上），并在激光焊接后將多個(gè)卷芯并聯(lián)連接。

焊接工藝需要根據(jù)集電器材料、形狀、厚度、張力要求等選擇合適的激光和焊接工藝參數(shù)，包括焊接速度、波形、峰值、焊頭壓力等，設(shè)置合理的焊接工藝參數(shù)以確保最終焊接效果符合動(dòng)力電池的要求。

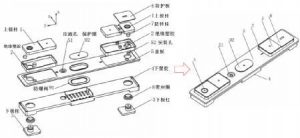

頂蓋如圖所示。其結(jié)構(gòu)主要由頂蓋板、電池正負(fù)極接線片、防爆裝置、液體注入孔等組成。通常，電池接線片部分包括翻轉(zhuǎn)裝置（OSD）、電流切斷結(jié)構(gòu)（CID）和短路裝置。（保險(xiǎn)絲）和其他機(jī)構(gòu)。

通常，在電池的頂蓋上有兩個(gè)電池接線片穿孔，分別對(duì)應(yīng)于正極電池接線片和負(fù)極電池接線片。并與頂蓋片電絕緣，并且在負(fù)極電池接線片附近設(shè)置短路部件。

當(dāng)動(dòng)力電池的內(nèi)部壓力增加時(shí)，短路部分向上移動(dòng)，使動(dòng)力電池的正極和負(fù)極形成回路，回路中產(chǎn)生大電流，使連接部分熔斷，從而切斷主電路。





將絕緣膜包裹在外殼中

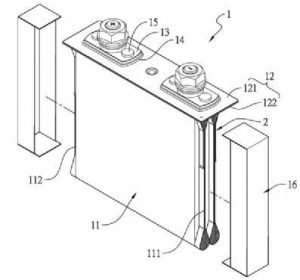

在激光焊接和外殼之間包裹一層絕緣膜，并用絕緣膜覆蓋焊接電池接線片的繞組芯，如圖所示，包括：

（1） 與正極和負(fù)極母線接觸的絕緣膜的厚度應(yīng)較大，例如不小于0.1mm；（2） 繞組鐵芯上其余絕緣膜的厚度可以更薄，例如0.05mm。然后，將鐵芯放入外殼中，如圖11所示。





頂蓋激光焊接

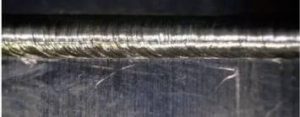

頂蓋和外殼通過(guò)激光焊接在一起，如圖所示。激光焊接具有能量密度高、功率穩(wěn)定性好、焊接精度高、易于系統(tǒng)集成等優(yōu)點(diǎn)。

頂蓋密封焊縫是方形鋁電池中最長(zhǎng)的焊縫，也是焊接時(shí)間最長(zhǎng)的一條焊縫。焊接速度相對(duì)較低，焊縫的熱循環(huán)時(shí)間相對(duì)較長(zhǎng)，熔池有足夠的時(shí)間流動(dòng)和凝固，保護(hù)氣體可以很好地覆蓋熔池，很容易獲得光滑、飽滿、一致的焊縫。

加快焊接熱循環(huán)時(shí)間縮短，金屬的熔化過(guò)程更激烈，飛濺增加，對(duì)雜質(zhì)的適應(yīng)能力會(huì)更差，更容易形成飛濺孔。同時(shí)，熔池凝固時(shí)間的縮短會(huì)導(dǎo)致焊縫表面粗糙一致。減少

當(dāng)激光光斑較小時(shí)，熱輸入不大，可以減少飛濺，但焊縫的深度和寬度相對(duì)較大，焊縫寬度不夠；當(dāng)激光光斑較大時(shí)，需要輸入較大的激光功率來(lái)增加焊縫的寬度。但同時(shí)，會(huì)導(dǎo)致焊接飛濺增加，焊接表面成形質(zhì)量變差。





具體工藝參數(shù)包括：



一次注射

對(duì)于第一次注入，注入體積為總電解質(zhì)的80%。注射機(jī)首先排空電解液以去除氣泡，然后排空電池室，然后在壓力下注入氮?dú)?。在電池?nèi)部，電解液會(huì)自動(dòng)注入電池兩次。

抽真空

液體注入完成后，將電池抽真空3分鐘，使電解質(zhì)完全滲透。

室溫下站立

電解液繼續(xù)滲入電池接線片的孔隙中。

開(kāi)啟預(yù)充電

充放電設(shè)備放置在環(huán)境露點(diǎn)為-60°C的預(yù)充電室內(nèi)，利用室內(nèi)排風(fēng)機(jī)排風(fēng)，不斷補(bǔ)充干燥空氣。預(yù)充電程序?yàn)?.2C充電60min，SOC約為20%。

二次加注

注入總電解質(zhì)體積的20%，并再次抽真空2分鐘。

鋰電池電解質(zhì)的作用是在正極和負(fù)極之間傳導(dǎo)離子，充當(dāng)充電和放電的介質(zhì)，就像人體的血液一樣。如何將電解液充分、均勻地滲透到鋰電池中已成為一個(gè)重要問(wèn)題。

因此，液體注入過(guò)程是一個(gè)非常重要的過(guò)程，它直接影響電池的性能。液體注入分為兩個(gè)步驟：1）液體注入，將電解液注入電池；2） 滲透，將注入的電解質(zhì)吸收到電池單元中，這非常耗時(shí)，并大大增加了鋰離子電池的生產(chǎn)成本。





如圖所示，電解液通過(guò)定量泵注入密封室，電池被放入液體注入室，然后真空泵將液體注入室抽空，電池內(nèi)部也形成真空環(huán)境。

然后將噴嘴插入電池注入口，打開(kāi)電解液注入閥，用氮?dú)鈱㈦娊庖菏壹訅褐?.2-1.0Mpa，保持一定時(shí)間，然后將注入室排氣至常壓。

最后，讓它靜置很長(zhǎng)一段時(shí)間（2-36h），這樣電解液就可以被電池的正極和負(fù)極材料以及隔膜充分滲透。當(dāng)注射完成時(shí)，電池被密封，電解液理論上會(huì)從電池頂部滲透到隔膜和電極中。

但事實(shí)上，大量電解液向下流動(dòng)并聚集在電池底部，然后通過(guò)毛細(xì)管壓力滲透到隔膜和電極的孔隙中，如圖所示。





通常，隔膜由多孔親水材料組成，孔隙率通常相對(duì)較大，而電極由各種顆粒組成的多孔介質(zhì)組成。一般認(rèn)為，電解質(zhì)在隔膜中的滲透速度比在電極中的快，因此電解質(zhì)的流動(dòng)過(guò)程應(yīng)首先滲透到隔膜中，然后通過(guò)隔膜滲透到電極中，如圖所示。

如圖所示，電解質(zhì)在電極孔中擴(kuò)散的機(jī)制可以看作三種力之間的相互作用：來(lái)自電解質(zhì)流的壓力Fl、由表面張力Fs引起的毛細(xì)管力和由孔中空氣引起的阻力Fg。

當(dāng)注入液體時(shí)，排空電池可以減少空氣產(chǎn)生的阻力，在壓力下注入電解質(zhì)可以增加液體流動(dòng)的驅(qū)動(dòng)力。因此，真空加壓注射有利于電解液的滲透。





在鋰離子電池的第一次充放電（預(yù)充電）過(guò)程中，電解質(zhì)在陰極表面被還原，不溶性還原產(chǎn)物沉積在陰極材料表面以形成鈍化層。

也就是說(shuō)，固體電解質(zhì)界面膜（SEI），這種鈍化膜具有固體電解質(zhì)的特性，是電子的絕緣體，但卻是Li+的優(yōu)良導(dǎo)體，并且Li+可以通過(guò)鈍化層自由插入和提取。

SEI膜開(kāi)始形成的電壓不是固定的，它可以是2V、1V或0.8V；而且SEI膜將在電池的充電和放電循環(huán)期間連續(xù)形成，

它還與許多因素有關(guān)，如陽(yáng)極材料、電解質(zhì)成分、添加劑、充電速率、溫度等。同時(shí)，預(yù)充電反應(yīng)會(huì)產(chǎn)生一些氣體，如乙烯、氫氣和一氧化碳。



方形電池內(nèi)部的殘余氣體對(duì)厚度有很大影響，因此必須將預(yù)充電產(chǎn)生的氣體排出。預(yù)充和排氣一般有兩種方式：一種方式是在預(yù)充過(guò)程中用膠帶和橡膠套棉粘住注液孔，負(fù)壓密封時(shí)一次性排出氣體；

另一種方法是在預(yù)充電過(guò)程中打開(kāi)注入孔，以允許氣體自由排放。這種方法對(duì)環(huán)境溫度和濕度要求較高，需要較大的投資，但工藝相對(duì)簡(jiǎn)單。

封閉式工藝在密封過(guò)程中有很大的氣流，會(huì)沖洗出電解液，沖洗量無(wú)法控制。然而，當(dāng)打開(kāi)過(guò)程被預(yù)先填充時(shí)，氣體被緩慢地排出，并且電解質(zhì)不會(huì)被帶出，并且在密封過(guò)程中沒(méi)有電解質(zhì)被排出，并且注入體積的一致性良好。

將電池充滿電，解剖電池后觀察電池接線片的外觀。發(fā)現(xiàn)封閉式工藝電池接線片表面有很多污漬，開(kāi)放式工藝電池接片表面非常干凈，鋰離子不能通過(guò)氣泡，并且在陰極片的表面上發(fā)生不均勻的電化學(xué)反應(yīng)。



在打開(kāi)過(guò)程的預(yù)充電過(guò)程中，氣泡被釋放，鋰離子在陰極表面均勻反應(yīng)，電極表面的顏色顯示出良好的一致性，并且SEI膜形成得相對(duì)致密。

為了提高鋰離子電池的生產(chǎn)效率，有必要優(yōu)化電池預(yù)充電電流和時(shí)間，以便在最短的時(shí)間內(nèi)將電池中的氣體完全排出。預(yù)充排氣過(guò)程為：預(yù)充SOC約為30%（0.2C，1.5h），預(yù)充后真空度為10min，真空度為-96KPa。





注射口焊接

用膠釘密封電池注入口的開(kāi)口，蓋上鋁注入塞，然后將注入塞焊接到電池的頂蓋上進(jìn)行密封，使電池內(nèi)部完全密封。焊接質(zhì)量與電池的密封性有關(guān)。焊接不良會(huì)導(dǎo)致電池泄漏、鋰沉淀和電池外觀不良。

對(duì)于目前的激光密封設(shè)備，CCD拍攝效果和焊接波形設(shè)置對(duì)焊接有一定的影響；合理設(shè)置保護(hù)氣體類(lèi)型和保護(hù)氣體參數(shù)，可以提高焊縫的均勻性和寬度；清潔，減少雜質(zhì)和異物的引入，可以有效降低焊渣產(chǎn)生的概率。





在機(jī)械配合方面，間隙配合優(yōu)于過(guò)盈配合。先點(diǎn)焊后連續(xù)焊接的方法可以在很大程度上解決間隙配合時(shí)的翹曲問(wèn)題；增加對(duì)注射孔凹面平臺(tái)傾角的尺寸控制可以提高焊接熔深。焊接速度、輸出功率和光斑直徑的一致性是影響焊接強(qiáng)度的主要工藝參數(shù)。

最后，電池經(jīng)過(guò)成型（電池經(jīng)過(guò)幾個(gè)完整的充電和放電程序）和老化（在45°C的4.0V充電狀態(tài)下儲(chǔ)存7天，然后在25°C下儲(chǔ)存2天，然后進(jìn)行分選），以完成制造過(guò)程。
