近年來，隨著光伏產業的蓬勃發展，光伏發電系統越來越受到重視。眾所周知，光伏發電系統由光伏組件、直流-交流轉換器（逆變器）、支架、電纜等部件組成。他們在系統中有明確的分工，各自承擔不同的任務。光伏組件是將陽光能量轉換為直流電的最直觀的組件。支架起到放置、安裝和固定部件的作用。電纜在電力傳輸系統中是必不可少的。

其中，直流-交流轉換器也稱為逆變器，它可以將光伏組件產生的直流電轉換為交流電，是光伏系統的核心，控制著光伏發電廠的生產效率。那么直流-交流轉換器是怎么做的呢？不同的直流-交流轉換器的轉換效果如何？本文有助于理解直流電轉換為交流電的神奇過程，并分析影響直流-交流轉換器轉換效率的主要原因是什么？

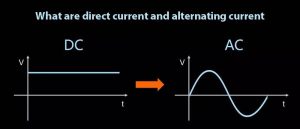

什么是直流電和交流電？

直流-交流轉換器的工作是將光伏陣列產生的直流電轉換為交流電。首先，我們需要了解直流和交流是什么？

直流電（DC）：直流電的電流和電壓的方向是相同的，并且電流的方向總是相同的。我們?nèi)粘Ｉ钪谐Ｓ玫母呻姵睾豌U酸電池都使用直流電。

交流電：交流電的方向和大小會隨著時間的推移而周期性地變化。生活中使用的家用220V電源是交流電。





從直流電和交流電的區別可以發現，直流電在日常應用中有很大的局限性，例如家用電器的交流負載不能用直流電供電，長途運輸會損失大部分電力等。因此，為了使光伏發電在我們的日常生活中得到廣泛的應用，一種能夠?qū)⑵洚a(chǎn)生的直流電轉換為交流電的dc-ac轉換器是必不可少的。

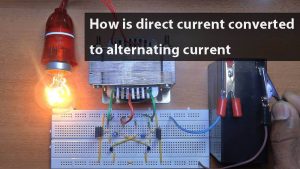

直流電是如何轉換成交流電的？

當光伏陣列將直流電傳輸?shù)街绷?交流轉換器時，直流電通過直流-交流變換器的內部設備快速來回傳輸能量。在此過程中，直流-交流轉換器迫使直流電流不斷改變方向，產生方波交流電。但是，方波交流電波形不平滑，電壓不斷變化，會嚴重影響電器的使用壽命。

因此，直流-交流轉換器通過提高傳輸速度并通過正弦脈寬調制（SPWM）對每個正弦周期中的多個脈沖進行自然或規則的寬度調制。這些脈沖被順序地調制成等效于正弦波的脈沖串，以形成正弦電流輸出。通過這種方式，方波交流電可以成功地轉換為正弦交流電，從而達到將直流電轉換為交流電的目的。

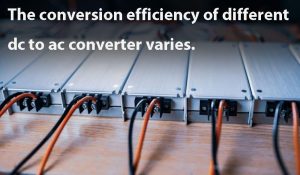

不同直流-交流轉換器的轉換效率不同

值得一提的是，盡管直流-交流轉換器可以將直流電轉換為交流電，但轉換效率各不相同。在大多數情況下，直流-交流變換器內部組件的功率損耗等因素會影響直流-交流轉換器的轉換效率，從而導致光伏發電廠的發電收入發生變化。以500kW直流-交流轉換器為例，在相同功率下，如果一個高質量的直流-交流變換器的轉換效率比普通直流-交流變流器高1%，則按每天工作4小時計算。

一個高質量的直流-交流轉換器每天可以多發電近20千瓦時。那么，一年可以發電近7300千瓦時，十年可以發電73000千瓦時。這大大提高了用戶的發電收入。如何在眾多直流-交流轉換器中選擇高轉換率的產品，以最大限度地提高光伏發電廠的生產能力？近年來，微逆變器由于其高效率而備受關注。

以HOYMILES的直流-交流變換器（微型逆變器）為例。在轉換效率方面，HOYMILES微型逆變器系統采用全并聯電路設計，可以將每個組件的直流電轉換為交流電，然后將其并入電網，最大限度地減少逆變過程中的能量損失。另一方面，HOYMILES微型逆變器模塊級MPPT技術將分別跟蹤每個光伏模塊的最大功率點。

這意味著，如果一個光伏組件沒有有效運行，它將不會影響其他光伏組件。例如，在整個光伏系統中，一個模塊被50%的陽光遮擋。此時，其他模塊的MPPT控制器將繼續保持各自的最大生產效率。為了測試HOYMILES一至四系列微型逆變器MPPT控制器在實際條件下的性能，工作人員進行了現場實驗，以了解其在多云天氣和光強變化較大時的運行情況。





紅線反映光伏組件全天的實際最大功率，藍線反映MPPT控制器預測的最大功率點。由于HOYMILES一到四系列微型逆變器準確預測了最大功率點，藍線和紅線完全重疊。此外，我們的網站還整理了中國不同的光伏逆變器公司，可以比較它們在直流-交流轉換器技術和發展方面的異同。



結論

直流-交流轉換器的工作原理和轉換效率？在選擇逆變器之前，我們需要提前了解其性能和解決方案，以便更好地選擇高效、安全、智能的直流-交流轉換器，使光伏電站的效率更高。
