液流電池具有廣泛的儲能能力，從最小幾十千瓦到最大近100兆瓦不等。目前，中國最大的液流電池示范項目已實現100兆瓦/400兆瓦時。目前，液流電池有三條技術路線可以做得更好：

（1） 釩液流電池

（2） 鐵鉻液流電池

（3） 鋅溴液流電池

在這篇文章中，我將比較主要液流電池的特點，以及它們的優缺點，并談?wù)勔毫麟姵爻Ｒ?jiàn)問題。



不同儲能技術路線和液流電池的比較



表現

從循環次數、能量密度、功率、自放電和充放電等方面與鉛碳電池、鈉硫電池和鋰電池進行了比較。目前，液流電池最大的優勢是循環次數，可達到15000-20000次循環，遠遠領先于其他儲能技術。

然而，液流電池也有非常明顯的缺點，即自放電率相對較高，導致效率相對較低。通常，釩液流電池的效率約為70%。就能量密度而言，由于液流電池受到電解質成分的限制，因此能量密度相對較低。對于一個擁有100 MW/400 MWh液流電池的大型儲能項目，使用相同的場地，如果用鋰電池代替，可以達到800-1000 MWh。



成本與安全

從建設成本、商業化、安全電池回收和電動成本的角度來看，目前液流電池的千瓦時成本相對有利。電池（全壽命周期）的千瓦時成本現在低于0.3元/千瓦時。

就安全性而言，液流電池不會像鋰電池那樣起火爆炸。在另一個層面上，液流電池并不那么安全，尤其是使用最廣泛的全釩液流電池。它的電解質是由五氧化二釩溶解在稀硫酸中形成的。這種電解質有毒且具有高度腐蝕性，在操作過程中存在泄漏風險。相對較大的損壞。





商業化

在商業化層面，目前的全釩氧化還原液流電池剛剛進入商業化門檻。鐵鉻液流和鋅溴液流還沒有達到全釩液流的商業化水平，還需要進一步的努力。

在電池回收領域，全釩液流的電解液可以實現更好的回收，優于其他技術路線，如鋰電池、鈉硫電池和鉛碳電池。盡管鉛碳電池的電解液不能回收，但鉛碳電池中95%以上的鉛資源可以回收，其回收性能相對較好。



液流電池技術參數比較

主要是電壓電平的比較。釩液流電池的電壓水平為1.26伏，鋅溴液流電池電壓水平為1.85伏，鐵鉻液流電池壓力水平為1.18伏。電壓有什么影響？

原則上，充滿電時開路電壓水平越高，意味著電池的能量密度越高，就像普通磷酸鐵鋰電池的電壓水平可以是3.2伏，作為高壓電池的三元鋰電池可以是3.7-4.2伏一樣，三元鋰的能量密度高于鐵鋰。類似地，液流電池的開路電壓相對較低，因此能量密度相對較低。

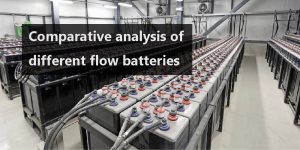

不同液流電池的比較分析

液流電池的電解質是水溶液，其反應位點與活性材料的儲存位點分離。所述煙囪為煙囪，所述儲液罐為儲液罐。安全性非常高。所有液流電池，包括釩液流電池、鐵鉻、鋅溴，都可以100%充電和放電。即使充放電深度持續達到100%，也不會對電池造成任何損壞，反而會對電池造成損壞。長壽是有益的。





這對于鋰電池來說是完全不可能實現的。鋰電池過度充電或過度放電會對其造成不可逆的損壞，導致內部短路，甚至引發火災和爆炸。液流電池的容量和功率可以獨立配置，這也是液流電池最吸引人的部分。對于液流電池，其電池堆的數量決定了整個系統的輸出功率及其電解質劑量。確定整個液流電池組系統的容量。

例如，對于1MWh的項目，液流電池的容量可以是0.5MWh、1MWh、2MWh，當然它可以配置為10MWh，這更靈活。另一點是，當所有液流電池都在運行時，系統內部循環的電解質可以帶走內部熱量，這是鋰電池?zé)o法比擬的。鋰電池的散熱需要一個特殊的冷卻系統。換言之，對于液流電池來說，這一塊就沒有那么必要了。

此外，液流電池的電極材料及其膜材料是有機的，類似于塑料，特別是對于鋅溴液流電池，其膜更便宜，并且是微孔材料，成本更低。最后一點是液流電池的模塊化程度相對較高，項目選址的自由度相對較大。這些是所有液流電池的共同特點。

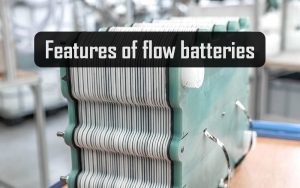

液流電池的特點

所有液流電池，包括釩液流電池、鐵鉻、鋅溴，都可以100%充電和放電。液流電池的容量和功率可以獨立配置，這也是液流電池最吸引人的部分。對于液流電池，其電池堆的數量決定了整個系統的輸出功率，而液流電池中使用的電解質量決定了整個液流電池系統的容量。

液流電池的定制相對容易，而且很容易擴大容量。最后一點是液流電池的模塊化程度相對較高，項目選址的自由度相對較大。這些是所有液流電池的共同特點。在模塊化方面，每個人都是相似的，他們可以做模塊化設計，并且功率和容量相對獨立。





各種液流電池的優點和缺點



釩液流電池

優點：

● 傳熱效果好，不燃不爆，安全性高

● 單個電芯之間的一致性更好

● 深度充電和深度放電對電池性能沒有不利影響

● 長壽命

缺點

● 釩液流電池的操作通常比鋰電池的操作更嚴格。

● 比鐵鉻液流電池更貴

● 二價釩易被氧化，導致系統容量下降

它是目前中國最大的電池技術示范項目，這里有中國十大釩電池公司。



鐵鉻液流電池

優點：

● 壽命長，安全性高

● 與釩液流電池相比，該材料毒性和腐蝕性較小，并且可以再生

● 鐵鉻液流電池適應性更強

● 資源特別豐富，成本比較低

● 增產能力強，價格相對穩定

缺點

● 電解液中存在交叉污染問題



鋅溴液流電池

優點

● 該材料是一種微孔材料，并且成本較低。

● 高性能、低成本、大容量

● 不含貴金屬，可回收

缺點

● 鋅-溴液流電池的循環次數低于釩液流電池和鐵鉻液流電池

● 溴是一種揮發性溶液，具有腐蝕性和穿透性





常見問題解答



如何比較鐵鉻液流電池和釩液流電池

鐵鉻液流電池和釩液流電池之間的比較主要取決于單電池組的功率。目前，全釩已達到200-400千瓦，而鐵鉻液流電池不足100千瓦，技術成熟度相當差。從運行過程中的安全性來看，鐵鉻液流電池存在負極“析氫”問題難以解決，而全釩則沒有。總的來說，全釩的技術優勢更大。

與鋰電池相比，釩液流電池落后，主要表現在三點：

（1） 對于相同功率/容量規模的項目，全釩的初始投資是鋰電池的兩倍；

（2） 全釩的電-電效率比鋰電池低約20%；

（3） 全釩的操作和維護更復雜，對溫度更敏感，操作和維護困難。

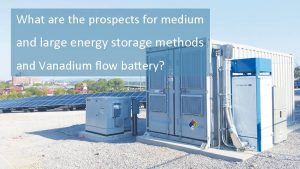

中大型儲能方法和釩液流電池前景如何

該政策禁止使用三元鋰電池，而不是全鋰電池。事實上，這是為了支持和鼓勵磷酸鐵鋰電池參與電力系統應用。由于液流電池在成本、效率和產業成熟度方面的不足，未來4-5年中大型儲能項目的最大增量仍將是磷酸鐵鋰電池的技術路線，而不是液流電池。





釩液流電池和鐵鉻液流電池的電池材料體系如何

釩液流電池和鐵鉻液流電池尚未形成完整的供應體系，處于發展的早期階段。供應商不是固定的。



硫基液流電池和鋅溴電池的發展前景如何

硫基液流電池目前處于實驗室階段，離應用還有很長的路要走。鋅溴液流電池由于其效率較低（低于釩液流）和技術參數的缺點，幾乎已被市場淘汰。
