為了讓UPS在市電中斷時真正發揮保護作用，一方面要求UPS具有良好的切換功能和切換時間，同時UPS配置的電池必須具有良好的充電狀態，否則很難達到預期效果。

因此，在UPS電池每次放電后和日常使用過程中，必須注意確保UPS中的電池具有良好的充電狀態，這需要UPS設計者和用戶考慮電池的充電。常用的鋰電池充電電路包括恒壓充電和先恒流后恒壓充電。



恒壓充電電路

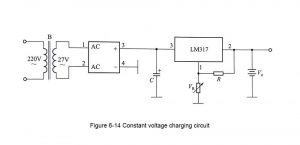

為了簡化電路并降低成本，備用UPS通常使用由降壓變壓器、整流橋模塊、集成穩壓器芯片、電阻器、電位計和電容器組成的恒壓充電電路。電路如圖6-14所示。





市電通過變壓器B后，變成27V的交流電壓，通過整流器模塊轉換為脈動直流電壓，然后通過濾波電容器C轉換為33V的平滑直流電壓。這個直流電壓通過集成電壓調節器芯片轉換為穩定可調的直流電壓。集成芯片的輸出電壓V0為：





如果備用UPS采用12V和6Ah兩個密封電池，電池的最終放電電壓為21V，充電電壓為27.5V。如果充電電壓選擇過高，充電初期的充電電流會過大，容易損壞電池；如果充電電壓選擇得太低，則在充電的后期充電電流會太小，從而導致充電不足。因此，最終充電電壓選擇為26~27V。此時，充電的初始階段充電電流不應超過0.2C，充電后期的充電電流接近0.05C。



先恒流后恒壓充電電路

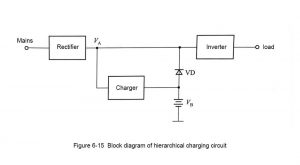

先恒流后恒壓充電也稱為分級充電。這種電路有多種形式，本節選擇其中一種電路進行討論。電路框圖如圖6-15所示。





圖片中的整流器用作逆變器和充電器的共享直流電源。整流器不僅為逆變器提供穩定的電壓和平滑的電流，還通過充電器為電池提供可變的電流和電壓。當市電正常時，電池兩端的電壓VB小于整流器輸出端的電壓VA，隔離二極管VD被切斷。當市電中斷時，整流器的輸出電壓VA為零，隔離二極管VD-導通，蓄電池為逆變器提供工作電壓。

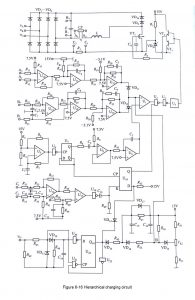

分級充電電路如圖6-16所示。主要由主電路、脈寬調制器、電流調制電路、電壓調制電路和保護電路組成。





主電路

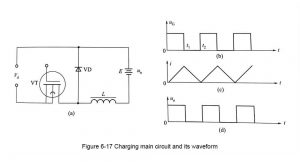

在圖6-16中，主充電回路由整流橋VD1~VD6、隔離二極管VD7、VD8、開關管VT1、電流采樣電阻器R1、電流傳感器CS、電感器L、續流二極管VD9、VD10組成。簡化電路如圖6-17（a）所示。在圖中，Vd表示三相整流橋的輸出電壓，E表示電池兩端的電壓，Vd表示續流二極管，VT表示開關管。施加到開關管柵極的信號如圖6-17（b）所示。





工作過程如下：在t0~t1期間，開關管VT的柵極加上脈沖，VT飽和導通，V T=0，限流電感器L的電壓為：





i隨時間線性增加，其波形如圖6-17（c）所示。它為電池充電，并將電能轉換為化學能進行儲存；同時，它將電能轉換為磁能，并將其存儲在限流電感器中。

在t1至t2期間，VT的柵極沒有脈沖，VT截止，通過限流電感的電流呈線性下降，兩端產生極性為左“+”右“-”的反電勢。由于eL>E，連續二極管VD導通，VD≈0，限流電感中的磁能轉換為電能，為電池充電。



之后，以T1為周期重復上述過程，輸出波形如圖6-17（d）所示。

從上面可以看出，主電路的功能是將穩定的直流電壓Vd轉換為脈沖電壓，將平滑的電流轉換為變化的電流。通過電池的平均電流不能超過電池額定容量的1/10。



主電路的輸出電壓V0的平均值為：





從上面的公式可以看出，改變占空比δ可以改變輸出電壓，這也會改變充電電流。



脈寬調制器

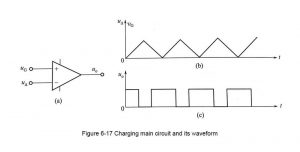

在圖6-16中，脈寬調制器由比較器U1組成。其非反相端子連接到調制信號，反相端子連接至角波信號。簡化電路如圖6-18（a）所示。





單極三角波，是一個直流信號，其工作過程為：當>時，比較器的輸出為高；當<時，比較器的輸出為低。比較器的輸出信號V0的波形如圖6-18（c）所示。從圖中可以看出：脈沖增加，脈沖變寬；則脈沖變窄。



三角波發生器

在圖6-16中，三角波發生器由方波發生器、分頻器、跟隨器和積分器組成。它的功能是產生一個頻率為20kHz的三角波。工作過程如下。

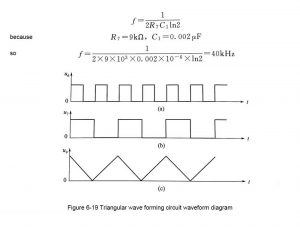

假設比較器U5，非反相端子為VTH（+），輸出端子為高電位。該電位通過R7被充電到C1，并且VC1逐漸上升。當VC1>VTH+時，比較器的輸出端從高電位變?yōu)榈碗娢?。端子從VTH（+）跳到VTH（-），因此C1通過R7放電，VC1逐漸下降。當VC1＜VTH（-）時，電路再次跳變。重復該循環，并且在比較器的輸出處獲得方波。波形如圖6-19（8）所示。方波的頻率為：





方波通過反相器U6被加到分頻器的輸入端。分頻器由一個D觸發器U7組成。D觸發器的D端與兩個分頻器相連；CP端子連接到反相器U6的輸出端子；輸出端子Q通過R8和C2連接到跟隨器的非反相端子。U7的功能是將40kHz的方波轉換為20kHz的方波。

圖中R8、C2和R9的作用是隔離20kHz方波中的直流分量，使單極方波變成雙極方波。U8使用單個電源，7.5V電源用作偏置電壓，以施加到U8到R9的非反相端。



跟隨器由運算放大器U8組成，其任務是將分頻器與積分器分離。

積分器由R10、C3和U9組成。構成當20kHz方波處于正最大值時，它將通過R10對C3充電并根據線性定律增加，U9輸出端電位將根據線性定律降低；當20kHz方波處于最小值時，C3根據線性定律通過R10和VC3放電減小，U9輸出端電位根據線性定律上升。波形如圖6-19（c）所示。從圖中可以看出，三角波是從U9的輸出中獲得的。



閉環電流調節系統

在階段充電的早期階段，使用恒流充電，因此需要閉環電流調節系統。在圖6-16中，閉環電流調節系統由主回路、電流檢測電路、電流誤差放大電路、脈寬調制器和驅動電路組成。



?電流檢測電路。

電流檢測電路由運算放大器U10和U11、電阻器R11~R17、電位計VR1和電容器C4組成，U10和R11~R14構成差分放大器。i是充電電流I0通過電流傳感器CS之后的對應電壓，即i＝KI0。U10使用單個電源，7.5V電源用作偏置電壓，以施加到U10到R13的非反相端。由于R11＝R12＝R13＝R14，差分放大器的輸出電壓υ10為：





從上面可以看出，差分放大器只起到隔離的作用。在圖中，U11、R15~R17、VR1和C4構成一個反相放大器。7.5V是U11的偏置電壓；從VR1獲得的電壓用于抑制U11的偏移；C4可以抑制U11的高頻振蕩。反相放大器的輸出電壓為：
