基于三元鋰電池正極材料和前五大正極材料公司的技術不斷升級，單晶LiNi1-x-yCoxMnyO2（NCM，1-x-y≥0.6）正極材料越來越受到關注。因為與多晶電池相比，它們具有更好的結構穩定性，所以它們具有更高的循環壽命。然而，對單晶NCM不太明顯的降解機制仍缺乏深入了解。

然而，對單晶NCM不太明顯的降解機制仍缺乏深入了解。在石墨陽極上進行了1375次放電/充電循環后，比較了采用單晶和多晶LiNi0.60Co0.20Mn0.20O2（NCM622）正極的軟包電池。

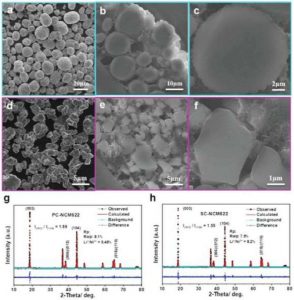

多晶與單晶的具體介紹

在正極顆粒的近表面區域形成的陽離子無序?qū)拥暮穸仍诙嗑c單晶顆粒之間沒有明顯差異，而裂紋在多晶顆粒中很明顯，但在單晶顆粒中幾乎沒有。

通過飛行時間質譜法對循環石墨陽極表面的過渡金屬溶解情況進行量化，顯示單晶NCM622的溶解量大大降低。同樣，通過電化學質譜法進行量化，單晶NCM622的二氧化碳氣體演化在前兩個循環中也大大減少。

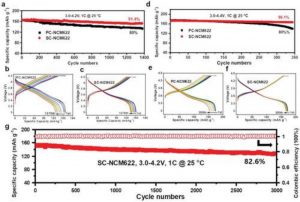

受益于這些優勢，石墨/單晶NMC622軟包電池的正極面積容量為6 mAh cm-2，在3000次循環至4.2 V后，容量保持率為83%。多晶與單晶的比較強調了單晶NCM622作為下一代鋰離子電池正極材料的潛力。

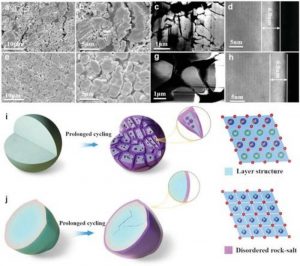

圖3-a,b）SC-NCM622和e,f）PC-NCM622電極的離子研磨橫截面SEM圖像。i) PC-NCM622和j) SC-NCM622顆粒長期循環后的降解示意圖。

圖3a,b顯示了PC-NCM622電極在兩個不同放大倍數下的離子研磨橫截面SEM圖像，顯示了嚴重的裂紋形成，導致幾個完全塌陷的二級顆粒。因此，晶間裂紋的形成是觀察到的容量衰減和電壓極化的主要原因。新的表面沿著裂縫暴露在電解液中，加劇和加速了退化。

除了裂縫，在圖3c的高角度環形暗場掃描透射電子顯微鏡（HAADF-STEM）圖像中，用聚焦離子束從循環的PC-NCM622電極上提取的薄片上可以看到空洞。

有趣的是，這些空腔位于初級粒子內部，可能是由過渡金屬的溶解而產生的。顆粒的粉碎在PC-NCM622的電壓極化中占主導地位。

圖3 i,j顯示了PC-NCM622和SC-NCM622顆粒的降解機制的差異。經過長時間的循環，嚴重的裂紋形成導致了PC-NCM622顆粒的粉碎，而SC-NCM622顆粒中只出現了一些微裂紋。

此外，陽離子無序?qū)樱ㄓ米仙硎荆┲辉赟C-NCM622顆粒的表面形成，但沿著進入電解質的晶間裂縫滲透到PC-NCM622顆粒的內部。

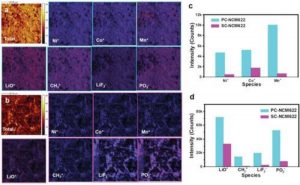

從TOF-SIMS化學圖中提取的空間綜合TOF-SIMS信號強度表明，SC-NCM622的過渡金屬溶解度明顯降低（圖4c、d）。過渡金屬的溶解是在NCM顆粒上形成陽離子無序表面層的原因。

此外，在石墨陽極表面生長的SEI中加入Ni、Co和Mn物種，增加了SEI的電子傳導性，引發了SEI的持續生長和活性鋰向死鋰的轉化，從而降低了電池的可逆容量。

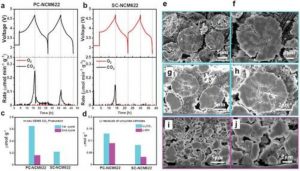

圖5-在線電化學質譜儀（OEMS）跟蹤PC-NCM622和SC-NCM622在前兩個循環中的二氧化碳和氧氣的氣體演變。

在線電化學質譜儀（OEMS）對PC-NCM622和SC-NCM622在前兩個循環中的二氧化碳和氧氣的氣體演變進行量化。PC-NCM622電極的瞬時二氧化碳氣體釋放率峰值是SC-NCM622電極的1.6倍，綜合量約為SC-NCM622電極的3倍。有趣的是，在第二個循環中，SC-NCM622沒有檢測到二氧化碳氣體釋放，而PC-NCM622在第二個循環中仍然釋放出瞬時的二氧化碳氣體。這種差異可以部分歸因于PC-NCM622表面上較高的Li2CO3和LiOH濃度。

Li2CO3可能既被電化學氧化又被化學分解，而LiOH可能通過開環過程催化碳酸乙烯酯的分解，這兩者都會引發二氧化碳的釋放。與SC-NCM622的實測量相比，PC-NCM622的Li2CO3和LiOH總量高出約2倍。

通過分析圖5e,f中的橫截面SEM圖像，可以確認有更多的NCM表面暴露在電解液中。在第二個循環中，形成了更多的裂縫，暴露了更多的NCM表面，這與在第二個循環中觀察到的二氧化碳演化情況一致（圖5g,h）。相比之下，SC-NCM622在第二個循環中沒有釋放任何二氧化碳，因為沒有額外的NCM表面暴露在電解液中（圖5i,j）。





圖6-a）密度與施加壓力的關系，以及b-e）PC-NCM622和f-i）SC-NCM622在不同壓力下的橫截面SEM圖像。

測試表明，SC-NCM622電極的密度略高于PC-NCM622，這對電池的體積能量密度是有利的。SC-NCM622顆粒的結構比PC-NCM622顆粒能承受更高的壓力，也能達到更高的抽頭密度（3.92 vs 3.68 g cm-3）。



總結

1. 2-4微米的SC-NCM622顆粒比10微米的PC-NCM622顆粒在循環過程中對裂紋的形成更為堅固，使得軟包電池具有良好的長期循環穩定性。
2.SC-NCM622和PC-NCM622的陽離子無序表面層的厚度相當，但對于PC-NCM622來說，該層也是沿著晶間裂縫形成的。
3.當PC-NCM622被循環使用時，在石墨上形成的SEI表面檢測到的過渡金屬溶解要比SC-NCM622被循環使用時明顯得多。
4.此外，PC-NCM622的電壓極化增加得更快，這主要是由于PC-NCM622顆粒開裂造成的顆粒破碎，這也與前兩個循環中觀察到的CO演變相一致。
5.這里介紹的NCM622材料沒有使用任何摻雜物或保護層，這表明與多晶與單晶相比，單晶方法在緩解陰極層面的降解方面非常有效。

推動三元正極材料不斷優化的不僅是單晶的工藝應用，還有高鎳和高電壓電池。
