本文將討論上一篇文章中提到的電池?zé)峁芾硐到y(tǒng)。鋰離子電池喜歡與人類非常相似的溫度范圍，約為23℃。電池組中的電池?zé)峁芾硐到y(tǒng)通過冷卻或加熱電池將電池調節到合適的溫度。一個簡單的電池?zé)峥刂葡到y(tǒng)是在電池中安裝一個熱交換器，使電池保持在恒定的溫度范圍內。有很多方法可以做到這一點，但常見的方法是通過某種介質將熱量從電池傳遞到電池外部。





為什么電池?zé)峁芾硐到y(tǒng)很重要

對于電池，最合適的溫度是23℃左右。在電池組中，電池組中的電池之間也存在溫差。通常，電池?zé)峁芾硐到y(tǒng)需要將電池串中電池之間的溫差保持在兩到三度之間，在最壞的情況下，溫差應控制在6~8℃之間。

熱管理非常重要，因?yàn)楦邷厥羌铀匐姵乩匣拿舾袟l件。當電池組內部電池的溫差太大時，每個電池的老化速度也會有很大的差異。熱電池通常比冷電池老化更快，電池組的壽命取決于性能最差的電池，因此溫度不平衡意味著電池組的預期壽命縮短。





電池?zé)峁芾硐到y(tǒng)的注意事項

三個因素：電池類型、工作環境、電池狀況

復雜的電池?zé)峁芾硐到y(tǒng)將高度依賴于三個因素。第一個因素是工作的電池類型。高功率電池會產生大量熱量，而低功率電池會產生更少的熱量。第二個因素是使用電池的環境。如果電池在較高溫度下使用，則意味著電池開始工作時已經很熱。第三個因素是電池本身的狀況。不同材料系統的電池具有不同的溫度。因此，在設計電池?zé)峁芾硐到y(tǒng)時需要考慮這三個因素。

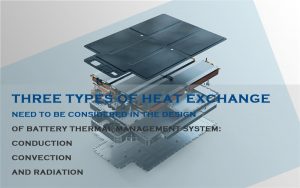

三種類型的熱交換：傳導、對流和輻射

同時，在電池和電池?zé)峁芾硐到y(tǒng)的設計中需要考慮三種類型的熱交換：傳導、對流和輻射。傳導是兩個接觸物體之間的直接傳熱；對流是通過流動介質向吸熱裝置傳遞熱量。輻射是指能量以電磁波或粒子的形式向外擴散，通常通過氣體或真空。在系統設計中必須考慮這三種傳熱模式，但熱傳導和熱對流是電池?zé)峁芾硐到y(tǒng)設計中需要考慮的主要因素。





軟包鋰離子電池安裝在右側的冷卻單元和左側的相鄰擱板上。熱量從電池到冷卻板，再到冷卻通道，通過熱傳導的方式實現。冷卻板通道中的流動介質通過熱對流去除熱量。電池的熱量通過傳導傳遞到總線。電池左側用于機械支撐的框架與電池沒有直接接觸，電池中的熱量通過熱輻射傳遞。

當電池放電時，它產生熱量，熱量通過熱傳導傳遞到總線和連接到電池的其他部件。電池?zé)峁芾硐到y(tǒng)使用液體通過對流加熱或冷卻它們。同樣，電池可以通過使用冷氣體的對流來冷卻。輻射熱的影響不容忽視。雖然加熱單元沒有直接連接到其他單元或部件，但它可以通過輻射加熱。類似地，如果電池?zé)峁芾硐到y(tǒng)設計得不好，加熱電子部件也會通過輻射影響電池。



設置電池?zé)峁芾硐到y(tǒng)的溫度

鋰離子電池在10-35℃的溫度范圍內工作良好，這意味著電池?zé)峁芾硐到y(tǒng)的溫度維持應設置在該溫度范圍內。這也是大多數情況下電池組需要保持的溫度。在此溫度范圍內，電池不會發生額外的氧化還原副反應。

大多數鋰離子電池不能在-20℃以下或45℃以上工作。低于-40℃時，電解液會凝固或沉淀鋰鹽，此時電池的阻抗顯著增加，離子遷移率較差，電池的容量和功率性能顯著降低。當電池的溫度超過60℃時，處于充電狀態的陽極和陰極材料變得不穩定。





熱量是電池?zé)峁芾硐到y(tǒng)設計中使用的一個重要概念和參數。熱是能量的一種表達。電池組中的每個質量物體都可以吸收熱量，包括電池單元和電池組中所有的部件。每個物體吸收的熱量與其質量和比熱容（材料特性）直接相關。

例如，相同質量的銅母線可以比塑料吸收更多的熱量。如果物體吸收的熱量超過相變或反應的閾值，則材料開始發生變化。塑料熔化或燃燒，金屬熔化或氧化。除了一些與熱源直接接觸的電子部件外，熱通常不是主要的設計考慮因素。

然而，在被動冷卻電池組或沒有冷卻裝置的情況下，必須估計熱量的影響。如果應用于溫度較高的地區，可能會有所幫助。在這種環境下，電池組從周圍環境中吸收熱量，迫使電池?zé)峁芾硐到y(tǒng)努力工作以保持溫度。例如，在亞利桑那州，夏季的環境溫度為38-44℃或更高，電池從環境中吸收熱量。因此，需要主動冷卻以將電池的初始高溫降低到23℃，從而提高電池系統的性能和壽命。



熱失控的演變

如果電池的溫度高于90℃，聚合物基隔板開始熔化并被破壞，在90～130℃之間隔板將繼續被破壞，直到陰極和陽極之間的內部短路，那么電池將出現熱控制。在實踐中，熱失控意味著電池達到足以產生自身熱量的溫度，隨后發生燃燒或爆炸（通常稱為“快速拆卸”）。一旦堆芯超過閾值，就沒有辦法防止自發熱并導致熱失控。不同鋰離子電池的熱失控溫度閾值不同。一些電池可能在低溫（如120℃）下引發熱失控，而另一些電池可能超過140℃。





熱失控的演變始于細胞內化學物質的分解，隨后是一系列的析氧副反應，這些副反應加速了細胞的持續燃燒。如果電池密封良好，足以防止空氣中的氧氣接觸電池中的可燃材料，那么當電池內的氧氣用完時，燃燒將無法持續。

研究表明，當熱量失控時，最高溫度可能超過600~800℃。具體溫度取決于電池的大小和失控的電池?cái)?shù)量。幾乎沒有有效的方法來防止鋰離子電池因熱失控而失效。設計者試圖通過設計電池?zé)峁芾硐到y(tǒng)來盡可能地提高電池組的安全性，方法是隔離故障電池或排出故障電池產生的氣體。在任何情況下，管理單元故障都需要系統的整體方法。但到目前為止，還沒有有效的方法來防止細胞的失效。



與電池?zé)峁芾硐到y(tǒng)相關的術語

我們還需要簡要討論與電池?zé)峁芾硐到y(tǒng)的設計和測試相關的一些術語，首先對它們進行一些描述，以更好地理解這些概念。





絕熱

第一個術語是絕熱。絕熱與熱力學第一定律有關。在這種情況下，絕熱意味著外界和電池之間沒有熱交換。在鋰離子電池領域，通常在絕熱條件下測試鋰離子電池的熱特性。該方法是將電池放在一個改變溫度的熱室中，使其在測試時保持與電池相同的溫度。這使得有可能精確計算電池在給定操作環境中產生的熱量。



放熱反應和吸熱反應

另一個術語是“放熱反應”和“吸熱反應”，放熱反應是指將能量釋放到環境中，使其升溫。吸熱反應是從周圍環境吸收熱量并降低環境溫度的反應。絕大多數鋰離子電池在放熱反應中放電（釋放能量），這需要電池?zé)峁芾硐到y(tǒng)來處理產生的熱量。
