自UPS電源出現以來，它已經從最初使用SCR的動態、靜態UPS發展到現在使用全控制電源設備的智能UPS產品。UPS電源之所以發展如此之快，主要得益于電子技術、元器件制造技術和控制技術的快速發展。

得益于供電技術人員對電能轉換模式和方法的不斷深入研究；信息產業的快速發展為UPS電源產品提供了廣泛的應用。





隨著現代通信、電子儀器、計算機、工業自動化、電子工程、國防等高新技術的發展，對供電質量和可靠性的要求越來越高，特別是必須保證供電的連續性。

因此，作為一種交流不間斷電源系統，UPS電源將在未來不斷發展。

目前，電源技術人員對UPS電源的拓?fù)浣Y(jié)構、所用器件和材料、控制方法和手段的研究仍在深入，旨在提高UPS電源的性能，拓寬其應用領域，提高其可靠性，增強其適應性。

根據目前的研究結果，可以預期UPS產品未來的發展主要圍繞以下幾個方面。



切換到UPS鋰電池作為UPS電源

隨著鋰電池在環保、安全、重量輕、體積小、溫度范圍廣、儲能高、自放電低等方面的優勢，越來越多的UPS電源制造商將順應“鋰電池替代鉛酸”的潮流，用UPS鋰電池取代傳統的鉛酸電池。

目前，10%的數據中心已經采用了鋰電池UPS電源，未來UPS電源向鋰電池切換的趨勢將更加迅速。

UPS電源在工業領域、通信基站等領域得到了廣泛而深入的應用，各種高端精密設備也大幅增加。

因此，對高性能UPS鋰電池的需求也在增加。鋰電池比普通鉛電池有很多優點，但價格相對較高。





然而，由鋰電池和UPS供電系統組成的儲能系統可以更好地與電網協調，降低電力成本。許多發達國家現在都在使用UPS鋰電池解決方案，主要有幾個原因：

① 鋰電池具有高能量密度，因此重量輕、體積小。這大大減少了UPS電源的占地面積。一般來說，數據中心會占用大量空間。

而在一些土地黃金發達的城市，如倫敦、新加坡、香港，覆蓋面積大的電池將影響效益。因此，就整體投資回報率而言，使用鋰電池有利于大大減少足跡。

② 鋰離子電池具有良好的充放電能力，將產生峰谷電價下調、填谷等經濟效益。此外，在高峰負荷下，如果電網不夠，UPS電源中的鋰電池可以進行協同供電，減少市政電力的投入，減少初期投資。

③ 鋰電池的循環壽命比鉛酸電池長。就生命周期成本而言，鋰離子電池的成本已經低于鉛酸電池，因?yàn)樗鼈兊母鼡Q頻率較低。在鋰電池價格下降、鉛酸成本上升的未來，UPS電源可以通過轉向鋰電池為客戶增加價值。



UPS電源高頻

UPS電源的高頻一方面是指逆變器開關頻率的提高，可以有效地降低設備的體積和重量，并可以消除變壓器和電感器的音頻噪聲，同時提高輸出電壓的動態響應能力。

由于新型開關器件IGBT的廣泛使用，中小容量UPS逆變器的開關頻率可以超過20kHz。利用高頻SPWM逆變器來提高逆變器的開關頻率是目前一項非常成熟的技術。

在中小容量UPS電源中，為了進一步降低設備的體積和重量，有必要拆除笨重的工頻隔離變壓器，而高頻隔離的使用才是UPS電源高頻化的真正意義。

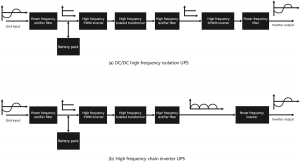

高頻隔離可以通過兩種方式實現：一種是在整流器和逆變器之間增加一個具有高頻隔離的DC/DC轉換器；另一種是采用高頻鏈?zhǔn)侥孀兤骷夹g(shù)，如圖所示。





如圖所示，將由一級高頻DC/DC隔離變換組成的高頻隔離UPS電源插入通用（雙變換）在線UPS中。UPS電源具有結構簡單、控制方便的特點。

缺點是系統中有兩個階段的高頻變換，導致整個設備的損耗增加，效率顯著降低。

如圖所示的高頻鏈?zhǔn)侥孀兤鞯男问浇鉀Q了這個問題。它將高頻隔離與正弦波逆變器相結合，通過一級高頻變換獲得100Hz的脈動直流，然后通過一級工頻逆變器獲得所需的正弦波電壓。

與高頻直流隔離相比，高頻鏈?zhǔn)侥孀兤髦徊捎昧艘淮胃哳l變換，提高了系統的效率。然而，這種控制形式相對復雜，目前只有少數UPS電源使用這種技術。



UPS電源的綠色化

隨著現代電力電子技術的發展，許多高性能、低污染、高效利用電能的現代電氣設備正在涌現。

例如，網絡側電流非常接近正弦可編程開關電源、高功率因數UPS電源、IGBT器件變頻調速器、高頻逆變整流焊機和MHZ級DC/DC轉換器等。

這些基于高頻轉換技術的現代電源設備和系統具有一個突出的特點：高效、節能、無污染。這就是綠色電力產品的目標。

要實現UPS電源產品的綠色化，最重要的工作是提高網絡側的功率因數，減少電力污染。

其次，利用先進的變換技術改善電力開關設備的工作狀態，以減少電力開關設備損耗和開關設備開關過程中產生的干擾。對于小型UPS電源，可以采用有源功率因數校正（APFC）來提高網絡側功率因數。

最成熟的方法是升壓功率因數校正（PFC）。為了改善功率開關器件的工作狀態，提高轉換效率，減少干擾，可以利用軟開關技術使功率開關器件在軟開關狀態下工作。



UPS電源的智能化

大多數UPS電源，特別是大容量UPS電源，都是連續運行的。檢測UPS電源在運行中的狀態，及時發現和處理UPS故障，減少故障或維護造成的UPS中斷時間，使UPS真正成為不間斷電源，是UPS電源開發和生產的目標之一，也是UPS用戶最關心的問題。





為了實現這些功能，很難使用通用的硬件電路，只有借助計算機技術，充分發揮硬件和軟件各自的特點，使UPS電源智能化，才能達到上述要求。

智能UPS電源的硬件部分基本上由普通UPS電源加微機系統組成。通過對各種信息的分析和綜合，微機系統除了應完成UPS電源正常運行的控制功能外，還應完成以下功能。

① 監控運行中的UPS電源，并隨時將采樣點的信息發送到計算機進行處理。一方面獲取電源的相關參數，另一方面監測電路各部分的工作狀態，分析電路各部分是否正常工作。

② 當UPS電源出現故障時，根據檢測結果進行故障診斷，指出故障位置，并給出處理故障的方法和途徑。

③ 完成部分控制工作，在UPS電源故障的情況下，根據現場需要及時采取必要的應急保護控制措施，防止故障影響面擴大。此外，通過整流器部分的控制，根據不同電池的不同要求，可以分階段對電池進行恒流自動充電。

④ 自動顯示檢測到的數據信息，在設備異常運行或故障時，可以自動實時記錄相關信息，并形成文件供工程技術人員參考。





⑤ 根據技術手冊中給出的指標，進行自動定期自檢，并形成自檢記錄文件。

⑥ 可以使用該程序控制UPS電源的啟動或停止，實現無人值守。

⑦ 具有信息交換功能，可以隨時向計算機輸入信息或從計算機獲取信息。
