基于現代電力電子技術的供電設備的未來發展趨勢之一是模塊化。模塊化不僅提高了系統的可靠性，易于擴展，而且易于使用和維護，便于批量生產。對于UPS來說，可靠性一直是其目標，并行冗余技術是實現模塊化、提高系統可靠性的重要支撐技術。



UPS并聯冗余的基本原理



UPS并聯的必要性

在大功率UPS電源系統中，當由于負載增加而需要增加UPS系統的容量時，可以通過兩種途徑來實現：①增加單個UPS的設計容量。②使用多個并聯的UPS來共享負載電流。

對于第一種解決方案，當單個電源供電時，一旦發生故障，系統可能會癱瘓，并造成不可估量的損失；UPS電源并聯技術可以很好地滿足大容量場合的需求。



所謂并聯冗余是指N+N個UPS模塊的并聯，其中N個單元用于提供負載所需的電流，N個單元為備用冗余模塊。當工作模塊出現故障時，備用冗余模塊將投入運行。這樣，即使運行中的n個模塊中有n個同時發生故障，UPS系統也可以保證提供100%的負載電流。



此外，使用冗余技術還可以實現UPS電源模塊的熱更換，即在不中斷系統供電能力的情況下更換系統的故障模塊。由并聯冗余UPS電源組成的供電系統的優勢體現如下：

（1） 高可靠性。降低了各模塊功率半導體器件的電應力，易于形成N+1冗余電源系統，提高了系統的可靠性。

（2） 逆變器供電系統的容量可以靈活擴展，以滿足用戶的實際需求。

（3） 易于使用和維護。積木式、智能系統現場維護故障單元方便快捷，易于擴展系統功能。

（4） 減少產品類型，促進標準化和標準化，縮短產品開發周期。

（5） 并聯系統電源，單個模塊功率小，開關頻率可以很高，從而增加了UPS并聯系統的功率密度。

顯然，UPS并聯冗余技術理論上可以不受限制地增加供電系統的容量，因此越來越受到關注，成為大容量UPS供電系統的研究熱點。



UPS并聯的基本原理

要實現UPS逆變器電源的并聯運行，關鍵是每個UPS的逆變器應共享負載電流，即實現均流控制。以并聯的2個UPS逆變電源為例進行分析。

兩個并聯運行的逆變器電源的等效電路如圖4-30所示。其中，U1、U2表示每個逆變器輸出的基波電壓，L1、L2、C1、C2表示逆變器的輸出濾波器，R表示系統負載。

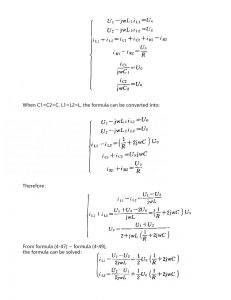

從公式（4-50）可以看出：iL1和iL2由兩部分電流組成，一部分是負載電流分量，另一部分是循環電流分量。當輸出濾波器相同時，負載電流分量總是平衡的。但循環電流分量的存在會使逆變器的輸出電流發生變化。

當U1和U2同相時，高壓環流分量是電容性的，而低壓環流分量是電感性的。

當U1和U2具有相同的幅度時，相位超前的循環電流分量是正有功分量，并輸出有功功率；相位滯后的循環電流分量是負有源分量并吸收有源功率。



UPS并聯技術要求

與直流電源不同，UPS電源輸出正弦波。并聯時，需要同時控制輸出電壓的幅度和相位角，即需要相同的頻率、相同的相位和相同的幅度才能運行。從以上UPS并聯的基本原理分析可以看出，如果每個UPS電源模塊的輸出電壓幅度或相位不一致，則模塊之間會產生有功循環電流和無功循環電流。

此外，即使模塊具有相同的頻率、相同的相位和相同的幅度。在操作中，如果各個輸出電壓的諧波含量大，則在模塊之間將存在諧波循環。因此，逆變器的安全并聯運行需要滿足以下條件。

（1） 功率共享：并聯系統中每個逆變器模塊的輸出電壓的頻率、相位、幅度、波形和相序基本相同。每個模塊平均共享魚類負載電流，以平衡輸出靜態功率和瞬時功率分布。

（2） 自動故障診斷：當單個模塊發生故障時，并聯系統可以快速定位故障逆變器，將其從并聯系統中移除，并將其功率均勻分配給其他模塊

（3） 熱插拔：當待投入控制的逆變器模塊的輸出電壓與并聯系統電壓之間的頻率、相位、幅度和相序差小于允許誤差時，將自動投入并聯系統，投入運行時對并聯系統的影響較??；當任何模塊出現故障或需要大修時，它可以在線退出并行系統，而無需斷電。





UPS并聯冗余的發展方向

UPS的并行冗余是目前的研究熱點。許多學者和UPS制造商從以下幾個方面對UPS中的并行冗余技術進行了研究。

（1） 并行單元的數量是量化的，并行控制方法是多樣化的。目前，一些知名品牌的UPS電源公司可以實現并聯，但并聯單元的最大數量不超過10個。PK電子聲稱，它可以并聯連接100多個單元。

（2） 在低功率UPS電源中，以較低的成本實現了更先進的并聯策略。目前，大多數可以并聯的逆變器電源都是中大功率UPS電源。因此，為了實現并行操作，控制電路成本的增加不會對總成本產生顯著影響。

普通低功率UPS電源的控制電路一般比較簡單，性能不如大功率。因此，要實現其并行操作，電路的設計難度更大。在解決控制電路特性與成本之間的矛盾方面，各大公司都有一些獨特的設計方法。

（3） 采用一種新型的高公用電供電系統設計方案。采用一種新型的高公用事業電力系統設計方案，可以保證整個系統的可靠性和靈活性。一方面，這種新型供電系統的設計應滿足大功率負載的需求，并為供電系統增加一定的冗余度。

另一方面，它應該以可靠性為基礎，并可以消除系統中任何單點故障的影響。因此，未來大多數UPS電源系統將基于多模塊并聯運行的均流控制模式，并使用熱插拔維護方法來提高整個系統的工作性能

（4） 采用高頻鏈式結構技術。為了完成UPS電源的并聯，提高性能，減少模塊體積，大多數公司都采用了高頻鏈式結構技術。逆變器中減少了工頻變壓器，大大減少了設備的體積和重量，還節省了成本，降低了設備的復雜性。

（5） 采用一種新型的逆變器功率控制技術。單個UPS的控制技術對其輸出性能至關重要。以往對UPS逆變機組的研究主要集中在利用新型功率器件實現高頻開關和SPWM控制，通過對濾波器的優化設計，減小濾波器的尺寸，實現低輸出阻抗，從而抑制輸出波形失真，提高負載適應性。

隨著新型功率開關器件技術的成熟，為了進一步改善逆變器的動態和靜態特性，相應地提出了許多新的控制方法，如：基于瞬時電壓控制的電流前饋控制、基于變結構理論的滑?？刂?、三相逆變電源系統中的空間矢量控制、，基于微處理器的無差拍控制、磁滯電流控制等。這些新的控制方法大大提高了UPS的性能指標。

（6） 采用全數字控制技術。為了提高系統的控制性能，完成復雜的并行控制算法，UPS電源的控制最好采用全數字控制方案，例如使用單片機或DSP來完成系統的檢測、操作和控制。



先進的控制技術是提高變換器電路效率和性能的關鍵技術之一。然而，使用數字控制可以避免傳統模擬電路控制的各種缺陷。因此，變換器電路控制技術的發展方向是數字化。數字控制使各種復雜的控制算法易于實現，并進一步減少了設備的體積和重量，提高了精度和性能。



UPS并聯冗余控制策略

根據UPS并聯的技術要求，UPS系統的并聯冗余控制模式可分為四種方案：集中控制、主從控制、分布式邏輯控制和無互連線的獨立控制。



集中控制方式

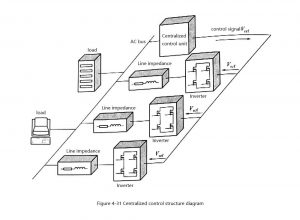

集中式控制是最早的逆變器并聯控制策略。其結構如圖4-31所示。并聯系統配有一個集中控制單元。當系統運行時，集中控制單元首先檢測市電的相位和頻率，然后進行合成。同步脈沖信號通過模塊之間的互連線路發送到每個逆變器模塊。

同步脈沖信號的頻率和相位與市電相同，確保逆變器輸出電壓與市電電壓一致。當市電中斷時，集中控制單元的內部晶體振蕩器發出同步信號。在同步脈沖信號的控制下，模塊之間的輸出電壓相位和頻率差非常小。

認為模塊之間的電壓幅度差是導致模塊之間循環電流的直接因素。在控制環節，將單個逆變器模塊的輸出電流與系統輸出進行比較。電流的差值被用作逆變器輸出電壓的補償量，并且通過改變逆變器模塊的輸出電壓幅度來實現并聯均流控制。

但是，對于集中控制，必須在系統中設置單獨的集中控制單元。一方面，并行系統很難實現真正的模塊化；另一方面，如果控制單元發生故障，整個逆變器并聯系統將癱瘓。因此，集中式控制方法無法真正達到高可靠性和真正冗余的目的，因此這種方法目前很少用于并行系統。





鑒于集中控制單元對并聯系統可靠性的限制，進一步提出了主從控制。并聯時，系統設置某一模塊為主，輸出為電壓源逆變器；系統中的其他模塊是從模塊，并作為電流源逆變器輸出。

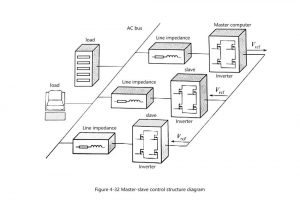

主機采用雙環控制，保證輸出電壓波形為正弦；同時，主逆變器的輸出電流信號將作為從逆變器的參考信號，從逆變器使用電流回路來跟蹤主逆變器的電流參考，以確保并聯逆變器模塊的輸出電流相同。主從控制結構如圖4-32所示。



主從控制模式

從圖4-32可以看出，主從控制不再有單獨的集中控制單元，系統中的主模塊將執行控制單元的功能。盡管如此，主從控制的核心思想仍然與集中控制一致，但控制功率集中在當前系統的主模塊中。當主模塊出現故障時，系統會自動移除主模塊，并從原來的從模塊中選擇一個新的主模塊，以確保系統繼續正常工作。





主從式控制解決了集中控制中控制單元故障導致系統故障的問題，提高了系統的可靠性。然而，在主從控制中，主從機的切換過程和控制電路極其復雜。當當前主機故障到新主機時在設置完成之前，系統將處于不受控制的狀態，因此存在開關故障的可能性。與集中控制相比，主從控制提高了系統的可靠性，但仍有可能發生系統失控，控制效果仍不理想。



分布式邏輯控制模式

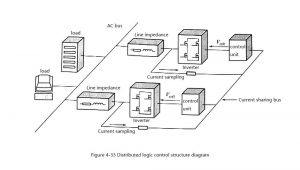

鑒于主從控制邏輯切換時系統失控的可能性，人們提出了分散邏輯控制，將控制權均勻分配給每個逆變器模塊，形成了真正民主和獨立的控制，系統控制不再依賴于主控單元，并聯模塊通過通信線路接收其他模塊的輸出電壓信息，實現電壓鎖相、功率共享和邏輯切換。圖4-33顯示了分布式邏輯控制結構。





與集中控制和主從控制相比，分散邏輯控制消除了統一的集中控制單元。在并行系統中，每個模塊獨立工作，狀態相同。系統的可靠性大大提高。逆變器具有互聯線路并聯控制。技術上最實用、最可靠的控制策略被廣泛應用于實際的UPS產品中。

然而，對于大型電力供應保障系統，系統中存在大量并行模塊，物理位置分散。此時，過多的互連將大大增加逆變器并聯系統結構的復雜性，并嚴重限制并聯系統的可靠性。



無互聯控制方法

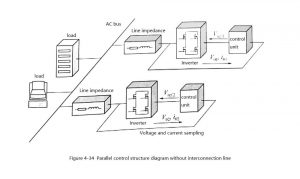

為了解決有互連線逆變器并聯控制中逆變器模塊間的互連線對并聯系統可靠性的限制，對無互連線逆變器的并聯控制技術進行了一系列的研究和探索，并取得了一定的成果。圖4-34顯示了無互聯逆變器的并聯控制結構。





逆變器無互聯的并聯控制可分為兩種：基于電力線通信的無互聯并聯控制和基于PQ外部特性下垂的無互聯并行控制。其中，基于電力線通信的無互聯并聯控制使用擴頻芯片。逆變器輸出電壓和電流信息被調制并疊加在交流總線上。

當信號通過AC總線傳輸時，每個模塊接收并解調并聯系統中剩余逆變器的狀態信號，并經過綜合計算獲得該模塊的控制信號。盡管這種方法實現了逆變器的并聯而不互連，但在高頻信號疊加在AC總線上后，逆變器輸出電壓波形將失真并且逆變器狀態信號也將受到AC總線電壓的影響。因此，考慮到諧波的影響，基于電力線通信的無互聯并聯控制效果并不理想。

借鑒同步發電機組自同步中的下垂控制原理，提出了一種基于PQ外特性下垂的無聯絡線并聯控制。并聯系統中的每個并聯模塊只需要檢測自己的輸出電壓和電流信號，模塊中的控制單元就可以完成。該模塊的控制信號可以計算出來，實現均流控制。消除了并聯模塊之間的狀態通信線路，實現了并聯模塊間的電氣隔離，提高了并聯系統的可靠性和穩定性，系統配置更加靈活。

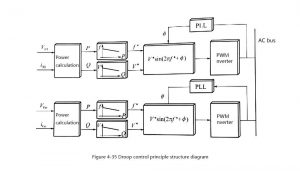

無互聯逆變器并聯控制的基本思想是PQ外部特性下垂控制，稱為下垂控制。下垂控制利用逆變器輸出電壓相位和振幅與輸出有功功率和無功功率之間的對應關系，通過調整逆變器輸出電壓頻率和振幅來控制逆變器輸出有功功率與無功功率。然后電源就達到了模塊并聯均流的目的。圖4-35顯示了下垂控制的原理。





基于上述分析，無需互聯的逆變器并聯控制的優點是：

（1） 消除了并聯模塊之間的狀態互連線，實現了電氣隔離，避免了并聯模塊間的噪聲干擾真正的冗余電源，大大提高了系統的可靠性。

（2） 實現真正意義上的模塊化，并且每個逆變器模塊都具有熱插拔功能，系統維護和擴展極為方便。

（3） 由于并聯模塊之間“獨立自制”，每個模塊只能通過輸出電壓和電流計算來獲得控制信號，因此控制系統需要在很短的時間內進行調整，這對系統的檢測精度和控制策略的指令周期都有很高的要求。否則，下垂控制效果將受到影響。

（4） 由于系統采用下垂控制，逆變器輸出電壓的頻率和幅度與市電之間存在穩態誤差，電源的外部特性相對較軟，不適合對電壓幅度和頻率有嚴格要求的負載。

（5） 逆變器輸出阻抗的性質對下垂控制效果有很大影響。在實際系統中，必須考慮逆變器輸出阻抗和線路阻抗之間的差異對下垂控制效果的影響。
