鋰離子電池是二次電池（可充電電池），依靠鋰離子在陰極和陽極之間移動，也被稱為 “搖椅電池”。

在充電和放電過程中，鋰離子在兩個電極之間嵌入和脫嵌。充電時，鋰離子從陰極移出并通過電解質嵌入陽極，而電解質處于富鋰狀態，放電時則相反。

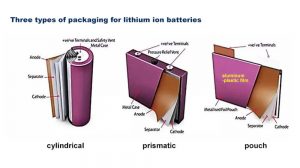

1.鋰離子電池的不同包裝形式： 圓柱形、軟包、棱柱形從組件角度看，鋰離子電池可分為正極、負極、電解液、隔膜、集液和整體包裝材料。包裝材料是指將鋰離子電池的所有部件包裹在一起的包裝。鋰離子電池包有不同的形式，圓柱形、軟包和棱柱形鋰電池被廣泛認為是主要類別。

事實上，圓柱形、軟包和棱柱形鋰電池并沒有很大的區別。它們的內部材料成分相似，但包裝不同。





金屬外殼材料（鋼或鋁）是棱柱形鋰電池和圓柱形鋰電池的主要包裝材料。軟包電池是使用鋁塑膜的三種電池路線之一（比亞迪的刀片電池使用棱形鋰電池電芯，但也使用鋁塑膜）。與圓柱形和棱柱形鋰電池組相比，軟包電池是較新的解決方案，技術成熟度較低，研發門檻較高。其核心差異在于成本、交付和技術迭代的空間。



2.電池組形式、電池性能和技術之間的關系
由于電池容量衰減與熱管理的強關聯性，新能源汽車巨頭特斯拉開發了世界領先的BMS技術，引領了電動汽車的發展。在特斯拉的電動汽車電池中，有數千個圓柱形的鋰離子電池組合在一起，在四輪汽車的底盤上顯得特別密集。





圓柱形鋰離子電池組分組后的比能量很低，我們來舉個例子。

Model 3的特斯拉電池：棱柱形鋰電池LFP版（280.4×82.3×62.8mm），1P106S，包電壓341.3V，重量密度125Wh/kg；圓柱形21700鋰電池NCM版，46P96S，包電壓355.2V，重量密度161Wh/kg；在同一輛功率為80kWh的車上，棱柱形鋰電池版為640kg，而圓柱版為497kg，重量差異顯著。

所以，圓柱形、軟包和棱柱形鋰電池的選擇顯然已經受到了現有鋰電池技術的限制，改進幅度有限。而產業鏈正在嘗試新的突破，通過優化電芯尺寸，實現高度、長度、寬度三個方向的延伸，從而大幅提高體積利用率，這是一個大邏輯。

因此，與棱柱形鋰電池類型相比，圓柱體顯然在成本和工藝上更有突破性的挑戰。最主要的挑戰是圓柱體擴大后的電極片焊接問題，以及活性物質增加后出現漏液和鼓包的可能性。此外，受力不均增加了內阻，最終增加了電池的不可逆容量，影響了電池的循環壽命。



3.棱柱形鋰電池與圓柱形和軟包電池的比較

棱柱形電池
普遍的共識是，棱柱形鋰電池可以根據其攜帶產品的具體需求進行定制，可塑性更強。這也導致了市場上棱柱形鋰電池的包裝尺寸各不相同，這給后期處理帶來了困難，更不用說制造工藝或應用標準的明確劃分。

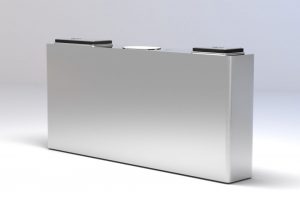

然而，汽車行業還處在一個新的起點上，電氣化帶來的是各個汽車品牌之間的橫向差異，這就為定制化提供了空間。在不同級別中，如A00、A0、A級車，電芯規格相對統一，體積不會太大，一般在NCM75Ah以內。很多車企也認為，棱柱形電芯具有較高的靈活性，可以根據車型的需要定制棱鏡鋰電池的尺寸，是最適合新能源汽車應用的電池設計。





優點：

從其他優點來看，棱柱形鋰電池能量密度高，技術成熟，可塑性強，結構強度高，抗機械負荷能力好，電池內阻小，使用壽命長，空間利用率高，成組后能量密度下降小。所以它仍然是動力電池的主流，占總量的82%，主要用于乘用車。

劣勢：

此外，棱柱形電池片的缺點也很明顯。由于電極長度大，焊接點多，離子傳遞的熱力學和動力學條件差，體積利用率低，棱柱形鋰電池的比能量和體積密度存在上限。而采用軟包減重、CTP等結構創新，容易造成漏液和不可逆容量，最終使棱柱形鋰電池容易失效，并導致鋰枝晶堆積，容易起火。



圓柱形電池
圓柱形電池具有良好的散熱效果和成熟的生產工藝，是目前特斯拉電池所青睞的技術路線?？梢哉f，圓柱形電池是鋰電池的最佳實踐之一，也是一種標準化的通用產品。

18650 & 21700電池

18650電池是由日本SONY公司于1992年開發的。目前圓柱形電池可分為14650、18650、21700、32650、4680等型號，按電池的大小命名。18650是最成熟的電池，而21700則是近幾年來力推的新型特斯拉電池。21700的好處是減少了電池的數量，使電池的布局更加合理，單體圓柱形電池的體積更大，動力更強。這樣一來，電池的數量可以大大減少，使得車輛在電池系統布局上更加得心應手，性能也可以進一步提高。





優點：

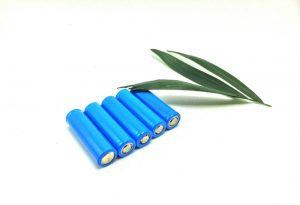

因此，圓柱形電池在散熱方面有相當大的優勢，在包裝時電池與電池之間形成了良好的散熱空間，所以一些裝有圓柱形電池的車輛采用了低成本的空氣冷卻技術。另外，小圓柱形電池由于活性材料少，時間很短（焊接工藝成熟），所以活性點少，這樣一致性比較好，內阻小，可以快速大規模生產。另外，離子遷移距離短，顆粒定向，離子遷移方向性強，使圓柱形電池具有更好的循環性能和倍率性能。

因?yàn)榛钚圆牧仙伲瑯O片短（焊接工藝成熟），圓柱形電池的活性點少，所以一致性好，內阻小，可以快速大規模生產。另外，離子遷移距離短，顆粒定向，離子遷移方向性強，使圓柱形電池具有更好的循環性能和倍率性能。

缺點：

當然，圓柱形電池也有其缺點。它不可避免地要面對大量單體電池帶來的可靠性控制問題。即使使用21700電池，也要把成千上萬的圓柱形電池放在一起形成電池組，這仍然是非常大的。

在電池的形狀上，圓柱形電池組大多只能采用矩形矩陣布局，并安裝在車輛的底盤上。這種方法比較單一，因?yàn)檫@樣可以保證電池不影響車輛的重量，但會影響車輛的離地間隙和車廂內平臺的高度。然而，如果在混合動力車型中使用圓柱形電池，它只能放在后備箱下面。雖然重量分布平衡了，但也犧牲了車廂空間，導致乘坐體驗不佳。



軟包電池
目前，市場上有許多棱柱形鋰電池產品。雖然它們以棱形鋰電池為名，但其內部性質仍然是軟包電池（主要目的是減輕重量，提高系統結構的能量密度）。

優點：

軟包電池的優點是安全性好，因?yàn)樗茕X膜的外殼很堅固，當有熱反應時，只會膨脹，不易爆炸。

因?yàn)椴捎昧藢訅褐圃旆椒?，鋁塑膜包裝比鋁殼輕，所以袋裝電池的體積更薄，能量密度最高。其容量比同尺寸的鋼殼電池高10-15%，比鋁殼電池高5-10%。目前，它是歐洲國家的主要技術路線。小軟軟包電池被認為是解決電池壽命和安全問題的辦法，也是向固態電池過渡的橋梁。

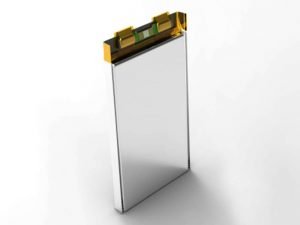

軟包電池的形狀有更大的想象空間，它不限于矩形。它可以形成一個小的電池組，放在后備箱下面，也可以排列成T字形。因此，在考慮車輛的布局和重量時，軟包電池的優勢更加明顯。但就目前而言，能做層壓的廠家非常少。

劣勢：

最大的問題是層壓工藝使得焊接公差大，不容易做大軟包，即使是大軟包，那么內阻、壓降也是不可避免的。因此，雖然小軟包電池是最后的長電池技術，但很多中小電池企業只能做小軟包電池。軟包電池有一個技術門檻。

另外，在層壓技術的控制上也有很大難度。較高的難度對質量控制是一個很大的考驗。一旦質量控制出現問題，電池壽命和安全性將直接受到影響。

小軟包在技術上有一定難度，其優點和缺點一樣明顯。為了成本而增加體積，導致一致性差，這幾乎是不可能改變的。此外，如果軟包電池在傳熱不足（如絕熱或高溫）的內部環境中運行，電池的溫度會明顯上升（溫升），導致電池組內部形成熱點，最終可能導致熱失控。因此，軟包電池需要一個更復雜的電池控制系統，這的確是一項技術工作。

軟包電池的外觀與其他兩種電池的外觀是一樣的。事實上，硬殼的內部是一疊軟包電池，它們是垂直堆疊的，當然，軟包電池制造商并不是簡單地把它們放在一起。每對電池之間都插入了一層冷卻劑。冷卻劑是通過注水口（熱成型）注入的，冷卻劑上的管道被填滿，循環起來，帶走熱量。此外，冷卻劑可以通過線圈加熱，以溫暖電池，確保電池在最佳溫度下運行，即使在極度寒冷的情況下。

軟包電池的另一個問題是使用鋁膜（包括PET膜和膠水）。目前，鋁塑膜技術的成本很高，需要很高的技術水平。



軟包電池在汽車制造商中的應用

由于能量密度較高、安全性好、內阻小、設計更靈活，軟包鋰電池在乘用車領域的應用優勢廣泛，在全球汽車行業得到廣泛應用。

根據電動車銷售數據顯示，2020年歐洲前20名新能源乘用車中，有15款配備了軟包動力電池，占市場的75%。采用小軟包電池的車型非常多，據不完全統計，采用小軟包電池的車型有30多個。



4.動力電池的特殊性
鋰離子電池，特別是車用鋰離子電池，面臨著非常復雜的過程。因此，從電芯產品開發到最后的包裝交付，都要遵循電芯設計–樣品A–樣品B–樣品C（D）–SOP的嚴格流程，并經過穿刺、振動、過充電、外部短路、加熱、熱板等試驗，以及絕緣和高壓（2700V）試驗。因此，鋼瓶、小袋和棱形鋰電池在裝車前都要經過這些標準。

此外，電池組交到汽車公司后，汽車公司將終端產品賣給客戶，然后面臨巨大的難以想象的工作環境。在改用電池的車型初期，由于底盤較低，很容易造成刮擦、碰撞和不規范行駛。

油車的駕駛習慣顯然無法應對電動車的 “嬌氣”。因此，往往在宏觀上導致物理變化，進而在微觀上導致化學變化，最后導致能量的失控（熱力學和動力學條件的惡化）。



5.主流動力電池廠家的電池包形式：相對分散
從電池廠供應的角度看，2020年排名前十的動力電池企業，如LG化學、SKI、遠景AESC等都是以軟包電池為主。

其他主流供應商的重點布局仍是在圓柱和棱柱形鋰電池領域（棱柱形鋰電池包括：寧德時代、比亞迪、三星SDI；圓柱形電池包括： 松下），主流電池供應商的解決方案相對分散。

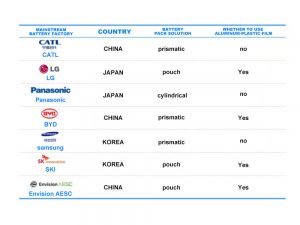

主流電池廠商的封裝方案：



數據顯示，隨著全球電動化趨勢的加快，在歐洲銷售的前20款車型中，有15款采用了軟包鋰電池，大眾、戴姆勒、奔馳、現代等國際車企都將軟包電池作為主流技術路線。

從中短期來看，軟包電池在動力電池領域的市場份額主要由歐美國家的新能源汽車銷售帶動。

隨著各大汽車公司（尤其是歐洲汽車公司）對軟包電池解決方案的應用越來越廣泛，中國廠商也開始布局軟包電池解決方案。孚能科技、捷成動力和遠景AESC都有積極的計劃來擴大軟包電池的生產。專注于棱柱形鋰電池解決方案的寧德時代也開始擴大軟包電池的生產。



6.圓柱形、軟包、棱柱形鋰電池，誰是最佳選擇？

● “對不起，我要的是標準化、通用化，我可以把硬式和軟包結合起來。”–圓柱形電池說

●”進入市場，遲早要面對各種情況，我是塑料的”–棱柱形鋰電池說。

●”技術永遠是王道，你無法改變電池壽命和安全的痛點”–小軟包電池說

從結構上看，棱柱形鋰電池在中國占有絕對優勢，軟包和圓柱形電池的市場份額很小，比例維持在10%左右。而且棱柱形鋰電池的組別也很穩定，能量密度高。它被廣泛應用于電動汽車、儲能（電網儲能和基站儲能）等領域。

圓柱形電池具有高倍率和高產量，常用于電動移動電源、充電寶、電動工具、移動車輛、輕型車輛、便攜式儲能等領域。軟包電池具有高彈性和高能量密度，可應用于家用儲能、手機、電動兩輪車、筆記本電腦等。

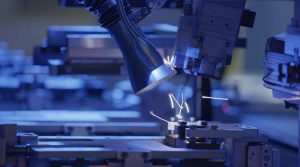

在基礎材料水平相同的情況下，不存在單一的制造能力（工程能力）和技術水平（包括集成能力），我們只需要滿足需求，不斷去進步。圓柱形、軟包和棱柱形鋰電池各有優勢，但車企不能只依賴一種技術路線。所以，真正決定電池技術未來的是對技術的需求和對產品的掌握之間的妥協，而這需要很長一段時間。

其實，在目前的市場上，圓柱形、軟包和棱柱形三種電池都被廠家采用，各占一席之地。





圓柱形電池發展時間長，所以在一致性上有很大優勢（活性材料少，工藝成熟），而且其制造工藝比較成熟，規模化后成本低。然而，圓柱形電池在電池布局和能量密度方面還有進一步的可能性。在棱柱形鋰電池或軟包電池方面，雖然它們在標準化和通用性方面難以與圓柱形電池相提并論，但其定制化的優勢使其與電動汽車更加兼容。特別是隨著越來越多的純平平臺車型，底盤技術越來越成熟，它們可以滿足不同廠家和不同車型的定制需求。

尤其是棱柱形鋰電池和小軟包電池，具有目前層壓工藝和大容量電池的性能和成本優勢。因此，從單一技術入手，比如寧德時代從棱柱形鋰電池路線入手，最后多元化布局圓柱和軟包鋰電池。電池行業將隨著需求的變化而發展，甚至成為重要的戰略資源。電池價值鏈上有很多想象空間，當然這也是相對的。
