第三代tesla 4680電芯（前兩位數字代表直徑46mm，后兩位數字表示高度80mm）是21700電芯直徑的兩倍多，容量是21700電池的5倍，電池壽命得到提高。大圓筒的優勢體現在高性價比、高安全性和快速充電性能的潛力，有望在未來取代一些軟包和方型電池。

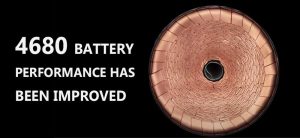

特斯拉4680電池性能得到改善



單元格設計

只有外形因素發生了變化，特斯拉4680電池每千瓦時的成本比2170電池低14%。單個電池的功率隨著體積的增加而增加到5.48倍，外殼材料的增加不到3倍。更少的單元減少了組裝時間，提高了團隊效率，并進一步帶來了成本優勢。只有外部尺寸發生變化，能量密度才能增加10%；當更換硅碳負極時，能量密度可以提高20%，達到300wh/kg以上。



生產流程

隨著生產流程的簡化、生產線效率的提高和工藝的改進，成本將降低18%。特斯拉的設計從電極涂覆、纏繞、組裝、化學成型等環節入手，提高生產效率。總體而言，大型圓柱形電池可以實現連續不間斷的生產。

制造工藝少于軟包和方形鋁殼（對于大圓柱體大約10個工藝）。生產線時間短（大型圓柱形約7天，方形和軟包分別約10天和12天），提高了周轉率，降低了庫存率。

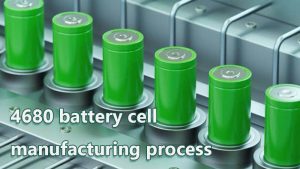

4680電池制造工藝



涂層工藝

干電極技術生產設備占地面積減少90%，能耗降低90%，成本降低10%-20%。濕法包括將粉末和溶劑混合，將其涂抹在箔上，將其放入干燥爐中干燥，然后回收溶劑。干法工藝節省了溶劑環節，但均勻性和附著力更難控制。涂層工藝仍處于研發階段。



全極耳

由于這些標簽，電池生產需要不斷地啟動和停止。tesla 4680電池全是極耳，纏繞工藝可以實現連續高速不間斷生產，達到300ppm的高速制造，而方形鋁殼一般只有10-20ppm。



裝配

通過連續流裝配提高效率。特斯拉設計了一條產能為20GWh的生產線，每條生產線的產量增加了七倍。這一過程減少了不必要的運輸環節。



組成

通過提高成型效率，成型投資成本降低86%，占地面積減少75%。形成是指對電池進行充電和放電，并測試電池的質量，通常是對單電池進行充電或放電。



另一方面，特斯拉同時對數千個電池進行充電和放電，顯著提高了化學設備的成本效益和密度。



車輛集成

Model 3的遠程電池組由4個串聯模塊組成。大模塊（黃色）包含25個串聯的電池塊，小模塊（綠色）包含23個串聯的蓄電池塊。





每個電池塊由462170個并聯的電池組成，這是一個組成部分，總共4416個電池。特斯拉4680電池采用CTC技術，無模塊組裝，集成壓鑄技術，可節省370個零件，車身重量減少10%，電池單位成本降低7%。特斯拉4680電池面積模塊的比例有所提高。電池總容量增加15.9%，電池壽命增加16%，系統能量密度增加25%。



4680熱管理升級

目前，動力電池采用大量小容量電池串并聯分組，以滿足高能量的要求。近年來發生的動力電池事故都是由電池組中的電池熱管理系統引起的，該系統產生大量熱量，導致周圍的電池單元被加熱，從而導致熱失控蔓延。因此，導致電池組熱失控的核心因素有三個：單體電池釋放的能量、周圍電池的隔熱能力和單位散熱能力。

圓柱形單體的能量較低，單體釋放的能量較小，與方形軟包裝相比不容易引起熱擴散。從單體級別來看，安全順序為：小圓筒>大圓筒>軟包裝>方形。就尺寸而言，特斯拉4680電池的電流比是一個完美的臨界點。它的高度可能會繼續變大，但直徑越大，散熱就會成為一個問題。

圓柱形電池的隔熱能力更強。與方形電池和軟包電池單元之間的緊密連接相比，tesla 4680電池的圓柱形弧形表面可以在一定程度上限制電池之間的熱傳遞。





4680電池采用頂部水冷和側面水冷相結合的方式。頂部采用完整的水冷板，側面采用導熱泡沫進行導熱，在氣缸原有側水冷的基礎上進一步提高了冷卻效率。4680電池每千瓦時的水冷面積是方形電池的1.64倍，是軟電池的1.53倍。

無電極耳進一步提高散熱性能。tesla 4680電池采用了全極/無極接線片方案，即去除了從每層引出和連接的金屬接線片，電池的兩端直接改為導電材料，從而可以直接傳輸電流。

當電池變大時，電流路徑變短。從250毫米減少到50毫米，電流傳導面積更大，阻抗大大降低，使大電流充放電的溫升更小。4680大大增加了電池單元的散熱面積，傳熱更加均勻，對安全性更敏感的三元材料更具吸引力。



特斯拉4680電池引領技術變革

三元4680電池降低成本后，成本與鐵鋰差不多，安全性也有所提高。特斯拉4680電池的單次容量約為24Ah，小于典型方形電池的100-300Ah。單次熱失控的影響較小，泄壓方向可控。

疊加的全極點設計使三元4680呈圓柱形，發熱量低，熱管理困難。低的4680圓柱形單元的群效率（約70%）低于方形殼單元的群效（>80%）。高鎳正極材料和硅碳負極材料可以大大提高電池和系統的能量密度。





4680電池尺寸更大，通常使用高精度、低成本、更長長度的鋼制電池殼。生產過程需要克服以下主要困難：尺寸一致性應該很高。外殼是精密結構件，對尺寸公差敏感，電池級別要求百級精度要求；熱擴散要求很高。鋼需要滿足熱擴散的要求。與鋁相比，鋼的硬度更高，延展性較差，因此無法直接使用罐頭的工藝參數制造；電池的高度可能會繼續增加。

從電池過電流和發熱的角度來看，電池的高度可能會進一步增加，并且外殼工藝需要與長電池外殼兼容。高效生產是tesla4680電池外殼水平?jīng)_壓領域的關鍵要素。4680電池使用CTC工藝具有固有的優點。首先，CTC對電池的結構強度有一定的要求。電池本身必須承受相當大的機械強度。與18650和21700相比，4680具有更高的結構強度，外殼通常由不銹鋼制成。這里有一篇關于4680電池與18650電池的文章，讓你清楚地了解它們的比較。

其次，與方形外殼電池相比，圓柱形電池的布局將更加靈活，可以適應各種底盤。結合所有極片的高能量密度和高充放電功率的優勢，在HEV和PHEV領域的未來潛力也很大。
