關于電池組平衡，是指電池組中電芯的物理參數趨于多個電芯的平均值的過程。這個物理參數更多的是指電壓或SOC，具體表現為多個電芯之間的電壓。或者說SOC的一致性，通過BMS的管理來實現這一功能。但為什么電芯需要平衡？

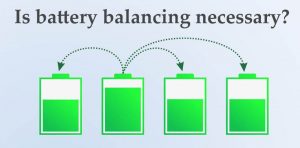

電芯平衡是否必要

因?yàn)殡娦驹谥圃爝^程中難免會有不一致的地方，如金屬箔的面積、鍍層的均勻性、電解液的填充量、設備的操作等都不能完全一致，這就導致了電芯的直流內阻（DCR）和電芯容量的差異。

即使這種差異很小，如果不加以控制，考慮到電池組中的電芯一般都是幾十或幾百個串聯起來的（為了保證輸出電壓足夠高，電芯一般都是串聯起來的）。最終，由于 “短板效應”，整個電池組的容量和輸出電壓將大大降低。

這就是為什么有必要進行電芯平衡，以實現各電芯之間相同的功率輸出，這不僅是為了保證電池組的容量，也是為了保證輸出電壓的一致性。





充電時，由于電芯是串聯的，DCR較高的電芯會更快達到充電截止電壓（三元鋰電池為4.2V）。如果終止充電，具有較小DCR的電芯將具有較小的SOC，因?yàn)樗鼈儧]有達到截止電壓，也就是說，未能完全充電將導致容量的浪費，這對電動汽車來說是極其不理想的。

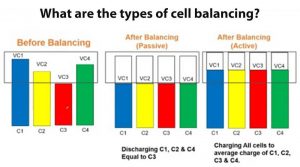

電芯平衡的類型有哪些

電芯的平衡一般分為主動平衡和被動平衡。



被動電池平衡

被動式電芯平衡是指在充電過程中，利用電阻消耗高壓或高充電電芯的能量，以減少不同電芯之間的差距，這是一種能量消耗。當每個單體電芯的電壓接近相同時，繼續充電。這個過程重復進行，直到每個單體電芯的電壓接近相同。



主動電池平衡

主動式電芯平衡，利用儲能裝置等，將能量較多的電芯的部分能量轉移到能量較少的電芯上，這就是能量的轉移。在平衡充電過程中，控制開關交替地將電容器連接到兩個相鄰的電芯，接受高壓電芯的充電，并將電力投入低壓電芯，直到兩個電芯的電壓相同。

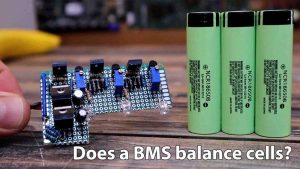

BMS是否平衡電芯

在正常情況下，電池組的實際SOC上限會設置在95%-97%之間，但在用戶界面上會顯示為100%，這是考慮到安全因素的設計。電芯單元平衡是為了平衡電芯單元之間的電壓或SOC不一致，可以通過特定手段調整電芯單元之間因物理性質不一致而產生的充電不一致。

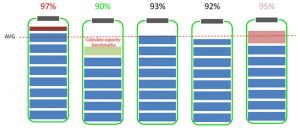

例如，當一個電芯的SOC達到97%時，另一個電芯的SOC只有90%，所以BMS需要實時監測每個電芯的電壓或SOC數據進行精確控制，并將SOC設定為97%。電芯內部的電能被適當釋放，或者電能直接充入SOC為90%的電芯中。這就是被動電芯平衡和主動電芯平衡的兩種方法。





雖然電芯平衡會導致充電時間的增加，但在達到電芯之間的一致性后，每個電芯的工作狀態趨于一致，整個電池組的容量不會因?yàn)閱蝹€(gè)電芯的壽命過早衰減而被破壞。 減少。由于電芯平衡的作用，每個電芯達到97%的SOC后，整個電池組就充滿了電，這樣一來，電池組一次充電的容量就達到了最佳狀態。

以同樣的方式，放電過程中也需要進行電芯的平衡。其目的是保持每個電芯的電壓或SOC的一致性，避免出現一個電芯被過度放電而另一個電芯仍未達到放電截止電壓的情況。

也就是說，具有電芯平衡功能的電池組在充放電過程中可以達到最佳的SOC范圍，保證每個電芯可以在5%-97%的SOC范圍內工作。而不是內阻最大、容量最小的電芯的參數，整個電池組的可用SOC范圍被確定。





因此，可想而知，在進行電芯平衡時，BMS需要多大的數據收集和處理能力來完成電芯平衡這項聽起來很簡單的工作。如果你想知道BMS制造商有哪些，你可以參考十大電池管理系統供應商。



電芯平衡是如何完成的

一般認為，壓力差是電芯一致性的表現。BMS對電池組進行平衡，希望減少壓差；要調整電芯單元的電壓，可行的方法只有一個，就是調整電芯的SOC，要調整壓差，就要調整SOC差（單獨對某一串充電或放電）。

另外，如果考慮到第一部分的表征參數（容量差、內阻差和剩余功率差），電芯的容量和內阻是電芯本身的特性，目前很難通過外部方法進行調整，控制起來比較困難；但是，如果對電池組中的某一電芯進行單獨充電或放電，可以改變電芯的剩余功率差，從而達到調整電芯一致性的目的。
