石墨是包括高壓鋰電池在內的商用鋰離子電池中使用的主要負極材料，在未來一段時間內仍將是主要負極材料。本文將向您介紹什么是石墨電極，如何制造、應用和行業現狀分析。

石墨電極產業鏈

石墨電極也可稱為人造石墨電極，是指以石油焦、針狀焦為原料，以煤瀝青為粘結劑，經煅燒原料、粉碎磨粉、配料、混合、成型、焙燒、浸漬、石墨化和機械加工而制成的耐高溫石墨導電材料。

利用石墨電極優異的物理化學性能生產石墨電極的主要品種碳制品工業已成為當代原材料工業的重要組成部分。

產業鏈上游主要是石油焦、針狀焦等原材料供應商和生產設備供應商。原材料在石墨電極生產成本中占很大比例，占比超過65%。中游為石墨電極生產企業，下游為電爐煉鋼、電爐冶煉硅、電爐冶煉黃磷等領域。





石墨電極指數

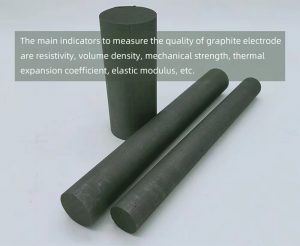

衡量石墨電極質量的主要指標是電阻率、體積密度、機械強度、熱膨脹系數、彈性模量等。石墨電極在使用中的抗氧化性和抗熱震性與上述幾個指標有關，加工產品的精度和連接的可靠性也是一個重要的測試項目。

● 電阻率

它是導體通過時對電流的電阻。它在數值上等于長度為1米、橫截面積為1平方米的導體在給定溫度下的電阻，從而減少了使用中的消耗。通常采用壓降法測量，電阻率大小可以測量石墨電極的石墨化程度，石墨電極的電阻率越低，導熱系數越高，抗氧化性越好。

● 體積密度

增加堆積密度有利于降低孔隙率、提高機械強度和抗氧化性。然而，如果堆積密度過大，則抗熱震性將降低。因此，應該采取其他措施來彌補這一不足。例如提高石墨化溫度以提高電極的熱導率，以及使用針狀焦作為原料以降低成品的熱膨脹系數。

● 機械強度

石墨電極的機械強度分為壓縮強度、彎曲強度和拉伸強度三種，主要測定彎曲強度，彎曲強度是石墨電極在使用中與斷裂相關的性能指標。在電爐中，當電極與非導電物體接觸時，或由于碰撞塌陷、強烈振動等原因，石墨電極往往存在斷裂的風險，彎曲強度高的石墨電極不易斷裂。

● 彈性模量

彈性模量是力學性能的一個重要方面。是衡量材料彈性變形能力的指標，是指彈性變形范圍內的應力應變比。彈性模量越大，產生所需應力的彈性變形越大，脆性材料的彈性模量就越大，柔性材料的彈性模數就越小。

● 熱膨脹系數

石墨作為電極熱膨脹的影響系數是非常重要的熱性能參數，數值越低，說明我國產品的熱穩定性越來越強，抗氧化性越高，使用性能能反映出破損越少，消耗越低。





石墨電極的質量取決于原料性能、工藝技術、管理和生產設備，其中原料性能是首要條件。普通功率石墨電極，采用普通級石油焦生產，其物理力學性能較低，如電阻率高、線膨脹系數大、抗熱震性差，因此允許的電流密度較低。

高功率石墨電極采用優質石油焦（或低品位針狀焦）生產，其物理力學性能高于普通功率石墨電極，允許更大的電流密度。超高功率石墨電極必須使用高級針狀焦生產。大功率和超高功率石墨電極的接合質量尤為重要。接頭坯料不僅電阻率和線膨脹系數小于電極體，而且接頭坯料還應具有更高的抗拉強度和導熱性。為了提高電極連接的可靠性，連接器應配備連接器螺栓。



石墨電極生產特點

生產石墨電極的主要原料是石油焦（包括針狀焦）。在普通功率石墨電極的生產中，可以加入少量的瀝青焦。粘合劑為煤瀝青。

（1） 生產過程多，生產周期長。普通功率石墨電極的生產周期約為45天，超高功率石墨電極生產周期超過70天。需要多次浸漬的接頭具有更長的生產周期。

（2） 能耗高，1t普通功率石墨電極需要消耗約6000kW?h功率，燃?xì)饣蛱烊粴鈹?shù)千立方米，冶金焦顆粒和冶金焦粉（二次能源）約1t。

（3） 石墨電極的生產工藝，需要大量的專用機械設備和特殊結構的窯爐，建設投資大，投資回收期長。

（4） 石墨電極生產過程中會產生一定量的粉塵和有害氣體，因此有必要采取良好的通風除塵和消除有害氣體的環保措施。



石墨電極生產工藝

石墨電極的生產工藝如圖所示，主要生產工藝如下：

（1） 煅燒

石油焦或?yàn)r青焦需要煅燒，煅燒溫度應達到1300℃，以充分去除原料中的揮發性物質，提高焦炭的真實密度和電導率。

（2） 粉碎、篩選和配料

煅燒后的原料被破碎并過篩成指定尺寸的骨料顆粒，部分原料被研磨成細粉末。根據公式稱重后，將各種顆粒的混合物組裝起來。

（3） 揉捏

在加熱狀態下，將各種顆粒的定量混合物和定量粘合劑混合并捏成塑料糊。

（4） 形狀

在外部壓力（模塑成型或擠出成型）或振動（振動成型）的作用下，漿料被壓制成一定的形狀和更高密度的坯料。

（5） 烘烤

將坯料放入專門設計的高溫爐中，在坯料上覆蓋填充材料（焦粉或河砂），并將溫度逐漸提高到900~1100℃左右，使粘結劑碳化，從而獲得烘焙產品。

（6） 浸泡

為了提高產品的堆積密度和機械強度，將焙燒后的產品裝載到汽車上，并將液體浸漬劑壓入焙燒后產品的孔隙中。浸漬后，應再次烘烤。為了獲得高密度、高強度的接頭坯料，需要重復浸漬2～3次。

（7） 圖形化

將煅燒后的產品裝入石墨化爐（覆蓋絕緣材料），采用直接通電加熱的方法。通過將煅燒產物轉化為油墨晶體結構，獲得了人造石墨電極的物理和化學性能。

（8） 機械加工

根據使用要求，石墨化坯料經過表面車削、端面加工和螺紋孔加工后進行連接，再進行連接接頭加工。

（9） 成品檢驗合格后進行包裝。



石墨電極行業現狀

目前，我國石墨電極企業主要分布在華北、華中、華東、東北、西北等地區。華北地區是中國石墨電極產能最集中的地區，占中國產能的29.5%，主要集中在中小企業；東北地區占中國生產能力的22%。然后是西北地區，該地區的產能占中國的14%。另一個是華中，華東。參與者主要是私營企業，中國約占全球石墨電極產量的50%。

石墨電極是一個高能耗、高排放的行業，在雙高限值的背景下，其未來的生產擴張可能會受到限制。生產一噸石墨電極需要1.69噸標準煤。按照1噸標準煤2.66噸二氧化碳的換算方法，每噸石墨電極的碳排放量為4.48噸，因此未來擴產可能受到限制我國主流石墨電極生產企業有方大炭素、吉林炭素、開封炭素、遼寧丹炭素、南通炭素等，作為我國石墨電極行業的領軍企業，方大碳素在國內石墨電極市場占有率超過20%，石墨電極產能居世界第三。

在超高功率石墨電極市場，由于超高功率的石墨電極技術要求較高，行業內具備相應技術實力的龍頭企業通過釋放產能，占據超高功率產品80%以上的市場份額。中游的大型石墨電極公司對下游煉鋼行業有很強的議價能力，要求下游客戶在不提供賬期的情況下付款發貨。

石墨電極市場的供應端預計仍將繼續萎縮。一方面，成本高，需求不好，石墨電極企業生產積極性不足。為了避免庫存積累，有計劃減少生產或暫停生產壓力型和其他工藝。另一方面，目前負極材料市場仍表現良好，負極及其加工環節利潤可觀，部分石墨電極廠家吸引利潤，轉而進行負極或正極加工。如果你想了解更多，可以從鋰離子電池負極材料公司和負極材料制造商的文章中獲得相關信息。
