本文主要討論如何輕松設計鋰電池組，介紹了鋰電池組的標準化，以及在設計過程中需要考慮哪些因素和必須滿足哪些要求。



鋰電池組標準化

不同的供應商

首先，我們需要注意的是，鋰電池組沒有標準尺寸，在不久的將來也不可能有標準尺寸，原因很簡單：不同的制造商制造和集成電動汽車的方式不同。

動力鋰電池組需要適應車輛結構，因此很難有統一的尺寸標準。在大型固定式儲能系統中，通常使用19英尺（1英尺=0.3048米）的架子來安裝鋰離子電池，但不同的鋰離子電池制造商已經開發了自己的儲能系統。

適應新的尺寸和安裝方式來改變現有的制造技術，勢必會引發新的投資和成本。因此，至少在近期內，鋰電池組或電池的標準化不太可能。





不同型號

此外，市場上的電動汽車都是基于汽油和柴油車的基本結構來設計鋰電池組，制造商只使用車身結構中的現有空間來組裝電池系統，沒有針對性地優化車身結構設計。

這意味著電池系統可以安裝在行李箱、座椅、驅動軸通道和油箱中；立場的不統一已經成為鋰電池組標準化的一大障礙。

在當今電動汽車制造時代，我們需要為特定目的改變策略。重新設計電動汽車需要10到15年的時間。這意味著電池可能需要兩到三代人的時間。

電池系統的尺寸和安裝位置可以為未來的電動汽車量身定制。市場上只有少數制造商（如特斯拉）可以為電動汽車提供新的設計，好消息是一些主要汽車制造商也在努力。

不同的應用要求

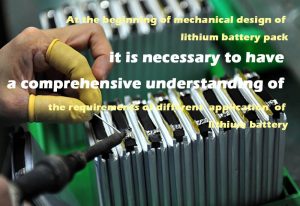

在鋰電池組的機械設計之初，需要全面了解鋰電池不同應用的要求，例如電池的應用系統和安裝位置。

如果適用于電動汽車，可以安裝在車蓋、乘客艙、底盤或行李箱中；如果應用于儲能，是安裝在移動箱中還是固定位置？如果用于導航，需要什么樣的密封系統，對電池應用環境有什么要求？





一旦確定了電池的位置和尺寸，就可以考慮其他要求，例如它是否需要在惡劣的環境中工作，需要達到何種密封水平，它是否是系統組件，以及它需要承受多大的沖擊或振動。

電池系統的機械要求

接下來，我們需要估計鋰電池組的其他機械要求。電池系統是否安裝在汽車的脆弱區域，是否需要滿足負載要求，換句話說，是否能夠承受乘客站立或行走。

此外，還應考慮一些電磁干擾和電磁兼容性。還要考慮到與車身熱源的距離、與乘客位置的距離以及后續維護的便利性。



鋰電池組設計注意事項

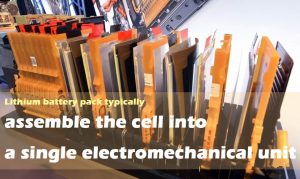

關于電池系統的機械和結構部件，我們將首先討論目前可用的各種鋰電池組。鋰離子電池組通常將電池組設置為機電單元。

它由總線、電池、溫度和電壓控制電路板、熱管理系統以及機械框架組成。在設計鋰電池組時，需要考慮一些因素。

最終的包裝布置取決于電池的類型

例如，塑料或金屬框架應采用包裝配置，以提供保護并對包裝施加壓力。對于較大的方形單元，考慮到每個單元都是一個整體框架，互連板（ICB）提供了一個適當?shù)墓潭蚣?。無需提供額外的機械保護。

鋰電池組的粘結問題

有時，我們使用捆綁來組裝鋰電池組的整個設計。然而，當我們界定模塊時，需要評估兩個長期問題。如果你使用的是基于塑料的捆扎帶，問題就歸結到材料使用壽命的彈性水平。





如果帶狀材料在一段時間內拉伸得足夠長，電池可能不再獲得所需的堆疊壓力。若我們使用鋼帶，可能會產生相反的效果，因為它不會隨著時間而拉伸，但會逐漸增大電池的大小。

結果，帶材施加的力隨時間增加。

后續維護的便利性

鋰離子電池組設計的另一個重要考慮因素是便于后續維護。在鋰離子電池組設計中，一些生產商使用機械部件、螺栓或螺母來連接電池。這種設計允許用戶更換電池，并在整個電池壽命期間使用電池組。

然而，這種機械連接在使用過程中容易松動，導致接觸阻抗增加，可能導致電池故障。其他制造商將電池焊接在一起以增強接頭穩定性。

這種方法相對成本效益高（不需要緊固件），可靠性高（沒有松動）。然而，在這種設計中，電池不能單獨更換，這意味著單個電池的故障導致整個電池不能再次使用。

模塊是所有電池系統的基礎，穩定可靠的封裝方法是大多數電池制造商后續多系統應用的堅實保證。

鋰電池組設計的基本要求

機械強度要求

方形動力電池組是一種鋰電池組，由母線連接，串聯和并聯，通過機械結構集成到鋰電池組中。

在國家標準GBT31467、GBT31485和GBT31486中，動力鋰電池組需要通過振動、擠壓、沖擊、跌落等測試。

同時，由于單個電池在充電和放電過程中可能會膨脹，因此需要模塊本身的機械結構來抵消電池的膨脹力。這要求包裝結構具有一定的機械強度。





鋰電池組整體機械強度的實現要求鋰電池組的電氣連接結構——銅鋁排的設計以及鋰電池組內部單電池排列的外部保護措施——電池組的外部框架結構具有一定的機械強度。

具體而言，有必要選擇組件材料、組件的結構設計和焊接工藝，以確保鋰電池組的強度設計能夠?qū)崿F(xiàn)。

絕緣強度要求

在充電狀態下，單個電池的極、外殼和其他部分也會充電。為了防止外部短路，確保鋰離子電池安全和車輛安全，鋰電池組在裝運前應通過相應的絕緣和電壓測試。

通常，在電池組和外殼的總陰極和陽極輸出之間施加電壓。在電池組通過之前，測量的絕緣阻抗和泄漏電流必須小于規定值。

電壓和溫度采樣功能

在車輛運行過程中，需要監測電池系統的電壓和溫度，以確保行車安全，這需要在鋰電池組中設置電壓和溫度采集裝置。

在實現電壓和溫度采集板的結構設計時，需要考慮封裝內部的有限空間。

同時保證采樣的準確性，并具有一定的結構強度，以防止單電池的膨脹力、機械振動等內外影響對采集板結構的損壞。

過流容量設計

在動力鋰電池組中，單個電池與銅和鋁并聯布置，以實現電池組的整體充放電功能。

銅鋁棒的結構設計必須具有相應的流動能力，以防止鋰電池組中的溫度分布不合理和局部溫度過高，從而可能造成安全隱患。

為了確保模塊的流動能力，銅LvPai結構設計必須根據具體流量和銅鋁質量的要求，每單位面積的流動能力并設置足夠的面積，以確保流量。同時，銅排與電池極柱焊接連接的焊縫形狀尺寸設計必須合理，以確保銅排與蓄電池極柱充分有效接觸，防止焊接現象，消除安全隱患。

防塵和運行保護

應充分保護模塊的外露電氣部件，以防止灰塵落入鋰電池組。同時，應防止因誤操作導致人的手與鋰電池組的電氣部件直接接觸，以消除安全隱患。
