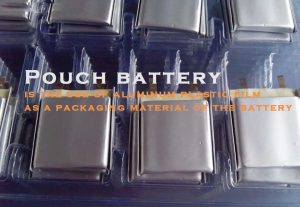

軟包電池，實際上是使用鋁塑膜作為電池的包裝材料。相對而言，鋰離子電池的包裝分為兩類，一類是軟包電池，另一類是金屬殼電池。金屬殼電池包括鋼殼和外殼、圓柱體和方形等。



軟包電池的優點

軟包電池的包裝材料和結構使其具有一系列優點：

安全性能好，軟包電池在結構上采用鋁塑膜封裝，當出現安全問題時，軟包蓄電池一般會被炸開，而不是像鋼殼或鋁殼電池爆炸；

重量輕，袋式電池的重量比同等容量的鋼殼鋰電池輕40%，比鋁殼鋰電池重20%；





內阻小，軟包電池內阻小，可大大減少自放電；

循環壽命長，軟包電池的循環壽命更長，100倍循環衰減比鋁殼少4%～7%；

靈活的設計，形狀可變?nèi)我庑螤睿洶姵乜梢愿?，也可以根?jù)客戶需求定制。



軟包電池的應用

軟包電池在動力電池領域的應用超過了方形和圓柱形。隨著新能源汽車補貼政策的出臺，電池的系統能量密度已成為重要的評估指標。

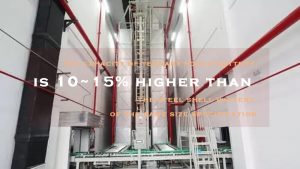

三元軟包電池的容量比相同尺寸規格的鋼殼電池高10~15%，比鋁殼電池高5~10%，重量比相同容量規格的鋼殼體電池和鋁殼電池輕。

因此，補貼新政對三元軟包電池更為有利。

鑒于軟包電池的優勢，業內專家預計，隨著電池技術路線的發展，軟包電池在新能源汽車市場的滲透率將不斷提高，未來軟包電池占各類電池的比例有望超過50%。



軟包電池的包裝方法

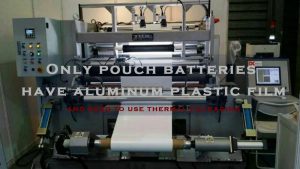

外殼中使用的材料決定了它們的包裝方式。只有軟包電池有鋁塑膜，需要使用熱包裝；

金屬外殼電池通常通過激光焊接密封。鋁塑膜一般有三層，尼龍層是為了保證鋁塑膜的外觀，減少對外殼的損壞。





它確保在制造鋰離子電池之前，薄膜不會變形。它可以防止空氣，特別是氧氣滲透，保持電池的內部環境，并確保包裝鋁箔具有良好的變形能力。

Al層由一層金屬Al組成，用于防止水滲透，并以一定的厚度和強度維持電池的內部環境，以防止電池受到外部損壞。

鋰離子電池非常怕水，通常要求極靴的含水量在PPM水平，因此包裝膜必須能夠阻擋水蒸氣的滲透。

尼龍不防水，不能提供保護。在室溫下，金屬鋁與空氣中的氧氣反應，形成致密的氧化膜，防止水蒸氣滲透并保護電池內部。

Al層還在鋁塑膜的成型過程中提供了清洗孔的塑性。

PP是聚丙烯的簡稱，是一種在100℃以上的溫度下熔化并具有粘度的材料。因此，電池的熱封裝主要取決于PP層在頭部加熱的作用下熔化并粘結在一起，然后移除頭部，冷卻固化粘結。

PP不會被電池中的有機溶劑溶解或溶脹。它有效地防止了內部電解質與鋁層的接觸，避免了鋁層的腐蝕。

鋁塑膜看起來很簡單，但在實踐中，要將三層材料均勻牢固地結合在一起并不那么容易。現在鋁塑膜的質量基本上是從日本進口的。





軟包電池的一些重要包裝工藝



電桿成型

模切割通常用于磁極成形，激光切割或模切割用于凸耳。電桿疊置法，采用鋸齒形電桿和纏繞式電桿疊置，切割一根電桿，通過將膠水疊成線圈芯，放入清洗過的鋁塑膜坑中。接下來我們談?wù)勥@個坑。



成型

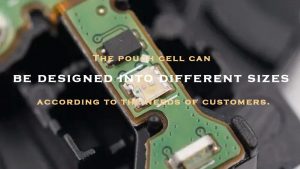

可根據客戶的需要將軟包電池設計成不同的尺寸。當形狀尺寸設計好時，需要打開相應的模具以使鋁塑膜成型。

成形過程也稱為凹坑。顧名思義，它是在加熱的情況下使用成型模具，在鋁塑料膜上出一個孔來容納芯。

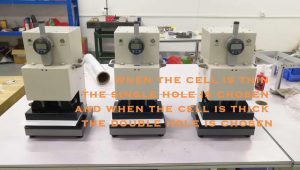

在沖切鋁塑膜后，一般稱為口袋袋。通常，當電池薄時，選擇單孔，當電池厚時，選擇雙孔。

如果鋁塑膜變形過大，無法突破鋁塑膜的變形極限，則會導致破裂。有時，在安全氣囊區域打孔并添加安全氣囊。

安全氣囊可根據需要增加。安全氣囊主要用于收集形成過程中的氣體。

將卷好的鐵芯放入清洗過的孔中，沿黃線對折。線圈鐵芯放入坑中，經過幾道工序后需要封裝。





頂部密封和側面密封

將線圈芯放入坑內后，可將整個鋁膜放入夾具中，并在頂封機中進行頂封和側封。

包裝時，兩個頭部具有一定的溫度（通常約180℃），當壓在鋁塑膜上時，鋁塑膜的PP層熔化，然后粘結在一起。

頂部密封用于密封凸耳，這取決于凸耳的一小部分——凸耳膠。耳膠加熱后會熔化并粘結。在包裝過程中，PP中的凸耳膠和PP層的鋁塑膜熔化粘結，形成有效的包裝結構。



液體注入和預密封

在袋單元的頂部密封和側面密封之后，有必要對線圈芯的對齊進行X射線檢查，然后進入干燥室去除水分。

在干燥的室內放置一段時間后，進入液體注入和預密封過程（一些工廠會在液體注入過程中添加涂層工藝，避免電池電解液腐蝕鋁塑膜）。

通過以上介紹，我們知道在完成電池的頂部和側面密封后，安全氣囊側面只剩下一個開口，該開口用于填充。

注射后需要立即進行預密封。預密封完成后，電池內部與外部環境完全隔離。





靜止

液體注入和預密封完成后，首先，電池需要保持靜止。根據工藝的不同，它將分為高溫靜電和常溫靜電，靜電的目的是讓注入的電解液充分滲透到極靴中。然后可以將電池轉化。形成的主要功能是激活電池并形成SEI膜。事實上，由于袋式電池的特點，一些鋰離子電池制造商將重塑電池，即使用夾具將電池固定在其中。



輔助密封件

由于在形成過程中會產生氣體，氣體產量因材料不同而不同，因此根據需要增加安全氣囊以擴大氣體體積。我們需要抽出氣體，然后進行二次密封。

這里的一些業務已經演變?yōu)閮煞N操作：脫氣和二次密封，然后是氣囊切割和折疊過程，由于大型電池和大量氣體生產，一些業務具有預脫氣、成型、脫氣和二級密封過程。

二次密封時，氣囊首先被斷頭臺刺穿，同時抽真空，這樣氣囊中的氣體和一小部分電解液就會被抽出。

然后立即在二次密封區域進行包裝，以確保電池的氣密性。最后切斷密封電池的氣囊，然后切割和折疊。

即將預密封和二次密封的邊緣切割到適當?shù)膶挾?，然后折疊，以確保電池的寬度不超過標準。



后處理

折疊電池邊緣后，將其放在機柜上以補充容量。之后，電池容量合格的電池將進入后工序，包括檢查外觀、重量、粘合劑、電壓檢測、內部電阻檢測、高壓罐檢測、極耳轉換焊接等。

之后，是時候打包了，一個軟包電池就完成了。
