麒麟電池簡介

麒麟電池采用寧德時代第三代CTP技術。系統集成水平創世界新高，體積利用率高達72%，能量密度高達255Wh/kg，整車最大電池壽命可超過1000公里。

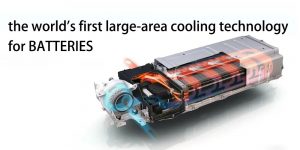

同時，麒麟電池還采用了全球首創的電池大面積冷卻技術，可支持5分鐘快速熱啟動。本文將詳細介紹麒麟電池技術，并將其與不同鋰電池制造商的電池進行比較。





麒麟電池技術詳解

麒麟電池組

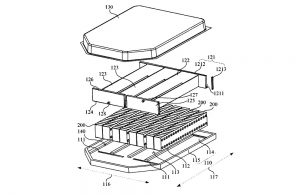

根據寧德時代的專利文件，我們可以找到麒麟電池組的結構細節，其主要創新如下：

1.方形外殼電池以背靠背、并排的方式排列在盒子里，而不是原來的直立方式，因此可以放置更多的單體電池，更有利于快速充電，提高體積利用率。





2. 冷卻板取代了橫梁和縱梁，集支撐、冷卻、隔熱、緩沖等功能于一體，有效提高了空間利用率。新的冷卻板以加固的形式插入電池排之間，同時連接上蓋和下箱體，起到傳統橫梁的支撐和保護作用。

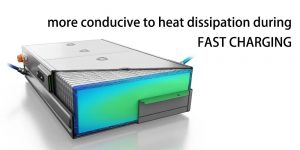

兩排電池共用一個冷卻通道，與一排電池使用一個水冷板相比，減少了冷卻板的數量，降低了材料成本，具有輕量化效果，更有利于快速充電時的散熱。





垂直冷卻板在電池之間形成水平相對隔離空間和垂直膨脹補償片+隔熱氣凝膠，有效隔離電池，實現 “零熱失控”。

冷卻板采用內部和外部冷卻通道，可以吸收電池充放電和老化產生的膨脹，減少電池的擠壓，提高電池的循環壽命。





此外，新的水冷板被轉移到機箱內部，可以避免因碰撞而造成的液體泄漏的風險。

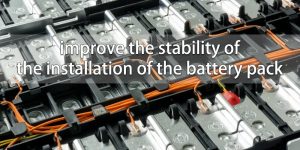

3. 下箱體有一個定位/限位槽，用于冷卻板的安裝和電池組的固定。這種設計可以提高鋰電池組安裝的穩定性，避免相互碰撞損壞，但仍然需要導熱結構膠來保證強度和優化散熱。

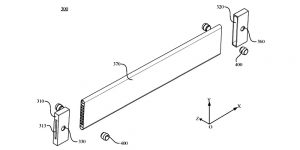

麒麟散熱板
根據寧德時代的專利文件，我們可以找到麒麟冷卻板的結構細節，其主要創新點如下：

水冷板有內外兩條冷卻通道，采用口琴管法，其中內外兩條冷卻通道中的一條為液冷，另一條為非液冷（如外液冷，內風冷）。





由于非液體冷卻通道沒有填充冷卻液，通道壁可以適當向內變形，以吸收電池單體的膨脹，避免對電池單體擠壓的損害。



麒麟電池的創新
水冷板取代了電池組的橫梁和縱梁，疊加了雙層冷卻通道設計，具有支撐、水冷、隔熱、緩沖四大功能。

此外，麒麟電池片以雙排背靠背的方式側向排列，可以放入更多的電池，更有利于快速充電技術的應用，同時安全性和體積利用率也大大提升。





麒麟電池沒有將水冷板放在底部，而是將其插入電池之間。水冷效果大大增強。其好處是：

1）安全性大大提高，水冷板具有額外的隔熱效果，可以實現無熱擴散。

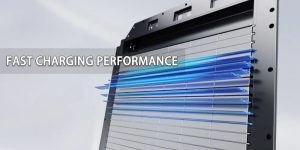

2）為提高快速充電性能，對電池片進行雙面水冷。





3）提高循環壽命，麒麟電池緊固后壽命會縮短一半，也就是說，如果放松一點，循環壽命可以增加一倍，而且水冷板還有額外的緩沖作用。

4）提高比能量：水冷、隔熱、緩沖功能三合一，大大節省空間。磷酸鐵鋰可以達到160Wh/kg，290Wh/L，三元高鎳可以達到250Wh/kg，450Wh/L。4680裝的電量多了13%。

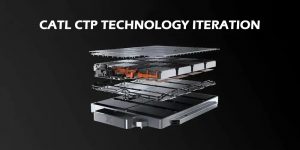

寧德時代 CTP技術迭代
從第一代CTP到最新的第三代麒麟電池，電池組的體積利用率從55%提高到67%。

CTP1.0： 拆除模塊的側板，換上帶子，代表車型為北汽EU5。





CTP2.0： 拆除模塊的兩塊端板，用箱體上的縱橫梁代替端板，代表模型NIO在75度。

CTP3.0：進一步拆除箱體上的縱橫梁，用兩個單元和單元體之間的夾板來滿足結構要求。

寧德時代 CTP3.0與潛在競爭對手的比較

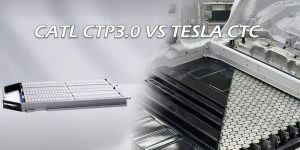

寧德時代CTP3.0 VS 特斯拉 CTC
麒麟電池水冷板的位置與特斯拉4680電池的位置相似。水冷板夾在電池之間，但特斯拉的水冷板不需要支持它。





大圓柱體之間的散熱空間比較大，上面還有一層水冷板，所以特斯拉CTC的散熱效果要比麒麟電池好。疊加式全板設計非常有利于快速充電設計，但空間利用率一定低于麒麟電池。

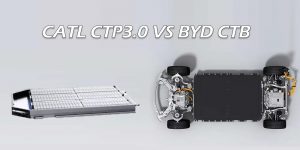

寧德時代ctp3.0與比亞迪CTB的對比
比亞迪CTB采用上層直接冷卻板的設計，電池之間沒有冷卻設計，所以其冷卻效果不如麒麟電池，不利于電池在快速充電時的散熱。





比亞迪CTB仍然保留了提供強度/剛度的橫向鋼梁。其結構強度優于麒麟電池，但體積利用率較低。

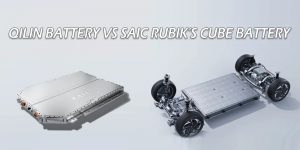

麒麟電池VS上汽的魔方電池
魔方電池是上汽集團和寧德時代的聯合產品。麒麟電池和魔方電池有很高的相似性，都是采用垂直冷卻結構，但魔方電池采用的是雙電池臥放布局，而不是麒麟的側立布局。上部和下部電池之間沒有膨脹。





補償片+隔熱氣凝膠的隔離層不可能真正做到不發熱，所以麒麟電池在控制散熱方面做得更好。魔方電池在垂直方向上更薄，但其體積利用率比麒麟電池低。

結論
1）結構上的進一步創新。麒麟電池的水冷板取代了電池組的橫梁和縱梁，疊加了雙層冷卻通道設計，具有支撐、水冷、隔熱、緩沖四大功能。

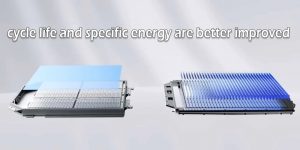

此外，麒麟電池的電池片采用雙排背靠背的側向排列方式，可以放入更多的電池，整體安全性、快速充電性能、循環壽命和比能量都得到更好的提升。

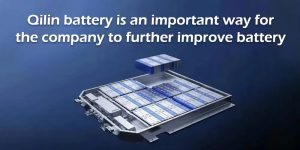

麒麟電池是公司在現有棱鏡電池技術路線下，通過結構創新進一步提高電池性能的重要途徑。





鐵鋰+麒麟電池可與刀片電池競爭，高鎳三元+麒麟電池可與4680競爭。該公司之前表示，它將在2023年大規模生產麒麟電池，滿足不散熱的要求，巡航里程可達1000公里。

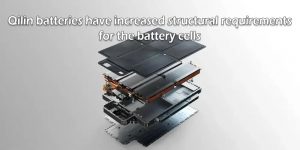

2) 麒麟電池對電池單元的結構要求提高了，對水冷板的需求增加了。

由于成組的簡化，對麒麟電池電芯本身的安全要求提高，對結構件（如防爆閥）的需求增加，所以電芯結構件的價值略有增加。





同時，由于水冷板取代了麒麟電池組的橫梁和縱梁，對水冷板的需求也在增加。

3) 麒麟電池有利于加速4C超級快充的迭代：可以刺激快充鋰電池材料的需求，如高鎳單晶正極、快充負極、電解液添加劑Lifsi、導電劑等。
