什么是無定形碳

石墨體系與無定形碳的區別

石墨主要具有ABAB堆積的六邊形結構和ABCABC堆積的菱形結構。石墨的兩相可以相互轉化，機械處理等工藝可以增加石墨中相組成的比例，高溫退火處理將產生熱力學上更穩定的相。非晶碳主要包括硬碳陽極材料和軟碳，通常由隨機分布的石墨化微觀結構、扭曲的石墨烯納米片和上述微觀結構之間的孔隙組成，并且缺乏有序的堆疊結構。

石墨由于其具有良好的導電性、高比容量和良好的循環性能的長程有序堆疊結構，已成為商用鋰離子電池最常見的鋰離子電池陽極材料，其原料來源主要是瀝青、石油焦和天然石墨，層間距約為0.335至0.34nm。硬碳陽極材料是非石墨化碳，即使加熱到2800°C也很難石墨化。它的結構是高度無序和重做的。其結構高度無序，氧化還原電位低，被認為是鈉離子電池更理想的陽極材料。



碳的選擇

盡管石墨具有良好的儲鋰能力，在鋰離子電池領域發揮著重要作用，但由于鈉離子半徑大，阻礙了鈉離子在充放電過程中的嵌入和脫嵌，石墨不能成為鈉離子電池的合適陽極材料，人們嘗試了各種方法來提高石墨的儲鈉性能，但迄今為止效果并不理想。

第一種方法是擴大石墨層的間距以提高其鈉存儲性能。研究發現，層間距為0.43nm的膨脹石墨在5C倍數下2000次循環后的比容量為184mAh/g，容量保持率為73.92%，但從X射線衍射光譜來看，膨脹石墨中的有序結構被破壞，這本質上是膨脹石墨的非晶化。它允許更多的Na+可逆地去嵌入石墨中，但這種還原氧化物石墨仍然存在低ICE，而Na+在還原氧化物石墨中的儲存機制仍不清楚。

非晶碳由于其較大的層間距和無序的微晶結構，更有利于鈉離子的嵌入和分離，在實踐中也被使用。在軟碳的情況下，它具有與石墨相似的結構，但不那么有序，這比石墨更有利于鈉嵌入，并且可以在低電流密度下增加比容量。軟碳較低的比表面積和表面缺陷可以減少酯電解質的消耗，有助于改善ICE。

從商業化角度來看，軟碳前驅體由無煙煤制成，無煙煤價格低廉、炭化率高、安全性好、具有一定的電化學性能，具有良好的商業化潛力。從應用場景來看，未改性容量為200-220mAh/g，充放電面積以斜坡為主，適合大功率場景。就硬碳陽極材料而言，與石墨的長程有序?qū)訝罱Y(jié)構相比，它在分子水平上具有更復雜的結構。

硬碳陽極材料的獨特結構允許各種類型的可逆鈉儲存位點，包括：通過包埋反應儲存鈉，通過在閉孔內形成原子團簇儲存鈉，在與電解質接觸的表面上電容吸附儲存鈉，以及通過在缺陷相關部位的內表面上的贗電容來存儲鈉。

材料充放電區有斜坡段和平臺段，一般比容量可達到300-350mAh/g，優化改性后可達到400mAh/g，將超過鋰石墨的理論比容量（372mAh/g）。

總之，石墨是鋰離子電池的重要陽極材料，但其在鈉離子電池中的應用受到層間距小和無法與石墨形成熱穩定嵌入化合物的極大限制，盡管可以通過用膨脹石墨擴大層間距和調整電解質來改善這一問題，但是仍然存在諸如低ICE和較差的電解質穩定性的問題。

相反，低階軟碳更有利于鈉的儲存，前驅體成本更低。硬碳陽極材料復雜的分子水平結構創造了多種類型的儲鈉活性位點，經過優化改性后，可以超過鋰石墨的理論比容量，具有很強的商業化潛力。因此，對于鈉離子碳陽極材料，選擇無定形碳，尤其是硬碳陽極材料相對更合適。





硬質碳陽極材料的潛在競爭對手



● 硅基陽極材料

硅基陽極材料的優點包括相對較高的理論容量；自然豐度（硅是地球上豐富的元素）；以及合適的電化學電勢——與硬碳陽極材料相比，不太可能形成“鋰枝晶”。當然，缺點也同樣明顯：硅材料不可避免的體積變化會導致硅基電極的結構斷裂或粉碎，進而導致SEI膜的生長失控；以及它們固有的導電性差。



● 鈦酸鋰陽極材料

鈦酸鋰正極材料也是一種可能的未來電池正極材料，其優點包括：制備方法簡單，充放電平臺高，循環穩定，庫侖效率高；“零應變”材料，晶體的體積在反應循環中保持穩定范圍（有效解決電極材料因體積變化而脫落的現象）；穩定的工作電壓鋰離子不會在電極上析出鋰枝晶；穩定的電極電壓平臺。

缺點還存在：電導率和鋰離子擴散系數低，電極在高電流密度下極化嚴重，使電極容量急劇下降，SEI膜的形成使電極和電解質長時間接觸，產生不良反應。



● 錫基陽極材料

錫基陽極材料正受到學者和企業家的廣泛關注。其優勢在于：資源豐富；理論容量高；嵌入的鋰電勢高于鋰沉淀電勢，避免了高倍率下的鋰沉積；以及高堆疊密度。缺點是Sn在循環過程中的體積膨脹率分別達到259%（鋰離子電池）和423%（鈉離子電池），嚴重影響了循環性能。



是什么決定了無定形碳的性質

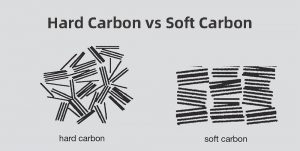

硬碳陽極材料與軟碳

非晶碳材料根據石墨化的容易程度可分為硬碳陽極材料和軟碳陽極材料。軟碳通常是經過高溫處理（2800°C以上）后可以石墨化的碳材料，無序的結構可以很容易地消除。

硬碳陽極材料通常是一種即使經過高溫處理（2800°C以上）也無法完全石墨化的碳材料，并且在高溫下難以消除無序結構。在中低溫（1000-1600°C）下，軟碳和硬碳陽極材料之間沒有明顯的邊界，可以稱為無定形碳。





盡管軟碳具有較高的容量值，但其快速的衰變率阻礙了實際應用；硬質碳陽極材料易于制備，具有較高的循環壽命，并獲得了一些實際應用。與軟碳相比，硬碳陽極材料具有更無序的結構、更高的缺陷濃度、更高雜原子含量和更大的石墨層間距，以及更封閉的孔隙結構。

這有利于Na+離子有更多的儲存位點和擴散途徑。然而，與軟碳相比，硬碳陽極材料的經濟性稍差。在鈉離子電池中，硬質碳陽極材料以其優點在當前的應用中占主導地位。此外，制備的低成本、可持續性和簡單性為硬碳陽極材料的商業化提供了更多的可能性。



前體

軟碳陽極材料和硬碳陽極材料主要取決于前驅體的性質。在碳化過程中，前體在寬溫度范圍內以熔融狀態出現的能力對于最終碳（焦炭）的石墨化是必要的。這種融合狀態允許碳層的重排形成長程有序?qū)訝罱Y(jié)構，熱分解產生的氣體可以很容易地逸出，同時殘留物的碳含量和密度增加。無定形碳通常是通過在500-1500°C的溫度下熱解有機前體而產生的。熱解后的最終產物是硬碳。熱解的最終產物是硬碳陽極材料還是軟碳，主要取決于前驅體的性質。

前驅體主要分為生物質基、聚合物基、樹脂基和煤基碳材料。生物質前驅物主要是植物的根和葉。聚合物前體通常是碳水化合物前體，包括葡萄糖、蔗糖、淀粉、纖維素和木質素，它們是衍生自生物質的化學產品。樹脂前驅體主要包括酚醛樹脂、聚苯胺和聚丙烯腈。用于生產硬質碳陽極材料的前驅體主要是生物質、樹脂和聚合物前驅體。用于制備軟碳材料的前驅體主要包括石化原料及其下游產品，如煤、瀝青和石油焦等。然而，直接碳化的軟碳材料在鈉離子電池中表現出較低的可逆容量。

無定形碳具有優異的可逆容量和循環性能，有望在控制成本后實現商業化。硬質碳陽極材料具有高克容量但成本高；軟碳材料具有低克容量，但具有性價比的優點。鈉離子電池負極材料的核心是如何降低成本。硬碳陽極材料制備的核心技術路線包括原料選擇與預處理、交聯與固化、碳化與提純。不同類型的前驅體在制備硬質碳陽極材料陽極材料方面也存在工藝差異。中間步驟的溫度控制、氣體氣氛和加熱時間影響陽極材料的孔徑、純度、氧含量和比表面積。它還間接影響電池的首次使用效率、能量密度、安全性等因素。

有機聚合物前驅體分子結構相對簡單可控，可以根據相關分子結構的需要進行設計，是制備碳材料的優秀前驅體，備受關注。與陰極材料不同，有機聚合物是通過有機小分子的催化聚合制備的，具有獲得規則形狀的硬碳陽極材料結構和合成工藝簡單的優點，對未來硬碳陽極物質材料的大規模生產和應用具有很高的研究價值。

基于生物質的前體豐富，具有可持續使用和低成本的特點。它們通常含有大量的C、一些O、H，甚至一些其他雜原子，如N、S、P等。生物質是生產可再生和可持續的低成本、高性能硬碳陽極材料前體的好選擇。生物質轉化為硬碳陽極材料的方法很簡單，如直接碳化、水熱碳化、物理或化學活化等。香蕉皮、泥炭苔、稻殼、棉花、葡萄糖、蛋白質和纖維素納米晶體等生物材料已被用作鈉離子電池的陽極材料，并顯示出良好的電化學性能。

瀝青作為一種低成本的石油化工副產品，因其成本低、含碳量高而被廣泛應用。然而，瀝青基層在高溫開裂過程中很容易形成有序結構，因此其儲存容量很低，小于100mAh/g。目前，中國科學院已經將瀝青作為軟碳前驅體，將樹脂型作為硬碳陽極材料前驅體進行改性，將它們復合，將鈉儲存容量提高到300mAh/g。



對硬質碳陽極材料的需求



鋰離子電池硬質碳陽極材料需求預測

目前，大多數布局硬質碳陽極材料的中國公司都將其應用于鋰離子電池，并取得了豐富的成果和實踐。在鋰離子電池陽極材料的選擇中，石墨已成為主要的原材料。石墨陽極的結構缺陷限制了其作為鋰離子電池陽極材料的循環穩定性和充放電效率，而硬碳陽極材料的各向同性結構特征、較大的層間距、，鋰離子在充放電過程中擴散速度的良好倍增性能使硬質碳陽極材料成為鋰離子電池領域的一種更好的選擇。

硬碳陽極材料具有各向同性的結構特性、較大的層間距、充放電過程中鋰離子的快速分散以及良好的倍增性能，使其在鋰離子電池領域有較好的應用前景。2021年，我國鋰電池負極產品出貨結構仍以人造石墨為主，占比84%；天然石墨是陽極產品的第二大細分市場，占14%；其余的陽極材料為2%。在其他部分中，硬碳陽極材料和軟碳材料是主要部分。數據顯示，2015年，軟碳和硬碳陽極材料占全球鋰電池陽極材料出貨量的1.7%。近年來，硬碳負極材料在鋰電池中的應用也取得了一些工業進展，因此我們預測在未來幾年，硬碳正極材料將是鋰電池負極的應用材料，約占2%。鋰電池的未來出貨量呈上升趨勢。

隨著全球新能源汽車滲透率的持續上升，動力電池和儲能電池的需求將繼續高速增長，而在2030年之前，其他電池系統仍難以大規模產業化發展，鋰離子電池仍將是主流技術路線。由于硬碳負極材料在鋰電池負極材料中的比例不高，鋰對硬碳正極材料的拉力較小。根據300mah/g容量、3.2V電壓平臺的硬碳陽極材料計算，1GWh鋰電池消耗的硬碳負極材料約為1125噸，我們預計到2025年將有約3.5萬噸硬碳陽極。



鈉電池用硬質碳陽極材料需求預測

硬碳陽極材料的特性及在鈉離子電池中的應用場景：最近，一個研究團隊測試了硬碳陽極物質的電化學性能，發現一種樣品用作鈉離子電池的陽極材料時，表現出369.8mAh/g的高比容量；硬質碳陽極材料具有低的氧化還原電位（0.1-1.0V）。

由于生物質相關前驅體的廣泛使用，硬碳陽極材料前驅體也成為電池陽極材料的綠色選擇?？傊阝c離子電池的應用中，與石墨相比，硬碳陽極材料具有更大的層間距，可以與鈉形成熱穩定的嵌入化合物，并且與軟碳相比具有更高的鈉存儲容量，這在鈉離子蓄電池電極、鈉離子電容器電極、，以及作為鈉離子電池相關領域的鈉基雙離子電池電極。





在比較分析了鈉離子電池、磷酸鐵鋰電池、三元電池和鉛酸電池在能量密度、循環壽命、平均電壓、安全性、倍增器性能、快速充電性能和高低溫性能方面的特點后，我們認為，鈉離子電池在電動兩輪車、低速電動車、儲能和啟停等領域有著良好的應用前景。

假設從2023年到2025年，鈉電池的更換率分別為5%、15%和25%，則對應的鈉電池裝機容量分別為9GWh、33.7GWh和72.5GWh。我們預計，2023-2025年鈉電池用硬碳陽極材料的需求量將分別為97萬噸、3620萬噸和779萬噸。
