在新的電力系統中，儲能方式將成為關鍵環節，是新能源消納和電網安全的必要保障，在發電側、電網側、電力側都將得到廣泛應用，需求空間廣闊。在中國市場，風電強制配送和儲能政策促進了儲能需求的指數式增長。

在市場需求爆發和政策鼓勵的雙重推動下，成熟的抽水蓄能和鋰電儲能方式呈現爆發式增長，其他新型儲能方式也進入發展的快車道。本帖對抽水蓄能、鋰離子電池、壓縮空氣儲能方式、鈉離子、釩液流電池和鉛碳電池等六種儲能方式的發展現狀、系統成本和應用前景進行了評估。



多種儲能方式路線進入發展快車道

根據不同的時間要求，儲能的應用場景大致可分為四類：容量型（≥4h）、能量型（約1-2H）、功率型（≤30min）和待機型（≥15min）。

電容式儲能的場景包括削峰填谷或離網儲能等。長期儲能方式有很多種，包括抽水蓄能、壓縮空氣、蓄熱、蓄冷、蓄氫，以及各種電容式儲能電池（如鈉硫電池、液流電池、鉛碳電池、鋰漿電池等）。

2017年至2020年，電網響應能源局和中國發改委降低風、光縮減率的決定，充分利用電力系統的柔性資源吸收新能源，使風、光縮減率下降到2%。同時，電網壓力凸顯，部分省份開始要求電力側配置儲能。2021年，儲能產業的多個大片文件出臺，儲能迎來了歷史性的發展機遇。

從整個電力系統的角度來看，儲能的應用場景可以分為三大場景：發電側、輸配電側、用電側。此外，應用還包括輔助服務、分布式發電和微電網。



儲能技術在電力行業應用廣泛

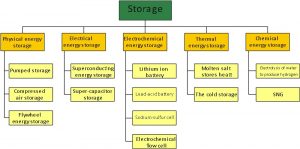

從技術原理上看，儲能方式可分為物理儲能、電化學儲能和電能儲能、熱能儲能和化學儲能方式。





在各種儲能方式中，抽水蓄能的應用最為成熟。儲熱方式也已進入大規模應用階段，我國火電靈活性改造大多采用儲熱技術；鋰離子電池儲能方式近兩年得到快速應用；壓縮空氣和液流電池也已得到商業化應用。



六種儲能方式的分析



1.抽水蓄能
抽水蓄能具有技術優良、成本低、壽命長、容量大、效率高等優點。由于抽水蓄能電站的運行方式是電能與水勢能之間的能量轉換，其儲能能力主要取決于上下水庫的高度差和水庫容量，因水蒸發漏水現象造成的損失幾乎可以忽略不計。

抽水蓄能能期無限延長，能適應各種儲能循環要求；系統的循環效率可達到70%-80%。同時，抽水蓄能電站建成后的壩體可使用100年左右，電機設備的預期使用壽命約為40-60年。





成本計算： 目前，最經濟的儲能方法是探索抽水蓄能電站的經濟性。我們計算了抽水蓄能電站儲存能量的千瓦時成本。





考慮到抽水蓄能電站的初始投資成本與項目選址密切相關，后期新項目的選址經濟性下降，初始投資成本可能上升。此外，假設電站的實際循環次數在300-500次之間。據估計，在不考慮充電成本的情況下，常規抽水蓄能電站的LOCE范圍為0.23-0.34元/千瓦時。

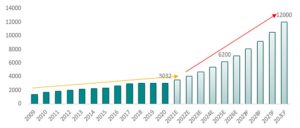

自 “十四五 “規劃以來，中國加快了抽水蓄能項目的部署。到2025年，抽水蓄能投產總規模將比 “十三五 “翻一番，達到6200萬千瓦以上（按6元/瓦計算，投資必須達到1800億元左右）；

到2030年，抽水蓄能投產總規模將比 “十四五 “再翻一番，達到1.2億千瓦左右（按6元/瓦計算，投資必須達到5400億元左右）；此外，2021年8月公布的規劃儲能項目名單中，共有551個項目，總規模達6.79億千瓦。





在政策的推動下，全國各省市迅速布局抽水蓄能項目。2022年1月以來，已有20個省份公布了2022年省級重點建設項目名單。據統計，目前各省公布的重點項目中，抽水蓄能累計裝機容量已達104.3GW，累計投資超過6000億元。



2.鋰離子電池儲能方式

2021年，鋰離子電池占中國電化學儲能裝機的89.7%，是目前最成熟、發展勢頭最迅猛的儲能方式，常見的家用鋰離子儲能電池是動力墻電池。

鋰離子儲能產業鏈由上游設備提供商、中游集成商和下游終端用戶組成。設備包括電池、EMS（能源管理系統）、BMS（電池管理系統）和PCS（轉換器）。集成商包括儲能系統集成和EPC；終端用戶由發電側、電網側、用戶側和通信/數據中心組成。





儲能電池是電化學儲能方式的核心部分。目前，市場上的主流電池按技術路線不同大致可分為鋰離子電池、鉛碳電池、液流電池和鈉離子電池。不同技術路線的電池的響應速度和放電效率不盡相同，也有各自的應用范圍和優缺點。

據統計，2021年中國儲能電池出貨量為48GWh，其中電力儲能電池出貨量為29GWh，同比增長339%；而據報道，2021年全球儲能電池總出貨量為66.3GWh，同比增長132.6%，電力系統儲能為主要增量貢獻。





磷酸鐵鋰電池儲能方式的成本分析

根據正極材料的不同，目前主流的鋰離子電池有兩種類型：三元鋰電池和磷酸鐵鋰電池。磷酸鐵鋰電池的能量密度比三元材料低，成本也更低。儲能領域?qū)δ芰棵芏纫蟛桓?，成本低、壽命長的磷酸鐵鋰電池更受歡迎。

作為整個儲能系統的核心部件，電池成本占整個儲能系統成本的50%，是儲能系統后續成本降低的重要渠道。2021年，我國磷酸鐵鋰電池儲能招標價格大多集中在1.2-1.7元/Wh。

2022年全球電化學儲能EPC成本約為261美元/kWh（折合人民幣約1.66元/Wh），預計2025年將降至203美元/kWh（折合人民幣約1.29元/Wh）。自2021年以來，大量的EPC被授予價格在1.3-1.7人民幣/千瓦時之間。



3.壓縮空氣儲能方法

壓縮空氣儲能方式在中國不斷進步。壓縮空氣儲能（CAES）、高級絕熱壓縮空氣儲能（AA-CAES）、超臨界壓縮空氣儲能系統（SC-CAES）、液體壓縮空氣（LAES）等都已被研究覆蓋。已完成500kW容量級、1.5MW容量級和10MW容量級的壓縮空氣儲能示范項目。

1978年建成的德國漢特福德商業壓縮空氣儲能電站和1991年建成的美國阿拉巴馬商業壓縮空氣儲能電站。中國已經開展了壓縮空氣、超臨界壓縮空氣和液體壓縮空氣儲能項目的研究和開發。

其中，張家口國際首個100MW先進壓縮空氣儲能示范項目于2021年底成功并網發電，整體研發過程和系統性能均處于國際領先水平。



壓縮空氣儲能的成本分析

系統效率的提高和成本的降低是壓縮空氣儲能商業化發展的基礎。目前，根據已建成和在建的項目，兆瓦級的系統效率可以達到52.1%。

10兆瓦級的系統效率可達到60.2%，100兆瓦級及以上的系統設計效率可達到70%，先進的壓縮空氣儲能系統效率可接近75%。隨著系統規模的擴大，單位投資成本也不斷降低，當系統規模增加一個數量級時，單位成本可降低30%左右。





初始投資和利用小時數的變化對千瓦時成本有很大影響，隨著技術進步，初始投資仍有下降空間。利用小時數主要取決于電站在實際運行中的利用率。每天的充放電次數越多，成本越低。在100MW/400MWh的系統中，初始投資為5-6元/W，年周期為450-600次，千瓦時成本范圍為0.252-0.413元/千瓦時。

綜上所述，壓縮空氣儲能有望在能源效率提高后成為大型儲能電站領域抽水蓄能的重要補充。



4.鈉離子儲能方式

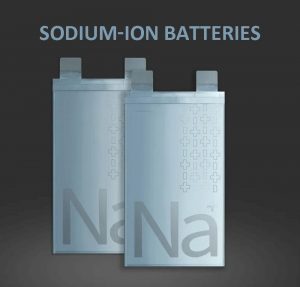

鈉離子電池有望表現良好。決定電化學儲能能否大面積應用的關鍵因素包括安全性、材料資源的可用性、高低溫性能、壽命、投資成本等。

根據鈉離子電池的最新研究進展，它在這些方面都表現出良好的性能。大規模應用后，鈉離子電池的成本有望低于鐵鋰電池，可廣泛應用于大規模電化學儲能、低速電動汽車等領域。它有望與鋰離子電池形成互補和有效的替代。



鉛酸電池、鋰離子電池和鈉離子電池的性能比較

相關研究表明，鈉離子電池的材料成本約為370元/千瓦時，隨著產業鏈的成熟，材料成本有望進一步挖掘，結合結構件和電氣件的成本，初始容量投資有望控制在500-700元/千瓦時；在性能方面，隨著研發的不斷投入和技術迭代，電池循環壽命有望超過8000次。





鈉離子電池的材料成本優勢明顯

2010年以來，鈉離子電池受到中國和其他國家學術界和產業界的廣泛關注，其相關研究也迎來了爆發式增長。中國和其他國家的許多企業正在積極進行鈉離子電池產業化的相關布局。包括FARADION、NatronEnergy、Tiamat、Kishida Chemical、Toyota、Panasonic、Mitsubishi Chemical，以及中國的Hinabattery、CATL、Natriumenergy等公司。

目前，我國在鈉離子電池產品的研發制造、標準制定和市場應用推廣方面的工作正在全面展開。鈉離子電池即將進入商業應用階段，相關工作已走在世界前列。



鈉離子成本分析 鈉離子電池儲能系統LCOS計算核心假設

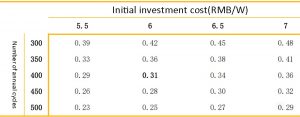

考慮到商業化后，電池的成本和性能會有很大的提高。假設初始投資成本為0.9-1.2元/Wh，壽命為10年，循環壽命范圍為2000-6000次，對鈉離子電池進行敏感性分析，如果成本低于1.1元/Wh，循環壽命在3000次以上，KWH成本將在0.270-0.662元之間，優于鐵鋰電池。

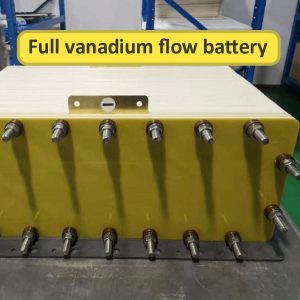

5.全釩液流電池儲能

釩電池的電能以化學能的形式儲存在不同價位釩離子的硫酸電解液中，疊加電解水力通過外部泵體，在機械動力的作用下進入電池。

在不同的儲槽和半電池循環的閉環流動中，利用質子交換膜作為電池隔膜，電解質溶液平行通過電極表面并發生電化學反應，收集并傳導電流通過雙電極板，使儲存在溶液中的化學能轉化為電能。這種可逆反應過程使釩電池能夠成功充電、放電和再充電。

液流電池具有壽命長、安全性好、輸出功率大、儲能容量大和易擴容等特點，壽命為15-20年，與其他儲能方式相比，與風電場硬件的匹配度最高，特別適合風電場儲能，滿足其頻繁充放電、大容量、長時間的儲能需求。當然，全釩液流電池的能量密度低，體積和質量比其他電池大很多，而且要求溫度環境為5-40°。





全釩液流儲能方式優勢

2010年以來，我國百萬千瓦級全釩液流電池示范工程開始陸續開展。2019年以來，我國液流電池儲能示范項目正在加快建設。

一期 “200MW/800MWh大連液流電池儲能調峰電站國家示范工程 “100MW/400MWh全釩液流電池儲能電站已完成主體工程建設，進入單體模塊調試階段。預計6月份完成并網調試，這是目前世界上最大的釩液流儲能項目。



中國近年來規劃或建設的釩液流儲能項目

目前，成本問題仍是釩電池大規模商業應用的最大挑戰。由于缺乏商業規模，且受設備、容量和前期投資高的限制，參考大唐10MW/40MWh全釩液流電池儲能系統設備招標和大連液流電池儲能調峰電站國家示范工程投資情況，預計釩電池的初始成本約為鋰電池的3倍。



全釩液流電池儲能系統LCOS計算的核心假設

初始投資和利用小時數的變化對千瓦時有很大影響，但隨著技術進步，初始投資仍有下降空間。利用小時數主要取決于電站實際運行中的利用率。在一個100MW/400MWh的系統中，當初始投資為11-13元/W，年循環次數達到600次以上時，儲能千瓦時的成本范圍為0.44-0.69元/千瓦時。
全釩液流電池LCOS的敏感度分析（人民幣/千瓦時）

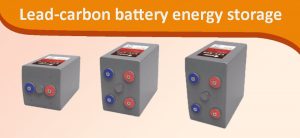

6.鉛碳電池儲能方式

鉛碳電池是一種電容式鉛酸電池，是由傳統的鉛酸電池演變而來的技術。普通鉛酸電池的正極活性材料是氧化鉛（PbO2），負極活性材料是鉛（Pb）。如果將負極活性材料Pb全部換成活性炭，普通鉛酸電池就變成了混合電容器。如果將活性炭混入負極活性材料Pb，普通鉛酸電池就變成了鉛炭電池。



鉛碳儲能方法的進展

美國Axion公司于2006年建立了鉛碳電池生產線，并于2009年開始批量銷售鉛碳電池。中國領先的酸電池工廠已經開展了鉛碳電池的研發和生產，例如，圣陽股份與日本古河公司于2014年簽署合作協議，授權圣陽股份在中國工廠進行鉛碳電池本地化生產；





南都電源先后開發了臨安2MWh、浙江鹿島4MWh微電網儲能、珠海萬山島6MWh等儲能項目板塊；2018年，信威集團 “電力儲能用鉛炭電池2V1000 “項目獲得浙江省科技進步二等獎；天能電源表示，其高性能鉛炭電池是自主研發的具有國際領先技術水平的新型電池。

2020年12月，獲得國務院批準的中國工業領域的最高獎項–中國工業大獎項目獎。鉛炭電池的敏感性分析表明，初始投資成本為0.8-1元/瓦，年循環次數達到500次以上時，鉛炭電池儲能千瓦時的成本范圍為0.52-0.747元/千瓦時。通過計算和比較發現，雖然鉛炭電池的初始投資成本較低，但其放電深度低于其他儲能方式，因此千瓦時的成本優勢并不明顯。

此外，如果考慮到實際使用中的能量損耗成本，鉛碳電池由于其能量效率低于鐵鋰電池，將處于一定的劣勢。在新型儲能條件下，鉛炭電池也有望通過技術進步實現能效提升和成本降低。
