1973年，英國化學家惠廷厄姆（Whittingham）使用具有層狀結構的二硫化鈦?zhàn)鳛殛帢O，鋰金屬作為陽極組裝成電池，現代鋰離子電池的發展由此開始。

然后，吉野昭昭在陽極上涂了一層石墨，使現代鋰離子電池走上了廣泛商業化的道路。

2019年諾貝爾化學獎?lì)C給了惠廷厄姆、古德諾和吉野昭昭，他們發明了層狀尖晶石狀陽極和陰極材料，為鋰離子電池的成功做出了貢獻。



鋰離子電池的結構類似于漢堡

陽極使用碳材料，如石油焦，陰極使用層狀材料，如金屬鹽，鋰離子電解質和隔膜的中間體，是鋰離子電池的主要形式，結構類似于漢堡：

陽極和陰極就像兩片面包，中間的雞肉充當傳導鋰離子的電解質和阻擋電子的膜。

鋰離子電池中儲存的能量主要取決于陰極和陽極材料可儲存的鋰離子量。

鋰離子需要嵌入層狀材料中進行儲存，這將在電池中占據大量的質量和體積，導致電池的能量密度低。

想象一座建筑，其中鋼筋混凝土骨架就像陰極/陽極極中的分層支撐材料。盡管鋼筋混凝土占據了建筑的大部分空間和重量，但真正為公司做出貢獻的是工人。

在這里工作的人都是鋰離子。此外，每個工人占用的空間越大，可以容納的人就越少，如果每個工人的生產力都一樣，公司的整體盈利能力就越低。



鋰離子電池正極材料：安全、成本和容量之間的矛盾

鋰離子電池是有用的，但其有限的容量和緩慢的充電速度無法滿足當今電子信息時代對電池容量和功率的日益增長的需求。

目前主流鋰離子電池的能量密度約為300Wh/kg。也就是說，3.3千克鋰離子電池可以攜帶1度電。相比之下，汽油的能量密度約為13000 Wh/kg，是鋰離子電池的40多倍。





即使考慮到汽車內燃機不到40%的熱效率，電動汽車的續航能力與燃油車相比仍有很大差距。

近年來，降低成本、提高安全性和提高產能是陰極材料商業化發展的主要目標。

如前所述，陰極材料可以被認為是含有鋰離子的建筑，它只能儲存能量，而層狀框架材料只能提供支撐。

因此，理論上，從降低成本的角度來看，一方面，昂貴的分層框架可以用低成本的材料代替，就像純大理石房屋用混凝土代替一樣；另一方面，考慮每單位體積的材料包裝更多的鋰離子，比如把一個單獨的辦公室變成一個隔間。

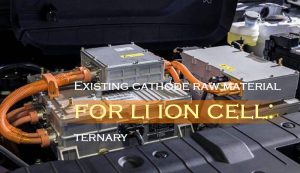

現有陰極原料：三元

在現有的陰極材料中，鈷的價格更高，容量更低，因此逐漸開發出成本更低、容量更大的由錳和鎳氧化物制成的陰極材料。

例如，目前已經廣泛使用的三元正極材料（NCM）是一種由鎳、鈷和錳氧化物組成的鋰鹽（LINI1-X-YCoxMnyo2），它實現了在低成本框架中填充更多鋰離子的效果。

然而，三元鋰電池近年來一直面臨安全問題。原因是鎳在電池充電過程中容易產生價態變化，從而導致氧原子沉淀。強氧化性氧原子與有機電解質發生劇烈反應，導致電池燃燒/爆炸。





現有陰極原料：磷酸鐵鋰

如果說安全是首要出發點，那么現在最成熟可靠的正極材料就是磷酸鐵鋰。磷酸鐵鋰將原建筑的大平面結構改為特殊的橄欖石結構。

橄欖石結構可以類似于在大的平坦層上添加額外的結構支撐，以將鋰離子存儲在單獨的“細胞”中。由于每個房間周圍都有足夠的支撐，電池在使用中不易發生地板塌陷，這大大提高了電池的安全性。

然而，麻煩的是，由于鋰離子“躺平”在過于“舒適”的生活環境中，鋰離子嵌入釋放過程阻力高，電池電量低。

特別是在低溫環境下，鋰的進出速度極為緩慢，電池容量甚至可能衰減到50%以下，在寒冷地區使用極為不友好。此外，單室結構進一步降低了鋰離子電池的能量密度。

磷酸鐵框架（FePO4）的分子量為150.8 g/mol，鋰離子僅為7 g/mol。換言之，磷酸鐵鋰的重量只有4%是能夠提供電池容量的鋰離子，并且大部分重量被支撐的磷酸鐵占據。

如上所述，如果不放棄“將鋰離子嵌入夾層/晶格”的想法，就很難真正提高陰極材料的容量。

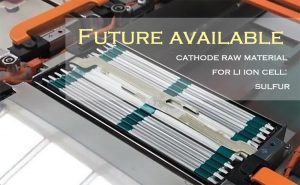

鋰離子電池未來可用的陰極原料：硫





近年來，基于鋰化學反應的正極材料逐漸被提出，典型代表是硫（S）。與鋰不同，硫可以與鋰形成化合物L(fēng)i2S，這意味著每個原子量為32的硫原子可以與兩個鋰離子鍵合

與現有鋰金屬相比，硫的容量可提高10倍，被認為是一種有前途的下一代正極材料。

目前，世界各地已經出現了相關的小規模商業產品，相信它們將在不久的將來逐步取代層狀鋰材料進入消費領域。



鋰離子電池陽極材料

接下來是陽極材料，這是鋰離子電池安全的關鍵。任何使用過NimH電池的人都應該熟悉“記憶效應”這一術語。

記憶效應是，如果一個電池沒有完全充電和放電，它只能在下一次充電和放電中使用上一個循環的部分，就好像記得以前的經歷一樣。

因此，在使用鋰離子電池的早期，許多用戶習慣性地將電池充電至0%，然后在達到100%時拔下。不幸的是，這樣的操作會縮短鋰離子電池的壽命，并使其更有可能導致電池故障或安全問題。為什么？

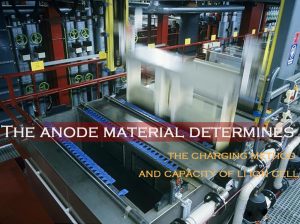

陽極材料決定鋰離子電池的充電方法和容量

目前，用于鋰離子電池的陽極材料主要基于石墨和其他層狀碳材料。其原理類似于陰極材料，即在石墨層之間嵌入鋰離子以進行儲存。

鋰離子放電時離開石墨層，充電時返回石墨層。然而，石墨不同于正極材料的鋰鹽，其層間結合能力相對較弱，在充放電過程中容易剝離層。

幸運的是，石墨將在電池壽命早期的幾個循環中，在附著于電解質的一側形成一層稱為固體電解質層（SEI層）的保護膜。

這種保護膜只有納米級厚度，但韌性強，成分復雜。它主要由有機電解質與石墨表面的鋰離子發生化學反應而產生。該SEI層可以鎖定石墨并防止層剝離現象。





在鋰離子電池的實際使用中，如果過度放電，即石墨層中的鋰離子已經耗盡，并且它繼續從石墨層中需要鋰離子，那么SEI層中的li離子必須離開電極，導致SEI層的破壞。

同樣，如果鋰離子電池被過度充電，石墨層之間的位置已經被完全占據，新的鋰離子不能被嵌入，只能沉積在石墨表面形成鋰金屬，這會產生鋰枝晶并穿透SEI層，導致SEI層被破壞。

因此，從電池安全和健康的角度來看，建議用戶在充電時使用帶有鋰離子電池的設備，不必等到電池耗盡或充滿電池。

就容量而言，它類似于陰極的層狀材料。由于鋰離子也基于嵌入釋放原理儲存在石墨等碳材料中，大量的質量和空間被不提供容量的石墨占據，因此開發新的陰極材料勢在必行。



未來可用于鋰離子電池的陽極材料：石墨烯

有大量下一代陽極材料正在開發中：石墨烯是最常被提及的下一代負極材料之一。石墨烯是單層石墨。

與鋰離子需要嵌入石墨中的兩個石墨層之間相比，石墨烯可以以單層結構直接嵌入鋰離子，因此容量直接翻倍。此外，硅、錫等材料可以與鋰離子反應形成Li4Si、Li4Sn等材料，這些材料具有更大的容量潛力，目前是陽極的重要研究重點。

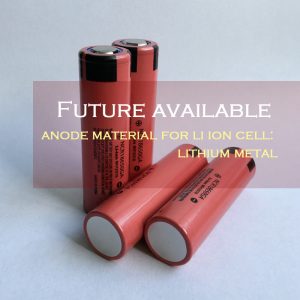

鋰離子電池未來可用的陽極材料：鋰金屬

科學家們更關心的是鋰陽極，它曾經被認為是一個安全問題。

鋰在鋰金屬陽極中的儲存不再依賴于鋰離子在層狀材料中的插入和釋放，而是直接將鋰離子還原為用于儲存的元素材料，因此陽極的100%重量和體積可以提供容量，是最有效的陽極材料。

事實上，最早的鋰離子電池直接使用鋰金屬作為陽極，但在循環過程中會發生不均勻的沉積，形成鋰金屬的“尖端”，尖端周圍形成更強的電場，促進后續鋰離子在尖端的加速沉積。

因此，大量尖銳和分形的鋰枝晶將繼續形成，并最終刺穿電池隔膜，導致電池內部短路、電池故障甚至安全事故。鋰金屬陽極的成功很大程度上取決于固體電解質的開發。



固體電解質：鋰陽極復興的關鍵

還記得我們前面提到的鋰離子電池的漢堡模型嗎？調味的關鍵在于最后加入的醬汁。醬汁將面包和肉的味道有機地融合在一起，實現了漢堡味道和味道的雙重升華。

如果醬汁溢出系統，可能會造成吃漢堡時最大的安全隱患——弄臟衣服。鋰離子電池也是如此。



液體電解質是鋰離子電池的標準

幾乎所有市售的鋰離子電池都使用由液體有機溶劑（醬汁）和溶解的可溶性鋰鹽（肉）組成的液體電解質（凝膠電解質）。

使用液體電解質的原因是鋰離子需要在陰極和陽極之間遷移以儲存/釋放能量，而鋰是反應性的，需要液體有機溶劑才能安全操作和高效運輸。

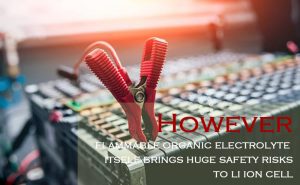

然而，易燃的有機電解質本身給鋰離子電池帶來巨大的安全風險，特別是當鋰金屬用作陽極時，鋰枝晶的生長容易導致電池內部短路，導致熱失控將導致有機電解質的揮發和燃燒。





因此，開發能夠傳導鋰離子的固體電解質不僅避免了電池中使用可燃材料，還有效抑制了由于固體電解質而導致的鋰枝晶的生長。

但這很難做到，甚至比讓人們接受沒有醬汁的漢堡還要難。



固體電解質更難應用

主要困難是鋰離子在固體中的遷移率難以滿足需求。魚可以在水中快樂地游泳，但在冰中很難移動，最終會變成死魚。

鋰離子也是如此。鋰離子在液體電解質中遷移很快，但在固體中很難遷移。鋰離子的遷移困難意味著電阻增加和電池電量降低：想象一下，充電兩小時就能通話五分鐘？

另一個困難是，即使使用固體電解質，由于固體電解質本身是剛性材料，鋰枝晶的生長仍會刺穿固體電解質，導致電解質開裂和電池?fù)p壞。

為了解決這個問題，科學家們采取了相反的方法，提出了使用軟層的想法?！叭绻腆w電解質太硬，就把它變成軟層?！惫鸫髮W(xué)李欣及其團隊最近在《自然》雜志上發表的一篇論文給固體電解質注入了強心劑。

為了抑制鋰枝晶的生長，他們?cè)O(shè)計了一種具有五層豪華漢堡結構的固體電解質：石墨LPSCI LGPS LPSCI石墨。這確保了在10000次循環后，鋰離子電池仍具有其初始容量的82%。

這種自修復策略非常靈活，與提高固體電解質模量和防止鋰枝晶擊穿的策略相比，可能會加速固體電解質的研發。

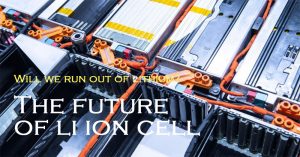

下一代鋰離子電池和材料

（1） 尋找鋰離子電池的新電極材料：

首先，它必須是可擴展的，它的能量密度也必須考慮在內。

當從大型數據庫中篩選和預測電極時，有必要考慮它們是否能夠在電池循環期間保持結構穩定性以及合成的可能性。

（2） 根據不同的應用領域和場景，選擇不同類型的鋰離子電池：

例如，鈦酸鋰（LTO）電池可以應用于快速充電領域，并且具有優異的安全性和高低溫性能。

可以輸出不同電壓的電池可能更適合微電子應用（例如計算機芯片），不需要DC-DC轉換，并且更容易與能量采集電子設備集成；醫用電池的成本可能不是最重要的，但安全是最重要的。





（3） 替代傳統的液體電解質，如離子液體、高鹽濃度電解質和固體電解質：

例如，鋰金屬作為陽極受到廣泛關注，但鋰枝晶的形成一直是一個安全隱患，因此鼓勵開發基于固體電解質的全固態電池。

（4） 開發陰離子REDOX反應，如鋰空電池、鋰硫電池等：

例如，在鋰硫電池中，硫離子S2-被可逆地氧化為多硫化物和元素硫。

然而，當陰離子是氧離子時，情況明顯不同，這可以與陽離子REDOX反應同時發生，如通常所說的富鋰材料，這往往會導致氧損失和結構不穩定，電壓衰減更嚴重，如何抑制氧損失，避免結構變化是未來的努力。

（5） 開發除鋰以外的其他堿金屬系統的電池：

例如，鈉、鎂、鈣、鋁、鈉離子電池系統與鋰離子電池系統最接近，但仍存在顯著差異。

由于Na的尺寸半徑更大，它具有不同的配位環境和晶格（例如，石墨不能含有Na+），鈉鹽在SEI中的溶解度更高。這也意味著需要不同的電解質添加劑。

（6） REDOX液流電池的開發
