鋰離子電池負極材料的介紹

文章來源:本站 人氣:170 次 發表時間:2023-08-18



目前,鋰離子電池負極材料通常是碳材料,如石墨、軟碳(如焦炭等)和硬碳。正在探索的負極材料有氮化物、PAS、錫基氧化物、氧化錫、錫合金和納米負極材料。作為鋰離子電池負極材料,需要具有以下特性。

(1) 鋰離子插入負極基質的氧化還原電位盡可能低,接近鋰金屬的氧化還原電勢,從而導致電池的高輸出電壓。

(2) 基質中大量的鋰可以進行可逆的插入和脫插入,以獲得高容量密度,即可逆的x值盡可能大。

(3) 鋰的插入和脫嵌應該是可逆的,并且在插入/脫嵌過程中主體結構沒有或幾乎沒有變化,從而使其盡可能大。

(4) 氧化還原電位隨x的變化應盡可能小,這樣電池的電壓不會發生顯著變化,可以保持更平穩的充電和放電。

(5) 插入化合物應當具有良好的導電性和離子導電性,從而可以減少極化并且可以進行大電流充電和放電。

(6) 該主要材料具有良好的表面結構,并且可以與液體電解質形成良好的SEI膜。

(7) 插入的化合物在整個電壓范圍內具有良好的化學穩定性,并且在形成SEI膜后不與電解質等反應。

(8) 鋰離子在主要材料中具有大的擴散系數,這有利于快速充電和放電。

(9) 從實用的角度來看,主要的鋰離子電池負極材料應該是廉價的、對環境無污染的。



碳鋰離子電池負極材料

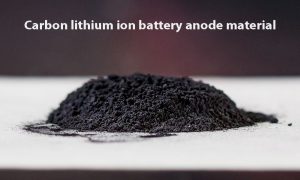

碳鋰離子電池負極材料

碳負極鋰離子電池在安全性和循環壽命方面表現出更好的性能,而碳鋰離子電池負極材料價格低廉且無毒,因此碳負極材料在商用鋰離子電池中得到了廣泛應用。近年來,隨著對碳材料的不斷研究,人們發現通過對石墨和各種碳材料進行表面改性和結構調整。

或者使石墨部分無序,或者在各種碳材料中形成納米級的孔、孔和通道等結構,鋰的嵌入-脫嵌不僅可以根據化學計量的LiC6進行,還可以進行非化學計量的嵌入-去嵌入,其比容量大大增加,從LiC6的理論值372mAh/g提高到700mAh/g~100mAh/g,使鋰離子電池的比能量大大提高。

目前,已經研發的鋰離子電池負極材料主要包括:石墨、石油焦、碳纖維、熱解炭、中間相瀝青基碳微球(MCMB)、炭黑、玻璃碳等,其中石墨和石油焦是最有價值的應用。



石墨基碳鋰離子電池負極材料的嵌鋰特性為:

(1) 低而平坦的鋰插入電勢可以為鋰離子電池提供高而平滑的工作電壓。大部分鋰插入容量分布在0.00和0.20V之間(相對于Li+/Li)。

(2) 高鋰插入容量,LiC6的理論容量為372mAh.g-1;

(3) 與有機溶劑的相容性差,易于溶劑共插入,鋰插入性能降低。



用于鋰嵌入和去除的石油焦基碳材料的性能為:

(1) 在開始的鋰插入過程中沒有出現明顯的電勢平臺。

(2) x=0.5左右的插層化合物L(fēng)ixC6的組成和鋰插入容量與熱處理溫度和表面狀態有關。

(3) 具有良好的溶劑相容性和循環性能。



根據石墨化程度,一般的碳鋰離子電池負極材料分為石墨、軟碳、硬碳。



石墨

石墨鋰離子電池負極材料導電性好,結晶度高,具有良好的層狀結構,適用于嵌鋰脫嵌,形成鋰-石墨夾層化合物,充放電容量可達300mAh.g-1以上,充放電效率90%以上,不可逆容量50mAh.g-1以下。

鋰在石墨中的脫嵌反應約為0~0.25V,具有良好的充放電平臺,可與鈷酸鋰、錳酸鋰、鎳酸鋰等正極材料中提供鋰源的正極材料相匹配。與組合電池的平均輸出電壓相匹配,是目前鋰離子電池最常用的正極材料。石墨包括人造石墨和天然石墨兩大類。



(1) 人造石墨

人造石墨是將易石墨化的碳(如瀝青焦)在1900~2800℃的N2氣氛中高溫石墨化而成。常見的人造石墨包括中間相碳微球(MCMB)和石墨纖維。MCMB是高度有序的層狀堆疊結構,可以由煤焦油(瀝青)或石油渣油制成。在700°C以下的熱解碳化處理下,鋰的嵌入容量可以超過600mAh.g-1,但不可逆容量更高。

當熱處理溫度超過1000℃時,MCMB的石墨化程度增加,可逆容量增加。通常石墨化溫度控制在2800°C以上,可逆容量可達300mAh.g-1,不可逆容量小于10%。氣相沉積石墨纖維是一種管狀中空結構,放電比容量超過320mAh.g-1,首次充放電效率為93%,可以大電流放電,循環壽命長,但制備過程復雜,成本高。

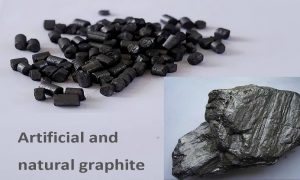

人造和天然石墨



(2) 天然石墨

天然石墨是一種較好的鋰離子電池負極材料,理論容量為372Amh/g,形成了具有高可逆容量、充放電效率和工作電壓的LiC6結構。石墨材料具有明顯的充放電平臺,放電平臺對鋰電壓很低,電池輸出電壓高。

天然石墨有兩種類型,無定形石墨和磷片狀石墨。非晶態石墨純度低。可逆比容量僅為260mAh·g-1,而不可逆比容量在100mAh.g-1以上。磷片石墨的可逆比容量僅為300~350mAh.g-1,不可逆比容量小于50mAh.g-1或更大。

天然石墨是一種非常理想的鋰離子電池負極材料,因?yàn)槠浣Y(jié)構完整,嵌入的鋰位置多,容量大。其主要缺點是對電解質敏感,在大電流充電和放電中性能較差。

在放電過程中,由于電解質或有機溶劑的化學反應,正極表面會形成固體電解質界面(SEI)膜,鋰離子的插入和脫插入導致石墨薄片層的體積膨脹和收縮,容易導致石墨粉化。天然石墨的不可逆容量較高,循環壽命有待進一步提高。



(3) 改性石墨

通過石墨改性,如將聚合物熱解碳氧化并包覆在石墨表面,形成具有核殼結構的復合石墨,可以改善石墨的充放電性能和循環性能。

通過氧化石墨表面,可以降低Li/LiC6電池的不可逆容量,提高電池的循環壽命,可逆容量可達446mAh.g-1(Li1.2C6)。對于石墨材料的氧化劑,可以選擇HNO3、O3、H2O2、NO+、NO2+。石墨氟化可以在高溫下通過氟蒸氣與石墨直接反應獲得(CF)n和(C2F)n,也可以在100°C下在路易斯酸(如HF)的存在下獲得CxFn。碳鋰離子電池陽極材料在氧化或氟化后的容量將增加。



(4) 石墨化碳纖維

氣相生長碳纖維VGCF是一種由碳?xì)浠衔镏苽涞匿囯x子電池負極材料。2800℃處理的VGCF具有高容量和穩定的結構。中間相瀝青碳纖維(MCF)。3000℃處理后的MCF具有中心為層狀組織的放射狀晶體結構,是一種類似巖石焦油的無序?qū)邮Y(jié)構,具有較高的比容量和庫侖效率。碳纖維具有不同的結構和不同的嵌鋰性能,其中子午結構的碳纖維具有最佳的充放電性能,同心結構的碳碳纖維易于與溶劑分子共包埋。因此,石墨化瀝青基碳纖維的性能優于天然鱗片石墨。

當達到最大鋰嵌入極限(LiC6)時,石墨的體積僅增加約10%。因此,石墨可以在重復的鋰包埋去除過程中保持電極尺寸穩定,從而使碳電極具有良好的循環性能。石墨還存在一些缺點,如對電解質選擇性強,僅在某些電解質中具有良好的電極性能;耐過充和過放性差,石墨中Li+的擴散系數小,不利于快速充放電等。因此,有必要對石墨進行改性,合成了中間相碳微球(MCMB)、無定形碳(有機物熱碳)和包封石墨,與石墨相比,它們的充放電性能顯著提高。



軟碳

軟碳,即易石墨化碳,是指在2500°C以上的高溫下可以石墨化的無定形碳。軟碳結晶度低(即石墨化),晶粒尺寸小,晶面間距大,與電解質的相容性好,但首次充電/放電的不可逆容量較高,輸出電壓較低,沒有明顯的充電/放電平臺電位。常見的軟碳包括石油焦、針狀焦、碳纖維、碳微球等。

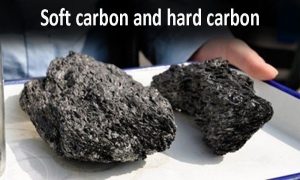

軟碳和硬碳



硬質碳

硬質碳是指難石墨化的碳,是聚合物熱解的碳。這種碳即使在2500℃以上的高溫下也很難石墨化,常見的硬質碳有樹脂碳(酚醛樹脂、環氧樹脂、聚糠醇PFA-C等)、有機聚合物熱解碳(PVA、PVC、PVDF、PAN等)、炭黑(乙炔黑)。

硬碳具有非常大的鋰容量(500~1000mAh.g-1),但它們也有明顯的缺點,如首次充放電效率低、沒有明顯的充放電平臺以及雜質原子H的存在導致的大的電勢滯后。



無碳鋰離子電池負極材料



氮化物

鋰過渡金屬氮化物具有非常好的離子導電性、電子導電性和化學穩定性,用作鋰離子電池負極材料,其放電電壓通常在1.0V以上。電極的放電比容量、循環性能和充放電曲線的平滑度因材料類型的不同而有很大差異。例如,當Li3FeN2用作LIB正極時,放電容量為150mAh/g,放電電位約為1.3V(相對于Li/Li+),充電和放電曲線非常平坦,沒有放電滯后,但容量有明顯的衰減。但是充電和放電曲線不是很平滑,具有明顯的電勢滯后和容量衰減。目前,這些材料需要深入研究才能達到實際應用。

氮化物系是一種反螢石(CaF2)或Li3N結構的化合物,具有良好的離子導電性和接近鋰金屬的電極電勢,可作為鋰離子電極的負極??梢酝ㄟ^陶瓷法合成Li7MnN4和Li3FeN2等具有抗螢石結構的Li-M-N(M為過渡金屬)化合物。也就是說,過渡金屬氧化物和氮化鋰(MxNx+Li3N)在1%H2+99%N2氣氛中直接反應,也通過Li3N與金屬粉末反應。Li7MnN4和Li3FeN2都具有良好的可逆性和高比容量(分別為210和150mAh.g-1)。

在Li7MnN4的充放電過程中,過渡金屬價態發生變化以保持電中性,該材料具有相對較低的比容量,約為200mAh/g,但循環性能良好,充放電電壓平坦,沒有不可逆容量,尤其是當該材料用作鋰離子電池陽極材料時,不能提供鋰源的陽極材料可以用于與之匹配用于電池。

Li3-xCoxN屬于Li3N結構的鋰過渡金屬氮化物(其通式為Li3-xMxN,M為Co、Ni、Cu),該材料具有高比容量,可達到900mAh/g,無不可逆容量,充放電電壓平均約為0.6V,也可與不能提供鋰源的正極材料相匹配,形成電池,目前這種材料包埋鋰、脫鋰的機理及其充放電性能還有待進一步研究。



錫基鋰離子電池負極材料



(1) 氧化錫

氧化錫,包括氧化亞錫、氧化錫及其混合物,具有一定的可逆電鋰容量,該容量高于石墨材料,高達500mAh/g或更高,但第一不可逆容量也更大。當用作負極時,SnO/SnO2具有高比容量和相對低的放電電勢(相對于Li/Li+約為0.4-0.6V)的優點,但其第一不可逆容量損失大,容量衰減快,并且曲線不是很平滑。然而,其首次不可逆容量損失較大,容量衰減較快,放電電位曲線不太平滑。根據制備方法的不同,snO/SnO2具有非常不同的電化學性質。例如,通過低壓化學氣相沉積方法制備的SnO2的可逆容量大于500mAh/g,并且循環壽命更理想,并且在100次循環后沒有衰變。

而采用簡單加熱的溶膠-凝膠法制備的SnO和SnO2的循環性能并不理想。在SnO(SnO2)中引入一些非金屬和金屬氧化物,如B、Al、Ge、Ti、Mn、Fe等,并進行熱處理,可以得到一種稱為無定形錫基復合氧化物(簡稱ATCO)的無定形復合氧化物,其可逆容量可達600mAh/g以上,體積比容量大于2200mAh/cm3。負極(500~1200mAh/cm3)是當前碳材料的兩倍多,顯示出良好的應用前景。這種材料目前的問題是首次出現高不可逆容量,充電/放電循環性能也需要進一步提高。



(2) 錫復合氧化物

鋰離子電池負極用錫基復合氧化物是通過將SnO、B2O3、P2O5按一定化學計量比混合,在1000°C下與氧氣燒結,并快速冷凝形成無定形化合物來制備的,其組成可表示為SnBxPyOz(x=0.4~0.6,y=0.6~0.4,z=(2+3x-5y)/2),其中錫為Sn2+。與氧化錫(SnO/SnO2)相比,錫基復合氧化物的循環壽命大大提高,但仍難以達到工業標準。

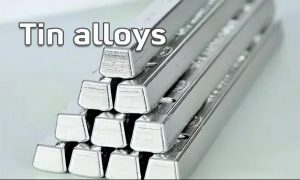

錫合金



(3) 錫合金

某些金屬如Sn、Si和Al在嵌入鋰中時形成具有高鋰含量的鋰金屬合金。例如,Sn的理論容量為990mAh/cm3,接近石墨理論體積比容量的10倍。為了降低電極的不可逆容量并保持負極結構的穩定性,可以使用由25%Sn2Fe+75%SnFe3C組成的錫合金作為鋰離子電極的負極。

Sn2Fe是活性顆粒,可以與鋰金屬形成合金,SnFe3C是非活性顆粒,在電極循環過程中可以保持電極的基本骨架。這種錫合金的體積比容量是石墨材料的兩倍。由25%Sn2Fe+75%SnFe3C組成的電極可以獲得1600mAh.g-1的可逆容量,并表現出良好的循環性能。

合金陽極材料的主要問題是一次效率低和循環穩定性問題,必須解決負極材料在重復充放電過程中體積效應造成的電極結構損傷。純金屬材料負極的循環性能很差,安全性不好。合金負極與其他柔性材料的復合使用有望解決這些問題。



鋰鈦復合氧化物

用作鋰離子電池負極的鋰鈦復合氧化物主要為Li4Ti5O12,其制備方法主要有:高溫固相合成法、溶膠-凝膠法等。

(1) 高溫固相合成法

將一定量的TiO2、LiCO3混合研磨,然后在空氣氣氛中在1000℃下冷卻至室溫26h,得到Li4Ti5O12。將TiO2、LiOH.H2O混合研磨,然后在空氣氣氛中在700℃下冷卻至室溫24小時,得到目標產物。

碳納米管

碳納米管是近年來發現的一種新型碳晶體材料,是一種直徑為幾納米至幾十納米、長度為幾十納米至幾十微米的中空管,具有以下特性。

采用直流電弧法和催化熱解法制備了納米管。催化熱法是通過在500°C下在Ni+Al2O3催化劑顆粒上熱解20%H2+80%CH4混合物來進行的。將熱解樣品研磨并在熱硝酸(80°C)中浸泡48小時,以從碳管中去除催化劑,用水反復洗滌和過濾,直到洗滌溶液的pH=6,過濾后的樣品在160°C下干燥。直流電弧法是用高純度石墨棒作為電極,在氬氣的保護下,在封閉電弧爐中打弧,得到的產品是含有C60系列產品的碳納米管。碳納米管可以通過化學氧化法分離。

納米負極材料的主要目的是利用材料的納米特性,減少充放電過程中體積膨脹和收縮對結構的影響,從而提高循環性能。實際應用表明,有效利用納米性能可以提高這些鋰離子電池負極材料的循環性能,但離實際應用還有很長的路要走。關鍵原因是納米顆粒隨著循環逐漸結合,從而再次失去納米顆粒的獨特性質,導致結構破壞和可逆容量衰減。此外,納米材料的高成本已成為限制其應用的主要障礙。



碳納米管



總之,在鋰離子電池負極材料中,石墨基碳負極材料因其來源廣泛、價格低廉而成為主要的負極材料。除了石墨化中間相碳微球(MCMB)和低端人造石墨市場份額較小外,改性天然石墨的市場份額越來越大。非碳負極材料具有較高的體能密度,越來越引起科研人員的興趣,但它們也存在循環穩定性差、不可逆容量大、材料制備成本高的問題,至今未能實現工業化。

負極材料的發展趨勢是以提高容量和循環穩定性為目標,通過各種方法將碳材料與各種大容量無碳負極材料復合,研究開發出適用的新型大容量、無碳復合負極材料。
