相同的基本電子硬件將用于低壓和高壓鋰電池系統（如UPS鋰電池、鋰離子汽車電池等）。

它們包括：主接觸器、預充接觸器、高壓互鎖回路（HVIL）、手動維修斷路器（MSD）、保險絲、總線、電池連接板、低壓線束和高壓線束。這些部件統稱為高壓前端（HVFE）。



低壓和高壓鋰電池系統

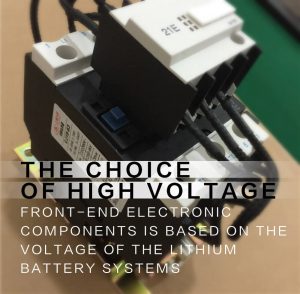

高壓前端電子元件的選擇取決于鋰電池系統的電壓。對于電壓超過60V的系統，應考慮使用高壓設備，因為暴露于60V以上的高壓可能會導致嚴重傷害甚至死亡。

因此，高壓（HV）系統需要額外的安全預防措施，在設計中必須考慮這些措施，以確保操作員在系統操作或維護期間的安全。

如果鋰電池系統的電壓低于60伏，人們觸摸它時會感到麻木，但通常不會危及生命。因此，理論上安全的電池系統更傾向于低電壓設計。





盡管低壓鋰電池系統不需要像高壓系統那樣復雜的硬件和控制部件來確保安全，但仍然需要適當?shù)陌踩到y(tǒng)。

大多數汽車應用的電壓峰值約為400 V，而發電站和一些工業應用中的mWH級電池系統可超過1000 V。所選擇的高壓設備類型必須適合系統的最高電壓。

如電池管理系統（BMS）文章中所述，電池設計中的另一個重要事項是確保系統的電磁兼容性（EMC）和抗電磁干擾（EMI）。

這包括正確使用屏蔽布線，以及評估系統中PCBS和控制面板的設計和放置。此外，包裝材料也有助于提高鋰電池系統的電磁兼容性和抗電磁干擾性。



接觸器/繼電器

機電開關或繼電器的目的是連接電路以允許電流流動，或斷開電路以阻止電流流動。

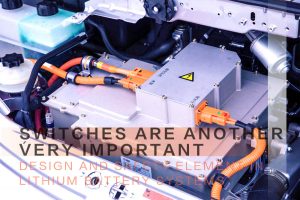

開關是鋰電池系統中另一個非常重要的設計和安全元件，因為它們可以停止或斷開電池的電流和電壓輸出。開關被視為機電設備，是一種機械操作。

開關通常密封在充滿不導電氣體的氣密容器中，這樣不僅可以在電路打開或損壞時避免火花，還可以在腐蝕性環境中使用，例如在汽車尾氣的惡劣環境中，以避免污染或腐蝕。

現在有許多大公司為電氣系統提供成品開關。因此，人們更愿意與這些組件的制造商合作，為他們的鋰電池系統選擇合適的開關，而不是自己設計開關。

開關通常使用預充電接觸器或預充電電阻器連接。這是一個與主開關并聯的輔助開關。該開關的功能是在主開關閉合時避免突然的高電流情況。





輔助開關需要首先閉合，以允許小電流流入系統，這樣當主開關完全閉合以形成回路時，可以防止其他電路損壞，或者主開關在閉合位置熔斷。

本段下圖顯示了與預充電開關并聯的三個主開關。在圖的頂部，主開關和預充電開關都斷開，因此此時鋰電池系統中沒有電流，即位置打開。

在中間電路圖中，預充電開關閉合，因此此時允許少量電流流動，而主開關保持關閉狀態達預定時間。在最終的電路圖中，主開關也閉合，鋰電池系統允許所有電流流過，系統開關處于打開位置。

在大多數鋰電池系統中，只有一個開關和一個預充電開關。然而，一些大型系統由一系列并聯電路組成，每個串聯電路都有自己的控制開關，因此它們可以在自己的控制下獨立運行。



高壓聯鎖電路

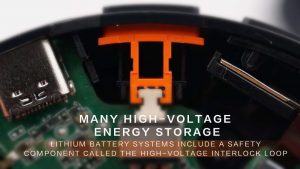

許多高壓儲能鋰電池系統包括一個稱為高壓互鎖回路（HVIL）的安全部件，當電池組包裝時，該部件會產生閉合電路。如果電池組的一部分?jǐn)嚅_，電路開關關閉，電流停止流動。

需要注意的是，在電池組設計中，不僅HVIL元件可以安裝在電池組中，其他組件和控制單元也需要安裝在鋰電池系統中，但只有在HVIL損壞時才能打開電池組。

這樣做的原因是為了確保在維護或維修電池組期間打開電池系統的人員的安全。





實現這一點的一種方法是將電動汽車的電纜連接到聯鎖電路，然后將此狀態報告給電池組的控制器。在這種類型的鋰電池系統中，當BMS控制器識別到其中一個聯鎖電路已打開時，電池控制器將向開關發出一條信息，迫使其斷開，因此高壓母線放電，電池安全打開。

實現這一點的另一種方法是通過MSD（手動維修斷開）設備連接到高壓電源，該設備具有內置高壓保險絲和高壓互鎖。在外部短路時，保險絲切斷高壓電路；

當需要手動斷開高壓時，首先斷開高壓聯鎖，然后斷開高壓電路。MSD將電池組與外部高壓物理斷開，確保維護人員的安全。



保險絲

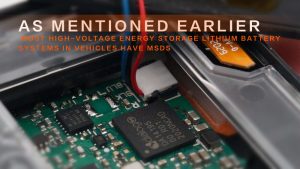

如前所述，車輛中的大多數高壓儲能鋰電池系統都有MSDS，這些MSDS是作為HVIL的一部分設計的。高壓電源線通過MSDS連接。

MSDS通常安裝在電池組的中間，例如，在100串電池組中，MSDS通常位于50串電池組的中央。

為了確保斷開功能降低總電壓，將總電壓切割成幾個較低的電壓段，以降低可能的安全風險。

根據電池類型，在設計MSD時有時可以考慮其他保險絲。低壓電池通常不需要考慮MSD，但根據鋰電池系統的設計，可能需要一個或多個保險絲。





當保險絲熔斷時，一些OEM（原始設備制造商）將小型保險絲直接集成到控制面板中。這在單電池或并聯電池故障或電壓浪涌的情況下提供了額外的安全性。

大型儲能系統可能沒有MSD保險絲，但其他類型的保險絲通常內置在電池中以確保安全。對于大型鋰電池系統，保險絲也通常集成在蓄電池斷開裝置（BDU）中。



蓄電池切斷裝置

在大多數混合動力車中，電子設備和子系統都位于電池組的某處。事實上，一些組件供應商和OEM將它們組裝在一個單獨的物理單元中，稱為BDU（電池斷開單元）。

盡管BMS通常與BDU分開安裝，但BDU可以為電子探測器、汽車控制器和汽車外部提供通信服務。

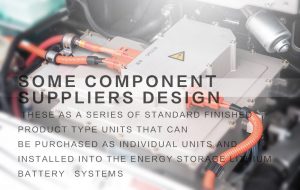

一些組件供應商將其設計為一系列標準成品型裝置，可作為單獨裝置購買并安裝到儲能鋰電池系統中。主開關、預充電開關、保險絲、HVIL和其他電子硬件都可以是一個單元。

德爾福（Delphi）和泰科電子（Tyco Electronics）等公司可以根據客戶的電氣經驗和應用要求提供現成的高壓設備，這大大節省了工程團隊的時間，提高了工程效率。



連接器

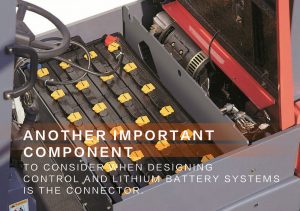

在設計控制和鋰電池系統時需要考慮的另一個重要組件是連接器。由于鋰離子電池行業剛剛起步，標準化程度較低，因此可能有許多解決方案可供選擇，每種方案的成本和效益都不同，但并非所有方案都兼容。

此外，許多便攜式電子設備中使用的連接器尚未被證明能夠滿足汽車行業的可靠性要求。

連接器必須滿足電池封裝要求，能夠承受惡劣環境、EMI屏蔽，并滿足電流、電壓和通信要求，而不會顯著增加系統成本。





連接mod模塊和單元到單元的連接器非常重要。一些連接器制造商開發了連接設計，使安裝和維護更容易。

例如，安費諾的“Radsok”連接器易于安裝和拆卸。它唯一的缺點是它比傳統連接器成本更高。

連接器和接線通過內置閂鎖設計固定，這不僅對運輸應用中的動力電池組是必要的，而且建議在所有鋰電池系統中考慮。

通過集成聯鎖連接器，確保這些連接不會隨著時間的推移而分離或分離。此外，SAE標準J1673規定的黃色高壓電線用于將其與車內電線區分開來。
