常見的鋰離子電池正極材料有鈷酸鋰、錳酸鋰、磷酸鐵鋰和三元正極材料，三元正極材料具有更平衡的成本、能量密度、循環和安全性能優勢，成為電動汽車、電動自行車等產品的主要選擇，尤其是在乘用車領域。

三元正極材料的性能和成本主要取決于生產技術和關鍵設備的選擇。與日本和韓國一流的鋰離子電池制造商相比，中國的生產技術和設備水平與急需轉型升級的日本和韓國相去甚遠。那么，三元正極材料生產中使用的關鍵設備是什么？



三元正極材料的工業化生產

目前，三元正極材料工業化生產中使用的主流生產技術是：共沉淀法制備前驅體，然后與鋰源固相燒結三元負極材料混合。



前驅體關鍵設備的準備

反應釜

反應器是前驅體反應的核心設備。反應器本體尺寸、攪拌器形式、擋板數量和尺寸、是否有導流管、進料位置、是否有強化裝置等結構特征會影響前體的密度、形態、比表面積、結晶度、粒度和分布。

過濾和洗滌設備

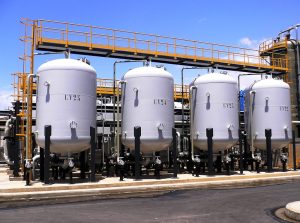

過濾洗滌設備的作用是對反應得到的前驅體漿液進行固液分離，然后用洗滌液洗滌前驅體濾餅，去除濾餅中殘留的硫酸鹽、氯化物和鈉離子。





目前，前驅體生產企業大多采用過濾洗滌一體化設備，主要包括壓濾機、離心機、微孔過濾器、過濾洗滌“二合一”設備等。



干燥設備

干燥過程決定了前驅體產品的含水量，對晶體結構有一定的影響。因此，這是一個重要的過程。干燥設備能否正確選擇，直接關系到產品質量、運行環境和生產成本。前驅體濾餅在空氣中的干燥溫度應低于150℃。當溫度達到400℃時，前驅體被氧化為三價氧化物。

目前，常用的前驅體干燥設備包括熱風循環烘箱、盤式干燥器、閃蒸干燥器、轉鼓干燥器等。



三元正極材料生產的關鍵設備

攪拌設備

在三元正極材料生產中，混合是將化學計量比的鋰鹽、前體和添加劑加入到混合設備中進行均勻混合。均勻性將影響鋰和添加劑在燒結過程中的均勻性，直接影響三元陰極材料的結晶程度和殘留堿，最終體現在電財產上。

三元正極材料最終鋰比的穩定性取決于原料稱重的準確性，均勻性取決于混合器的混合效果。

混合通常分為濕法混合和干法混合，三元正極材料通常采用干法混合。目前，常用的三元正極材料混合設備有傾斜式混合機、高速混合機、V型混合機、犁刀飛行混合機等。



燒結設備

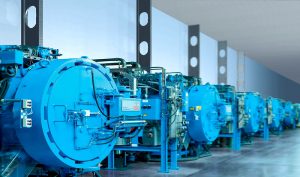

燒結設備是制備三元正極材料的核心設備，主要指窯爐。其結構對三元陰極材料的物理和電化學財產有很大影響。目前，三元正極材料的工業化生產主要采用推板窯和輥道窯，其中輥道窯應用最為廣泛。





三元陰極材料的燒結溫度是最重要的工藝參數，它可以影響材料的大部分財產。因此，三元正極材料對窯爐溫度的穩定性和準確性有很高的要求，而溫度控制系統對三元負極材料的燒結至關重要。



破碎設備

在三元正極材料生產中，由于燒結材料顆粒之間的團聚和粘附，需要使用破碎設備對燒結材料進行離解，以控制粉末的粒度和分布。顆粒尺寸及其分布影響三元正極材料的比表面積、振動密度、壓實密度、加工性能和電化學性能，這些對成品質量非常重要。

三元正極材料的粉碎通常是將燒結材料進行粗粉碎，然后進行研磨。粗碎設備一般采用顎式破碎機或輥式破碎機；研磨設備一般采用空氣研磨、機械研磨、膠體研磨，這直接決定了三元正極材料的粉碎程度。



除鐵設備

三元共聚物材料中的金屬異物應控制在數十PPB（1ppb=1×10-9m）的水平。過量的金屬異物會導致電池自放電率高，甚至影響鋰離子電池的安全。

三元正極材料的金屬異物主要來自生產過程中的原材料和設備磨損，主要是磁性金屬雜質，尤其是金屬鐵。因此，生產過程中需要對成品進行一次甚至多次除鐵。常用的除鐵設備有電磁除鐵器和永磁除鐵器。

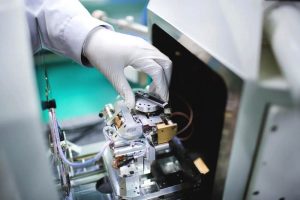

鋰離子電池行業發展質量的提高離不開材料，總體上三元正極材料要向高鎳方向發展。高鎳三元材料對工藝設備的環境、氣氛有更高的要求。





生產線必須實現更高水平的自動化，特別是在生產車間的溫度和濕度需要加強對大氣的控制。三元正極材料的產業化裝備將逐步向智能化、大容量、低能耗、環?；较虬l(fā)展，以滿足動力電池用三元負極材料高性能、低成本的要求。



比較三元正極材料公司之間的差異

在接下來的部分中，我們將從專利研發的角度來談?wù)勅龢O材料公司之間的差異。



陰極改性工藝具有很強的非標準特性

由于三元正極材料的結構特點，能量密度隨著鎳含量的增加而增加，但循環穩定性和熱穩定性變差。

如何實現能量密度、循環性能和熱穩定性的平衡一直是業界探索的課題。表面涂層、摻雜、單晶和結構控制（核殼結構、梯度濃度）在一定程度上彌補了三元正極材料的不足。

每一種改性工藝的組合和應用都反映了行業產品的非標準屬性，每個陰極制造商都有自己獨特的解決方案。改造過程中特殊利益的積累最終會體現在產品質量的差異上，這構成了領先公司的競爭壁壘。

其中，最常用的三元陰極改性工藝是涂層和摻雜工藝，并簡要介紹了其原理和功能：

表面涂層可以有效地穩定高鎳材料的結構。表面涂層技術通過減少電極材料與電解質的接觸面積，可以減少材料表面雜質與電解質的副反應，提高三元正極材料表面的電子導電性，提高材料的循環穩定性。常見的表面涂層材料包括金屬氧化物、磷酸鹽和其他穩定的電極材料。



根據實驗分析，表面涂層顯著提高了高鎳材料的循環穩定性和熱穩定性。對比分析了未涂覆NCM811和經Li2MnO3納米層涂覆NCM211的化學財產：

（1） 包覆NCM811的鋰離子擴散速率較高，因此表現出較高的多重性；（2） 改性NCM811的熱分解溫度為256.2度，高于純NCM811 242.6度，表明改性NCM8 11有利于提高材料的熱穩定性；（3） 涂覆后NCM811的循環穩定性顯著增強，因?yàn)橥扛策^程有效地減少了NCM811表面雜質與電解質之間的反應。

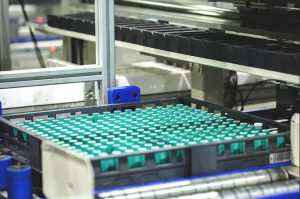

改進的摻雜工藝可以顯著提高高鎳材料的循環穩定性。通過在三元正極材料的晶格中摻入一些金屬離子或非金屬離子，可以提高三元負極材料的電子導電性和循環穩定性。常見的摻雜元素有Al、Mg、Ti、Zr等。





摻雜銅離子的三元陰極材料的顆粒尺寸顯著減小。實驗表明，適量的銅離子摻雜顯著改善了NCM811的循環和倍增財產：以1C速率循環100次后，放電比容量從129.1mah/g提高到157.29mAh/g，容量保持率從64.6%提高到84.9%。



三元正極材料代表公司

在這一部分中，我們將通過比較三元正極材料代表公司的研發能力和專利來介紹它們。

從陰極公司的累計專利數量來看，當升科技和博美科技在專利申請總量和發明專利申請量上積累了深厚的積累，而成立于2014年的容百新能源由于歷史較短，在專利數量上落后。然而，容百已經超過了成立較早的長遠鋰科和振華新材，并正在迅速趕上當升科技和博美科技。

廈鎢新能源成立時間也很短。其現有的大部分專利都授予了廈門鎢業，但在過去20年中，廈門鎢業也表現出了良好的專利增長勢頭。

從各正極材料公司的研發投入來看，容百、當升和長遠鋰科的總投入水平相似，廈門鎢業高于競爭對手。主體公司也在鈷酸鋰和三元材料兩個領域，其中鈷酸鋰的單位成本優先，導致研發材料消耗成本更高。

就研發人員數量而言，容百科技擁有300多人，領先于其他競爭對手。從研發人員的平均工資來看，容百、當升科技和長遠鋰科的平均工資均在20萬元/年左右，領先于振華新材料和夏鎢新能源。
