由于鋰離子電池解決了電能的一個非常重要的問題——便攜式，并且對環境非常友好，它被廣泛應用于許多需要充電的便攜式設備，如手機、電腦、相機、電動汽車、充電寶等。您可以在我們?nèi)粘Ｉ钪惺褂玫膸缀跛须娮釉O(shè)備中找到它。雖然鋰離子電池很常見，但大多數人對其結構和原理了解不多。因此，本文將對鋰離子電池的基礎知識進行專業的講解，閱讀后，您將對鋰電池有一個新的認識。

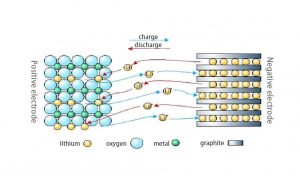

1鋰離子電池的基本原理

以鋰鈷石墨系統為例：

陽極發生了什么

LiCo02=Li1-xCo02+xLi++xe–（電子）

陰極發生了什么

6C+xLi++xe–（電子）=LixC6

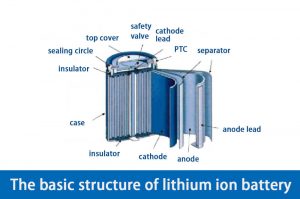

2鋰離子電池的基本結構

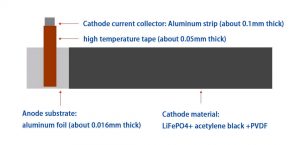

2.1鋰離子電池陽極結構

活性物質+導電劑+粘合劑+集電體（鋁箔）

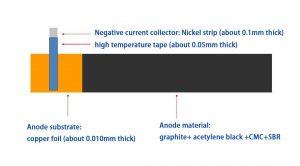

2.2正極結構鋰離子電池

活性物質+導電劑+增稠劑+粘合劑+集電體（銅箔）

2.3隔板結構鋰離子電池

聚烯烴隔板的結構與特性





3各工序控制點

3.1混合：

工作流程內容：

陽極（陰極）漿料的制備，是一種包括陽極（正極）活性物質、導電劑、粘合劑和其他陽極（負極）物質的材料的混合過程。具體而言，混合是將電池材料和輔助材料的活性材料置于溶劑中高度分散，形成牛頓型高粘度流體，然后確?；钚晕镔|(zhì)、導電劑、粘合劑和其他添加劑充分混合、均勻分布的過程。

控制點：

（1） 原材料應滿足工藝要求，如材料類型和型號、每個部件的數量；

（2） 正極不能帶水；

（3） 注意干燥設備，控制室內濕度；

（4） PVDF溶解過程相對緩慢，PVDF應在制漿前溶解在NMP中，CMC也是一種困難的溶液，CMC應在制漿之前溶解在水中；PVDF和CMC應充分溶解并均勻分散。如果存在顆粒粘合劑或增稠劑，則必須增加混合時間或改變混合過程。

（5） 加入導電劑和活性物質后，漿料應均勻，無團聚顆粒，并應去除漿料中的氣泡，陽極粘度：4000-10000mpa.s，陰極粘度：1500mpa.s。漿料粘度和固體含量對涂覆過程有重要影響。

固體含量測試方法：

固體含量=固化后的漿料質量/漿料質量*100%



3.2涂層和干燥：

工作流程內容：

涂覆過程是將漿料涂覆到集電體上，干燥是去除漿料中的所有溶劑。鋰電池電極涂層與普通涂層明顯不同：漿料濕涂層較厚，漿料為牛頓型高粘度流體，流體流動需要剪切應力，隨流速的變化而變化。涂層厚度的調整很難按照標準方式進行，這也是涂層機過程中的難點。它需要高度的操作員熟練程度和經驗。極片涂層的精度非常高，厚度偏差約為±3um，因此對設備的要求非常高。

控制點：

（1） 為了盡可能保證涂層的一致性，操作時應注意漿料粘度的變化、料斗上液位高度的變化、涂層速度的變化；

（2） 鋁箔上的薄層漿料在烘箱中干燥，去除NMP溶劑（NMP沸點202℃，閃點95℃）。干燥過慢，涂層表面有流動性，厚度不穩定，干燥過快，表面形成PVDF膜，內部NMP溶劑揮發會導致表層起皺現象。為了確保NMP的均勻蒸發，通常采用分段干燥，中間段溫度最高。正極一般為100-130℃，負極如為水系統，干燥溫度一般為75-90℃；而干燥過程中NMP揮發，涂料漿料成分不斷變化，所以NMP溶劑制備漿料的用量、加熱方法和加熱時間，都有影響；

（3） 加熱溫度或時間不夠，難以去除漿料中的液體，使部分粘合劑溶解，導致活性物質剝落；加熱溫度過高，粘合劑結晶，也會使活性物質剝落，導致電池短路。此外，干燥溫度和干燥時間不當也會導致鋁箔氧化和濕極

（4） 涂層和干燥前三次要做厚度、質量、尺寸是否符合要求，并定期檢查相應的制漿速度、烘烤時間、間隙等。





條紋和深色條紋的解釋：

暗痕是由于涂裝時極靴表面部分厚度不均勻，呈現色差和暗痕外觀。厚度不均勻的原因可能是：（1）在制漿過程中，存在異物或葉片表面不均勻（存在間隙），導致極片表面厚度不均勻；（2） 滾筒壓榨前后的線性痕跡：更多的原因是刀片沒有打開谷物，或者有少量干燥的漿料粘在刀片上。



3.3壓延和切片

工作流程內容：

一方面，電極片可以被壓實以增加電極片的比容量，使得活性物質可以與導電劑和集電體充分接觸，這有利于活性物質的電化學性能。另一方面，軋制后，極靴強度提高，光潔度提高，有利于后續加工，減少損耗。

控制點：

（1） 軋制時注意厚度要求；

（2） 壓制時應注意氣泡、材料、桿變形、波浪邊緣等。；

（3） 滾筒直徑越大越好；

（4） 磁極片切割尺寸符合工藝要求，無材料脫落，無波浪邊，毛刺符合工藝要求；



3.4極靴

控制點：

（1） 無粉末，波狀邊緣；

（2） 極靴尺寸符合工藝要求；

（3） 粘貼和電極凸耳焊接符合要求；

（4） 毛刺符合工藝要求。



3.5滾入殼點底部焊接坡口

遵循陰極覆蓋陽極原則，有以下控制點：

（1） 纏繞頭尾，陰極極超過陽極極5mm以上；

（2） 電極邊緣的陰極電極覆蓋陽極電極（X射線檢測）

（3） 點底焊接符合工藝要求——焊接張力，不是虛擬焊接，而是焊接。

（4） 滾動槽符合工藝尺寸，無涂層損失等外觀問題，無翹曲墊片現象。



3.6烘烤液注入

所有控制點的主要目的：濕度控制！

水分不合格的后果：CID周轉后電池組分容量低，電池容量低，壓力低，循環不良等。

此外：液體注入量也是一個重要的控制點。



3.7密封

控制點：

（1） 滿足密封工藝尺寸；

（2） 氣密性符合要求；

（3） 無外觀問題。



3.8地層和容量分級

成型：根據工藝要求設置工作步驟，小電流放電，最終電壓不高于3.7V；

產能分級：根據工藝要求設置產能分級步驟；

PS：溫度對形成和容量有很大影響，因此車間溫度應得到控制。

形成目的：

（1） 活化陽極和陰極材料；

（2） 陽極形成SE膜。

成膜反應一般為：電壓<1.2V

當電壓低于2.5V時，主要產生H2和C02；當電壓高于3.0V時，EC、EMC和DMC分解并產生其他烷烴氣體。電池在3.0-3.5V時產生最多的氣體；在3.5V之后基本上生成SEI膜；當電壓高于3.8V時，DMC和EMC分解并產生最多的氣體。



4鋰離子電池的基本概念

電壓：電壓3.0-4.2/2.5-4.2（單位：V）當電器工作時，放電時電壓持續下降。平臺電壓是指占整個放電時間大部分的電壓。一般標稱電壓是平臺電壓的中心電壓。在該電壓附近，充電和放電時電壓變化緩慢。

內阻：鐵芯本身的電化學阻抗，包括歐姆電阻和核化學電阻。在大電流下放電時，內阻對放電特性有特別顯著的影響（單位：mΩ）。

容量：指在一定放電條件下，電池可獲得的電量，即隨時間變化的電流（單位：mAh或Ah）。

速率：以標稱容量的倍數表示電池的放電容量。

循環：指二次電池根據某一系統進行充電和放電，其性能下降到一定程度的循環時間。

儲存性能：儲存一段時間后，由于某些因素的影響，電池性能會發生變化，導致電池自放電、電解液泄漏、電池短路等。

放電特性：指電池在一定的放電系統下，其工作電壓穩定性、電壓平臺和大電流放電性能，它顯示了電池產生負載的能力。
