行業驅動背景

新能源汽車市場的快速發展帶動了上游動力電池的強勁需求，鋰電池產能的快速擴張直接刺激了鋰生產設備需求的爆發。訂單增量飆升的需求端與電池測試設備產能的供給端形成供需缺口。

鋰電池生產工藝復雜，電池質量和安全要求高精度和高穩定性的電池測試設備供應，但是優質的電池測試設備制造商還是比較稀缺。

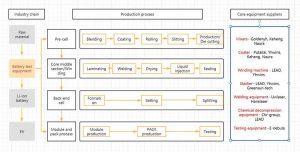

電池測試設備產業鏈

電池測試設備上游原材料競爭充足，設備公司具有較強的議價能力；下游多為鋰電池供應商，核心設備供應商議價能力強，非核心設備供應商討價還價能力弱；就競爭格局而言，市場集中度正在逐步提高。





電池測試設備行業概述

鋰電池測試設備是指通過正極和負極材料、隔膜材料和電解質等原材料的有序生產過程制造鋰電池的設備，與鋰電池的生產過程相對應。鋰電池有圓柱形電池（如18650電池、32700電池）、方形電池和軟包裝電池等多種形式，其生產工藝不同，但制造工藝大致相同。

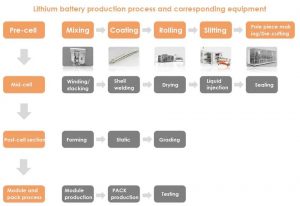

鋰電池生產工藝包括電池工藝的前段（電極生產）、電池工藝的中段（電池生產）、電芯工藝的后段（化學形成和分級）以及模塊和電池組工藝，相應的電池測試設備分為前段設備、，中段設備、后段設備、PACK設備等。。

前、中段工藝形成了電池單元的功能結構，通過后段工藝激活電池單元，通過測試、分類和組裝生產穩定、安全的電池產品。后段階段主要指完成電池單元的激活、測試和質量確定，包括電池單元的形成、分級、測試、分類、PACK等。





從產業鏈的價值分布來看，設備的前端更具競爭力，凈利潤率約為10%；中部設備的凈利潤率約為20%，后部設備與電池安全相關，技術要求最高，因此客戶粘度較高，競爭格局較好，凈利潤率為30%左右，利潤占整個電池測試設備行業的40-50%。

前段設備由涂裝機表示，中段設備由卷繞機表示，后段設備由成型和分級設備表示。

鋰電池測試設備是非標定制設備。在動力電池產能大規模擴張的情況下，具有大規模供應能力的制造商有限，且目前行業產能不足，電池測試設備已進入賣方市場。



前段設備：磁極片制作

前段工藝生產的目標是完成陽極和陰極電極板的制造。

該工藝主要包括混合、涂覆、輥壓、縱切、生產、凸耳成型等工藝，是鋰電池制造的基礎。

涂層是前部工藝的核心部分，其先進程度直接影響成品電池的化學性能和產量。

從市場格局來看，以鍍膜機為代表的鋰電池制造核心前段設備在技術和市場上長期被日韓公司壟斷（東麗日本、Inoac日本、平野日本等）

2015年后，中國領先的電池廠推出了涂層設備，以趕上國際最高水平，而浩能、嘉拓、贏合和雅康等公司脫穎而出。

隨后斯兆寧被科恒收購，卡托普被普泰萊收購，阿雷康被伊溫斯收購。前三大市場份額浩能、嘉拓、贏合和雅康的集中度超過50%。

目前中國涂裝機的國產化率已達到70%至80%，但快速擴大高端產能的主要選擇仍是國際產品。



中段設備：電池制造

中段工藝的目標是完成電池的制造。這基本上是一個組裝過程，其中在前一個過程中制成的電極與隔膜電解質等有序地組裝。

考慮到對加工速度、加工精度和產品產量的要求，中段設備的技術難度和進入壁壘最高。

袋式電池的中間工藝主要包括纏繞或?qū)訅骸⒑附?、電解液注入等工藝?/p>

涉及的設備包括卷繞機、層壓機、焊接機、干燥設備、自動注液機等





鋰電池的電池制造過程目前以卷繞設備為主，卷繞是中間過程的核心部分。

卷繞機的張力控制、自動偏轉技術和卷繞速度是判斷設備先進程度的關鍵指標。

目前，中國繞線機企業在高端領域的市場份額已逐步擴大至80%左右，同時在動力電池制造商集中的推動下，繞線機的市場份額也越來越集中。

數據顯示，2021，中國前五大鋰?yán)@組電機公司的市場份額占市場份額的90%以上。LEAD、贏合、格林晟、吉姆、超業和科瑞是該行業的領先公司。

其中，LEAD的市場份額超過60%，具有明顯的競爭優勢，其客戶包括寧德時代、比亞迪等中國前十大鋰離子電池制造商，以及LG化學、特斯拉等其他領先的國際電池工廠；贏合擁有最早的全線供應能力。這兩家公司是中國領先的電池測試設備公司。



后段設備：電化學連接

后處理過程是鋰離子電池生產中的一個重要過程。經過后處理，鋰離子電池可以達到可用狀態，其安全性可以得到保證。

后段設備包括電池激活檢測和電池封裝過程。電池激活檢測技術主要包括電池形成、分級檢測等。電池封裝過程包括測試、分選、單個電池的串聯和并聯組合，以及測試組裝電池的性能和可靠性。

后段設備主要由充放電設備、電壓/內阻測試設備、分選設備、PACK生產線、自動化物流設備以及相應的系統整體控制軟件組成。

充放電設備是后處理的核心，需要對分選PACK設備進行測試。

鋰電池后段設備難度大，價值高。

中國后段設備的替代效應明顯，其設備已具備全球競爭力，并率先在中國實現國產化。

在鋰后段設備領域，杭可集團的充放電設備和星云的檢測設備領先。

2021-2025年，國際領先的電池廠將開始新的產能周期。2023年，寧德時代和其他六家全球領先的電池工廠計劃增加600GWh的產能。預計相應新設備投資約1945億元，其中后段設備市場空間約500億元。



電池測試設備市場格局

早期，鋰離子電池設備市場主要由日本和韓國企業占據，包括Koem（韓國）、東芝、富士、東麗、平野、Kaede、CKD等公司。主要產品有卷取機和涂布機。

國際商家的產品精細化，自動化程度高，但價格相對較高，原材料在中國的適用性較差。

近年來，隨著中國鋰電池行業的發展，其電池測試設備業務技術、資金、規模得以快速發展，涌現出了LEAD、贏合、金銀河、杭可、星云、聯贏等公司。



總體而言，中國制造商最好的鋰電池設備產品大多集中在中后工藝環節。中間電池組裝和焊接、后成型、分級、測試和包裝環節由大多數公司安排，而前極片制造設備很少由公司參與。

在中國的電池測試設備制造商中，能夠提供全產業鏈設備的平臺公司很少。行業龍頭公司已基本完成電池測試設備全產業鏈的生產布局。

由于技術優勢的不斷鞏固，未來仍有提高該市場集中度的空間。

在單位GWh設備投資逐年減少的情況下，與下游電池廠相比，優質電池測試設備制造商的毛利率仍然更高且相對穩定，這證明了在技術迭代和深度綁定下，優質設備制造商的議價能力正在提高。

隨著日本和韓國電池龍頭三星、LG和松下加快生產擴張，預計對國內設備公司的需求將飆升。但日韓裝備企業體量相對較小，自給率和研發投入相對較弱，產能瓶頸十分明顯，難以跟上快速的技術迭代速度。

電池測試設備本身是電池生產過程中的自動化設備，但設備本身依賴于熟練技術工人的組裝，因此強大的配套勞動力非常重要。中國設備在產品價格、性能和服務意識方面遠遠優于日本和韓國設備制造商。

預計中國制造設備在日本和韓國電池公司的滲透率將逐步提高，中國設備制造商未來將擁有較大的全球市場空間。
