讓我們介紹一下TI的功率監測技術（我們稱之為阻抗跟蹤技術）及其優勢。



功率監測

–基于電壓的燃料表：在空載條件下提供精確監測

–基于庫侖計數的燃料表：在負載條件下提供精確監測

–結合了基于電壓和基于電流的監測方法的優勢

–實時阻抗測量

–使用開路電壓和阻抗信息來計算給定平均負載條件下的剩余運行時間



我剛才提到，基于電壓的功率監測技術可以在空載條件下提供更準確的功率監測，而基于庫侖計數的功率監測可以在有負載時提供準確的功率監控。我們的阻抗跟蹤技術實際上集成了電壓和電流。方法監測的優點，為什么它能獲得兩種方法的優點？

因?yàn)樗鼘?shí)時測量電池的阻抗，所以它沒有找到電池阻抗的公式，然后對一些因素進行補償。它找到了一種實時測量阻抗的方法。因?yàn)樗菍?shí)時測量的，所以沒有必要根據模型進行測量。以補償它。

在知道電池阻抗的情況下，開路電壓和阻抗信息可以用于估計系統或電池可以為運行時間提供多長時間，或者在給定電流下可以為系統操作提供多少容量。這個公式在這里稍微精細一點，

也就是說，電池的端子電壓等于電池的開路電壓減去高于內阻的電壓降。高于內阻的電壓降主要是由電池的內阻引起的。內阻是溫度、容量百分比和使用年限。它是由幾個因素決定的，但如果你用一個公式來表達這個內阻，它會很復雜，效果也不理想。我們的方法實際上是實時測量阻抗。



曲線比較





阻抗測量的基本概念是什么？在電池的實際使用過程中，電池的端子電壓會隨著多種情況而變化。如前所述，電池的端子電壓可以隨著電流的大小而變化。當然，電池的端子電壓也會隨著電流的變化而變化。隨著容量百分比的變化，

在相同的百分比和相同的電流下，電池的端電壓也可能與電池的溫度和老化程度有關，但這只是我們看到的表面現象。



事實上，更根本地說，與這些外部因素對電池的影響相比，電池內部的開路電壓曲線或電池的電動勢并沒有那么明顯。你可以找到一些常見的東西。不同制造商生產的電池在特定的測試條件下，例如在相同的溫度下，該曲線的誤差非常小。

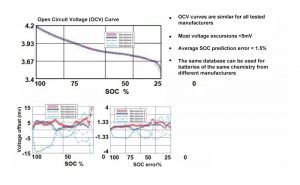

該曲線是由5家電池制造商制造的電池組合測量的開路曲線。你可以看到，這些開路曲線基本相同，所以它們是在相同溫度下測量的曲線，因?yàn)樗情_路電壓，更不用說電流了，當然，它的測量過程相當繁瑣，因?yàn)樗枰陔娏鞔蠹s為0的狀態下獲得開路曲線，而且它的測試過程相對繁瑣，



從這條曲線可以看出，這條曲線基本上不會隨著不同制造商的不同而變化。由于工藝的不同，阻抗可能會有相對較大的變化，但這種開路電壓曲線對每個人來說基本上都是一樣的。是一致的，大多數電壓偏移小于5mV，并且SOC從該電壓的預測誤差通常在%以內，

因此，一旦找到這樣的曲線，就可以使用相同的曲線來計算不同電池供應商生產的電池。該曲線的計算可以知道電池的開路電壓，進而可以得出電池的容量百分比。這就是一條曲線。



在知道電池容量百分比、電池的化學容量或滿充容量后，你可以知道它還剩多少毫安時的電量，然后你可以計算它將運行多久，隨后的容量百分比可以進一步計算。

下圖是錯誤的放大圖。這個錯誤發生在整個放電過程中。這是一個電壓誤差，包括測量設備的影響。該誤差在±15mV之間。這個誤差可能是容量誤差，SOC計算誤差在±%以內，為什么？

因?yàn)檫@個地方的電壓誤差也與儀器的測量精度有關，所以在考慮儀器的測量準確性后，由此產生的容量百分比誤差在%以內。



如何測量OCV





傳統電池容量學習存在的問題





需要大量的測試設備，并且花費了大量的時間。

用戶可能永遠不會實現電池的完全放電來學習容量。

在沒有學習的情況下，每充電10次，監測誤差就會增加1%。



在未完全放電的情況下學習Qmax





積分模式與相關模式的合作





阻抗跟蹤燃料表



?優勢

–結合了基于電壓和庫侖計數的兩種氣體監測方法的優勢

–在低電流（OCV）和高負載電流下提供精確監測

–不推薦的不準確自放電模型（使用OCV讀?。?/p>

–為新電池和老化電池提供非常精確的燃料表

–在沒有完全充電和完全放電的情況下進行容量學習
