與直流-交流轉換器不同，交流-直流轉換器將交流轉換為直流。流向負載的電流的轉換，即交流到直流的轉換，稱為整流，從負載到電源的電流轉換，即直流到交流的轉換稱為有源逆變器。交流-直流變換器進入交流電流后，需要進行整流和濾波，而濾波、高頻、高電壓和高電流限制了交流-直流轉換器模塊化的進程。



全橋整流器-如何將交流電轉換為直流電力電子設備

什么是交流到直流轉換器？

AC是交流電的縮寫。AC是一種電流，其大小和極性（方向）隨時間周期性變化。電流極性在1秒內變化的次數稱為頻率，用Hz表示。

DC是直流電的縮寫。DC是一種極性（方向）不隨時間變化的電流。隨著時間的推移，既不在極性（方向）上流動，也不在幅度上流動的電流通常被稱為DC。流動極性不隨時間變化，但其大小隨時間變化的電流也是DC，通常被稱為紋波電流。AC到DC轉換器是指將AC（交流電壓）轉換為DC（直流電壓）的部件。





為什么我需要一個交流到直流轉換器？

房屋和建筑物接收的電壓是100V或200V的交流電壓。然而，我們使用的大多數電器都在5V或3.3V的直流電壓下工作。也就是說，如果不將交流電壓轉換為直流電壓，電器就無法工作。其中，也有一些產品可以通過交流電壓驅動，比如電機和燈泡，但電機與微控制器的控制電路相連，燈泡也變成了節能LED，因此交流到直流的轉換是必要的。



為什么要傳輸交流電壓？

有人可能會想，既然電器使用直流電，為什么不首先傳輸直流電呢？眾所周知，電力來自水力發電廠、火力發電廠、核電站等。這些發電站位于山區或沿海地區，從這些地區到城市地區，交流電壓更具優勢。

簡而言之，通過以高電壓和低電流傳輸AC電壓，可以降低傳輸損耗（能量損耗）。然而，在實際的家庭中，由于高壓不能直接使用，因此需要通過幾個變電站分階段進行轉換（降壓），最終轉換為100V或200V，然后進入家庭。由于交流，這些轉換也更簡單，因此交流電壓被傳輸。



交直流變換器的整流方法





將交流電轉換為直流電的整流方法有全波整流和半波整流。在這兩種情況下，二極管的正向電流特性都用于整流。全波整流是通過二極管橋式電路結構將輸入電壓的負電壓分量轉換為正電壓，然后整流為直流電壓（脈沖電壓）。

半波整流使用二極管來消除輸入的負電壓分量，并將其整流為直流電壓（脈沖電壓）。然后，通過電容器的充電和放電功能對波形進行平滑，將其轉換為純直流電壓。因此，可以說，全波整流是比不利用輸入負電壓分量的半波整流更有效的整流方法。

此外，平滑波紋電壓根據電容器容量和負載而變化。全波整流和半波整流在相同電容容量和負載條件下，全波整流的紋波電壓較小。紋波電壓越小，穩定性越高，性能越好。



交流-直流轉換方法

交流-直流轉換有變壓器方法和開關方法。



● 變壓器方法

變壓器方法首先需要通過變壓器將交流電壓降壓到合適的交流電壓（例如，從AC100V到AC10V等）。這是一種交流到交流的轉換，降壓值由變壓器的繞組比設置。接下來，由變壓器降壓的交流電壓由二極管橋式整流器進行全波整流并轉換為脈沖電壓。最后，電容器平滑并輸出紋波小的直流電壓，這是最傳統的交流到直流轉換方法。





● 切換方式

變壓器的方法是首先通過變壓器進行交流/交流降壓，而開關的方法是直接用二極管橋式整流器對交流電壓進行整流。由于普通家庭的功耗為AC100V或AC200V，因此二極管橋式整流器必須具有能夠承受高壓電池或高壓的規格。

接下來，用電容器平滑直流電壓（脈沖電壓）。電容器還需要高耐壓電容器。然后，直流電壓通過開關元件的接通/斷開而被斬波（切斷），并且電壓通過高頻變壓器降壓并被發送到次級側。此時，斬波波形變?yōu)榉讲ā?/p>

與家用頻率（50/60Hz）相比，開關元件使用更高的頻率（例如100kHz）。由于高頻操作，可以實現變壓器的小型化和重量減輕。方波由次級側的整流二極管進行半波整流，然后由電容器進行平滑，并輸出直流電壓。

開關方法是使用控制電路來控制開關元件以獲得穩定和期望的DC輸出（例如DC12V）的方法。與變壓器法相比，開關法由開關元件和控制電路組成，電路結構更加復雜。然而，由于可以基于高頻控制使用小型變壓器，這有助于設備的小型化，這是它的一大優勢。

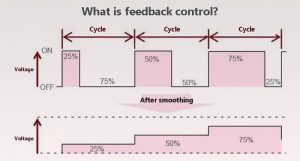

什么是反饋控制？

開關式交流-直流轉換器確認實際輸出直流電壓值，并根據電壓信息控制開關元件，以確保穩定實現指定的直流輸出。這種確認輸出電壓值以控制開關元件的機制被稱為反饋控制（FB控制）。





開關式交流-直流轉換器通過二極管橋?qū)涣麟妷哼M行整流，并通過電容器對其進行平滑處理，以將交流電壓轉換為直流電壓。然后，直流電壓由開關元件斬波（ON/OFF），然后由高頻變壓器降壓并傳輸?shù)酱渭墏?cè)，然后由電容器平滑以輸出預定的直流電壓。FB控制電路檢測實際輸出電壓值是否達到指定的目標電壓值。

當實際輸出電壓值低于目標電壓值時，控制開關元件以使導通時間更長。通過這種方式，輸出電壓值將上升。相反，當電壓高于目標電壓值時，控制接通時間縮短。這樣，反饋控制電路不斷地檢查實際輸出電壓值，并根據該值調整開關元件的接通/斷開時間，以確保目標輸出電壓值的穩定性。

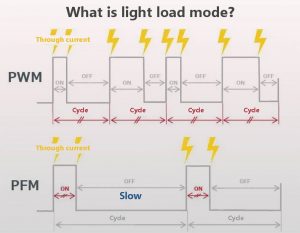

什么是輕載模式？

開關式AC到DC轉換器和DC到DC轉換器通過ON/OFF轉換執行電壓斬波和電容器平滑，以穩定地提供目標輸出電壓值。然而，這種開關在接通/斷開期間會產生瞬時漏電流（擊穿電流）。也就是說，每單位時間的接通/斷開次數越多，由漏電流引起的損失就越大，效率就越低。





當周期恒定時（PWM控制），即使ON/OFF時間比改變，每單位時間的次數也是恒定的。結果，自耗散的量也是恒定的，并且在輕負載下開關泄漏電流的這種損失降低了效率。因此，在使用較少電流的情況下，使用頻率調制（PFM控制）來延長和減慢周期，從而減少每單位時間的ON/OFF轉換次數并減少損耗。這種技術被稱為輕負載模式。

PWM和PFM的使用可以根據情況進一步提高效率。例如，當負載高時（使用電流），使用周期常數PWM控制，并且當負載輕時（不使用電流）使用周期可變PFM控制。
