電池制造工藝主要分為兩條技術路線：堆疊工藝和卷繞工藝。在三種不同形式的鋰電池中，圓柱形電池只使用卷繞工藝，柔性包裝工藝只使用堆疊工藝，方形電池可以使用卷繞工藝也可以使用堆疊工藝。

目前，像全球動力電池公司這樣的全球領先電池公司的未來產品規劃正在逐步轉向堆疊電池。本文將主要介紹卷繞式電池與堆疊式電池的優缺點。

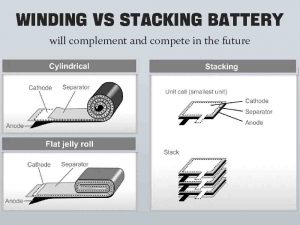

什么是卷繞和堆疊電池

卷繞結構是通過固定的卷繞針的卷繞，將電池的正極片、隔板、負極片和隔板像口香糖一樣卷繞在一起，擠壓成圓柱形或橢圓圓柱形或正方形。

纏繞的電芯可以形成硬殼圓柱形繞組和方形繞組。圓柱形卷繞電池代表特斯拉的圓柱形電池，18650、21700和4680電池；方形繞組電芯是大多數汽車公司常用的另一種電芯。

堆疊結構是將負極和正極極片切割成所需尺寸，然后將正極極片、隔板和負極極片堆疊成小電池單體，然后將小電池單單體平行堆疊，形成電池模塊。



繞組與堆疊電池

繞組電池的優點

與堆疊電池相比，纏繞工藝的優點主要在于加工成本低、效率高、質量高。

● 易于點焊。每個鋰電池只需要點焊兩個地方，很容易控制。

● 簡單的生產控制。一個鋰電池有兩個極片，便于控制。圓筒繞組在市場上存在已久，技術成熟，一致性好。

● 方便的分切。每個電池只需要對陰極和陽極進行一次切割，難度較小，產量高。





繞組電池的缺點

與堆疊電池相比，電池的纏繞困難在于兩個修邊的毛刺、兩側的對齊以及纏繞張力的控制。

● 高內阻和大極化

與堆疊式電池相比，電池的內部極化消耗了部分電壓，陰極和陽極只有一個凸耳，因此充放電比性能較差。

● 散熱效果差

以前，圓柱形繞組的單電芯很小，散熱需要間隔。與堆疊電池相比，每單位體積的模塊重量大而方正，便于散熱，但尺寸固定，重新開發定制模具的成本較高。

電芯之間的隔熱措施不易操作，處理不當容易造成局部過熱，從而導致熱量傳播失控；全極耳繞式電池內阻小，解決了高能量密度電池發熱的問題，但新技術仍存在工藝難點。

● 電池厚度難以控制

由于電芯內部結構不均勻，極耳、分離器端部和電芯兩側的厚度容易不均勻。

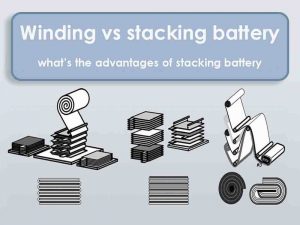

堆疊電池的優點

與卷繞電池和堆疊電池相比，堆疊工藝的優勢主要在于大電芯的優勢。

● 更高的容量密度。與卷繞電池和堆疊電池相比，電極板膨脹，堆疊的充電和放電功率更好。

● 高能量密度。與卷繞電池和堆疊電池相比，堆疊的利用率更高，負載電極板的面積更大，能量密度更高。

● 靈活的尺寸。它可以像18650電池一樣根據鋰電池的大小進行加厚，也可以用作異性電池。





堆疊電池的缺點

在比較繞組與堆疊電池時，堆疊工藝的缺點主要在于內部短路的風險很高。

● 它很容易焊接

與堆疊電池相比，纏繞過程只需要兩個修邊，與此不同，纏繞過程易于控制毛刺和對齊。堆疊結構需要四個修邊，這很難控制并且合格率低。

● 設備成本高

控制切邊需要高精度的半自動或全自動設備，因此設備成本和輸出成本較高。目前，我國層壓機的效率大多為0.8片/片，遠遠落后于其他國家0.17片/片的層壓機。

與堆疊電池相比，即使使用高精度機器進行層壓和纏繞，高速纏繞也比高速堆疊更容易以低成本實現。



總結

通過繞組與堆疊電池的比較，堆疊工藝具有更高的技術要求和更多的初始成本投資。與卷繞電池和堆疊電池相比，堆疊電池通常用于軟包裝電池和比亞迪刀片電池結構。

軟芯采用鋁塑膜包裹，尺寸靈活，能量密度高，但機械強度差，密封過程困難，難以使PACK能量密度高。

比亞迪的CTP采用無模塊方案，其中電池芯充當模塊，模塊的保護殼被移除，刀片電池本身充當電池的梁。每單位體積裝載更多的電池，大大提高了空間利用率和系統能量密度。



卷繞電池與堆疊電池將在未來形成互補和競爭

對于動力電池來說，大容量、低成本的電池是大勢所趨。在比較繞組與堆疊電池時，堆疊工藝可以更好地發揮大電芯的優勢，在安全性、能量密度和工藝控制方面都優于繞組。

未來，儲能電池將以方形堆疊電池為主。與卷繞電池和堆疊電池相比，堆疊電池具有發展?jié)摿?，以刀片電池為代表的儲能堆疊電池的發展勢頭在近兩年開始顯現。





數據顯示，方形堆疊電池在儲能市場整體滲透率約為7%，廣泛應用于家庭儲能系統、工商業儲能以及源網側儲能項目。理論上，與卷繞電池和堆疊電池相比，堆疊電池具有體積能量密度上限更高、內部結構更穩定、循環壽命更長的優點。它與大容量電池的生產工藝有更高的匹配度。但存在設備投資成本高、收率低、效率不夠、工藝難度大等缺點。電芯大容量、低成本是大勢所趨，壓實密度和能量密度難以平衡。

如果追求耐久性需要更高的能量密度，即需要增加涂層厚度和壓實密度，以便在相同體積下獲得更多的電能。軋制是鋰電池電極片最常用的壓實工藝。兩側涂有顆粒狀涂層的電極板被送入兩個輥之間的間隙，涂層在輥的線性載荷下被壓實。在工業生產中，鋰電池極片一般采用滾筒機連續軋制。碾壓的目的是增加正極材料的壓實密度，增加電池的放電容量，降低內阻，降低極化損耗，延長電池的循環壽命，提高鋰離子電池的利用率。

但是，如果你想快速充放電并提高電池電量，就不應該按壓太用力，并且壓實密度應該較低，為鋰離子提供更快的移動通道。為了追求高安全性，電芯的隔離膜越厚越好，以防止電芯內部短路，提高安全性。然而，隔離膜越厚，能量密度和功率就越低。隨著堆疊工藝的成熟和機器設備效率的提高，堆疊電池技術效率低、成本高的問題可能會得到解決。卷繞與堆疊電池的結果是，它們將形成互補競爭的競爭模式。
