生產電池組是一個系統過程，通過電池單元的串聯和并聯，由保護板進行監控和保護。它采用合理的機械和電氣結構，并安排適當?shù)耐鈿けＷo(hù)以滿足客戶的使用條件。

在電池組行業中，人們把沒有組裝，不能直接使用的電池稱為電芯，把與PCM板連接并具有充放電控制等功能的電芯稱為電池。在電池組裝配中，電芯是電池的一個重要組成部分。

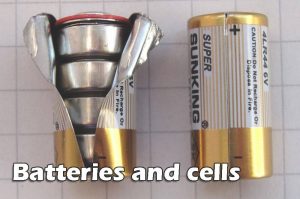

電池和電芯

電池組最常用的電芯：聚合物、鋰離子鋁殼、鋰離子鋼殼、圓柱形電池（鋰離子、鎳金屬氫化物）。





電池型號和規格的命名方法

根據電池的電化學體系+尺寸，如方形鋰離子383450型號，是指電池片實物部分寬34mm厚3.8mm長50mm；圓柱型18650型號，是指電池片直徑18mm長65mm的聚合物。物質型（軟包）383450型號，指的是電池片物理部分寬34mm厚3.8mm長50mm。如果你想了解有關18650電池的更多詳細信息，你可以閱讀我們網站上的文章18650與14500電池。



主要電池型號

■ IFR18650-1.5Ah
■ IFR22650-2.3Ah
■ IFR26650-3.6Ah
■IFR32700-5.5Ah
■IFR32700-6.0Ah
■ IFP2270160-20Ah
■ IFP2270160-24Ah



電化學系統

陰極電極：
P1：鈷酸鋰LCO，錳酸鋰LMO，鎳酸鋰LNO，二元材料NCA，三元材料NCM；
P2: 磷酸鐵鋰LFP
■ 陽極電極：
N1：石墨，硬碳；
N2：鈦酸鋰LTO、
■3.7V系統： P1+N1 ICP/ICR INR/INP
■ 3.2V系統： P2+N1 IFP/IFR (IFR32700-6.0Ah IFP2270160-20Ah)
■2.4V系統： P1+N2 ITP/ITR
■ 1.9V系統： 目前不使用P2+N2



電池連接工藝

電阻焊接、螺栓和螺釘連接、激光焊接連接、鋁線焊接粘合連接

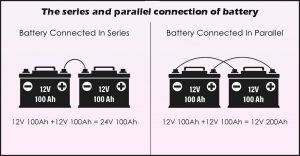

常見的串聯和并聯形式

通過電池組的串聯和并聯，提高了電壓，增加了容量。





■在電池組中串聯時，容量不變，電壓加倍；各電池同時充電或放電，每串的電流相同。

■在電池組中并聯時，容量增加一倍；當電池同時充電或放電時，電流按照歐姆定律分布，電池阻抗越小，電流越大，阻抗越大，電流越小。
■ 串聯和并聯時，容量增加一倍，電壓增加一倍；

■ 電池串聯和并聯給電池組帶來的問題：電池一致性

初始狀態的一致性： 容量 內阻 電壓（SOC） 自放電（K值）
過程狀態的一致性： 容量衰減率自放電衰減率



電池的組成

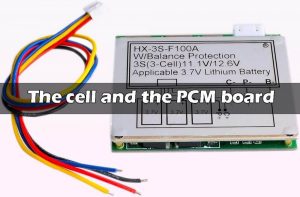

電池組由兩個最重要的部分組成：電池和保護電路板（通常稱為PCM板）。





保護板的基礎： 鋰電池（可充電）之所以需要保護，是由其自身的特性決定的。因?yàn)殇囯姵乇旧淼牟馁|(zhì)決定了它不能過充、過放、過流、短路和超高溫充放電，所以鋰電池的元件總會出現精致的保護板和電流保險絲。

保護板通常包括控制IC、MOS開關和輔助器件NTC、ID、存儲器等。其中，控制IC在正常情況下控制MOS開關開啟，使電芯與外部電路進行通信，當電芯電壓或回路電流超過規定值時，立即控制MOS開關關閉，以保護電芯的安全。



保護板的保護范圍

充電器的最大充電電壓為4.2V；
電器的最低放電電壓為3.3~3.0V；
電池工作電壓范圍4.2V~3.0V；
保護板保護電壓范圍4.30V~2.5V；
電池NF、NE范圍4.8V~2.0V；
多節和單節保護板都是保護單體的。

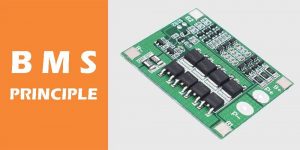

BMS原理

■BMS常用功能：充電過壓保護、放電低電壓保護、充電過流保護、放電低電流保護、充電過溫保護、放電低溫保護、均衡功能、預充電功能、限流功能、防反接功能、加熱控制功能、弱點開關功能、干觸點功能、通訊功能（有線、無線）、存儲功能

■BMS通信功能
電池總電壓、SOC、循環時間、充放電電流、電池串電壓、電池溫度、環境溫度、GPS定位

■SMBUS，系統管理總線是一個兩線制接口。它基于I2C總線的原理發展而來，可被視為I2C總線的簡化版。SMBus最初被應用于智能電池，如電池充電器和一個微控制器。它為最佳電池組提供了一個系統和電源管理相關的任務控制總線。今天，可以連接到SMBus總線的設備類型更加多樣化，包括電源相關設備、系統傳感器、EEPROM容量和其他信息通信的設備。

SMBus體現在OSI模型的下三層：物理、數據鏈路和網絡。物理層定義了SMBus的電氣特性；數據鏈路層部分規范了數據傳輸?shù)谋忍睾妥止?jié)、仲裁和時鐘信號；網絡層處理SMBus地址解析協議和總線數據傳輸協議。





Modbus協議是一種應用于最佳電池組的電子控制器的通用語言。它定義了控制器能夠識別和使用的消息結構，而不管它們通過什么網絡進行通信。它描述了一個控制器請求訪問其他設備的過程，如果它響應其他設備的請求，以及如何檢測和記錄錯誤。它為信息字段的格式和內容建立了一個通用的格式。

工業中使用的RS485是一個電氣標準，它規定了電氣參數，如通信介質、電壓、電阻等，但沒有定義具體的協議。Modbus可以使用的標準包括RS232、RS422、RS485、TCP/IP等。RS485不僅支持Modbus協議，而且還支持Profibus等協議。

鐵塔基站智能動態環境監測單元的現場監管單元（FSU）由多個監測模塊和其他輔助設備、數據中繼等功能組成?；就ㄐ艆f(xié)議： YD/T1363.2通信局（站）供電、空調和環境集中監控管理系統。

CANbus作為最佳電池組中的串行數據通信總線，被廣泛應用于工業現場控制、汽車電子技術、醫療設備等眾多領域。CANBus（ControLLer Area Net-work Bus），即ISO11898CAN標準，是一個面向廣播的串行總線系統，連接現場設備（傳感器、執行器、控制器等） 用于汽車行業，并越來越多地用于制造自動化行業。

CAN協議只定義了模型的底部?jī)蓪樱簲?shù)據鏈路層和物理層，它確保了節點之間的無差錯數據傳輸。CAN的應用層協議必須由用戶自己定義，或者采用一些國際組織制定的標準協議。使用最廣泛的是DeviceNet和CANopen，它們分別在過程控制和機電控制中被廣泛使用。然而，這類協議的結構一般比較復雜，更適合于在復雜的大規模系統中應用。

■ BMS無線通信功能

BLUETOOTH支持設備短距離通信（一般在10米以內）的無線電技術，可以在包括手機、PDA、無線耳機、筆記本電腦以及最佳電池組中的相關外設等多種設備之間進行無線信息交流。利用 “藍牙 “技術，可以有效地簡化移動通信終端設備之間的通信

第一代模擬型2G/4G移動通信技術只提供語音服務；第二代數字移動通信系統的傳輸速率只有9.6Kbps，最高可達32Kbps；而第三代移動通信系統的數據傳輸速率可達到20Mbps。第四代移動通信系統是一種融合了3G和WLAN的技術，可以傳輸高質量的視頻圖像，圖像傳輸質量可與高清電視媲美。它可以以100Mbps的速度傳輸無線信息。

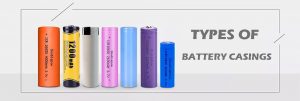

電池外殼的類型

■ 環氧板+PVC（簡易包裝）

主要取決于客戶產品的具體需求。有必要在電池之間添加固定支架，以獲得最佳的電池組，在外圍添加玻璃纖維板保護后，PVC熱收縮和防水膠水。

■鋁制方通或壓鑄鋁殼

鋁方通主要是型材鋁方通。型材鋁方通具有鋁通風擠壓成型的特點。





■公模塑料外殼

公模是公開的，也就是說，廠家開完模后（當然，模具是屬于開模廠家的），任何人都可以購買這個模具生產的產品。

■私模塑料外殼

私模是指自己開發的模具，版權歸自己所有，而且是定制的模具。

■鈑金盒

鈑金盒基本上不需要開模具。它是通過對金屬板進行彎曲、拼接、焊接，然后噴粉、烤漆制成。

■ 鈑金防水鐵盒

鈑金鐵箱需要法蘭盤和密封，可采用密封條和防水螺母等多種措施，達到可靠的防水等級。

PTC

PTC：英文Positive Temperature Coefficient的縮寫，即正溫度系數。溫度越高，電阻就越大，冷卻后會恢復。蓄電池產品中的PTC可以防止最佳蓄電池組的高溫放電和不安全大電流的發生。根據電池的電壓、電流密度特性和應用環境，對PTC有特殊要求。PTC是電池組產品中非常重要的安全元件。

NTC

NTC（負溫度系數）是指熱敏電阻現象和材料，其電阻隨著溫度的升高呈指數級下降，具有負溫度系數。該材料是由兩種或兩種以上的金屬氧化物，如錳、銅、硅、鈷、鐵、鎳、鋅等，經充分混合、成型、燒結而成的半導體陶瓷。它可以被制成負溫度系數（NTC）熱敏電阻。

NTC不是直接控制一個最好的電池組本身，而是提供一個溫度信號，并轉換成電阻。充電管理電路獲得型號后，判斷溫度是否正常，以確定充電是否正常。

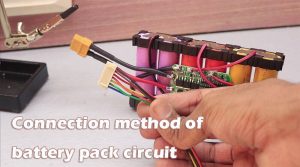

電池組電路的連接方法





■焊接： 主要用于導線和電路板的連接；大電流電路板的導體加固。

■點焊： 主要用于電池的連接；PCM與電池的連接。



電池組的特征表現

■ 命名簡單：

FB18650-2S2P 7.4V 5200mAh

■ 復雜的命名：

FB18650-2S2P 7.4V 5200mAh+PCM+NTC+Wire+Conn.

■ 配置表達：

FB18650-2S2P 7.4V 5200mAh
PCB: S-8254ABC+4407+R020+NTC(10K,B=3435)
電線：UL1532 AWG20# L=180±5mm
接口：XH2.54-5P正向

■ 性能表現：

FB18650-2S2P 7.4V 5200mAh
加板、加線、加插頭、加NTC
工作電流：1.0A
最大電流：3.0A
最大尺寸：23×78×68mm



電池組的應用場景和規格

■應用場景：低速車/路燈/鉛酸電池/基站/家庭儲能等。如果您想了解更多關于家庭儲能的信息，請閱讀我們網站上的文章《全球家庭儲能十大動力墻廠商》。

■ 外觀規格：尺寸、外殼要求等。

■ 電池規格：電壓等級、容量等級、能量等級。

■ 功率規格：工作時間、工作電流、最大功率。

■ 接口要求： 安德森、安費諾、柵欄端子。

■ 通信要求： SMBUS、modbus、canbus。

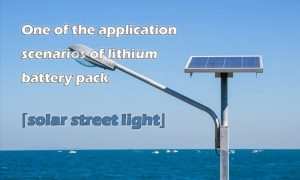

鋰電池組的應用場景之一–太陽能路燈

白天，太陽能電池板吸收太陽光，經過太陽光的照射，將其轉換為電能。在智能控制器的控制下，它為電池組充電。到了晚上，電池組提供電力，向LED光源供電，實現照明功能。智能控制器可以確保最佳電池組不因過充或過放而損壞，并具有光控、時控、溫度補償、防雷、反極性保護等功能。





關鍵部件的介紹和主要功能



■ 太陽能模塊

由于太陽能路燈的特殊性，太陽能電池板一般安裝在燈桿上。對于燈桿，一般距離5米以上，重心較高，太陽能電池板多為懸掛式?？癸L(fēng)能力強，一般選擇多塊太陽能電池板，形成所需的組件功率。

主要功能：吸收陽光，將光能轉化為電能，給蓄電池充電。

■ 蓄電池

目前，行業內使用的是免維護、防水的鉛酸蓄電池或膠體蓄電池。然而，隨著新能源行業的發展和國內政策的出臺，大部分鋰電池已經取代了鉛酸電池。

主要功能： 是儲存太陽能電池板轉換的電能，為路燈提供電能。
