高壓電池系統

高壓電池系統即俗稱的高壓電池包或高壓電池組，一般來講都是把電池模組經過串/并聯方式連接，并用滿足各項要求的殼體封樣成整體安裝在汽車上。但實際上高壓電池系統除了電池包以外，還需要配備電池管理系統（BMS），冷卻系統以及部分低壓/高壓線束等附件，只不過為了保證安全性和密封性，通常是作為一個整體裝在汽車上，普通用戶從外觀上通常都認為是一整個電池包。

高壓電池系統主要包括了電池管理系統、動力電池包、電池包冷卻系統。下面針對這三方面展開分析。



一、電池管理系統

BMS主要可分為三塊內容：BMC（Battery Management Controller）：動力電池管理控制器；BJB（Battery Junction Box）：高壓電池連接盒；CMC（Cell Management Controller）：動力電池單體控制單元。

BMC主要是檢測整個電池包的溫度、電流、電壓等信息，并負責與車輛CAN總線進行通訊診斷功能；

BJB主要是作為保險絲監測并控制電池包的運行，一旦系統判定電池包處于異常狀態便切換高壓回路，目前BJB基本都會集成在BMC內部；

CMC主要是控制單個模組內所有電芯的單體電壓、模組電壓、模組溫度等信息。

電池智能單元：豐田普銳斯THS系統中，HV電池包中安裝有電池智能單元，其功能類似于BMC，主要功能是實時監測HV電池的溫度、電壓、電流數據信息，與動力控制單元實時交互和傳遞信息。

高壓系統繼電器（SMR）：在普銳斯混動系統中，SMR起到類似BJB的作用，主要是負責連接/斷開HV電池和高壓線束。

SMR繼電器在上電和下電過程中是按照一定順序吸合和斷開的。上電過程中，順序是1、SMRP和SMRB吸合；2、SMRG吸合；3、SMRP斷開。下電過程中，順序是1、SMRG斷開；2、SMRB斷開。

純電動汽車以BYD E6B車型為例，其BMS控制器叫做PBMS。PBMS負責整車電動系統的電力控制并實時監測高壓電力系統的用電狀態，及時采取保護措施，保證車輛安全行駛。從外觀上可以直觀看到的是電壓采樣和溫度采樣接口，以及CAN整車通訊接口。

二、動力電池包

混動汽車以豐田普銳斯混動汽車為例，其車載電池主要由244.8V的HV電池總成和12V的輔助電池組成。HV電池用于高壓系統，如驅動電機、空調壓縮機等高壓設備的運行，輔助電池主要用于普通車載12V低壓系統，如門控制器、大燈、車內閱讀燈、儀表等設備。

HV電池的主要應用有以下三點：1是通過增壓和DC/AC轉換驅動電機；2是給高壓部件提供能源，例如EKK、PTC；3是經過DC/DC降壓為車載14V電池和用電器供電。

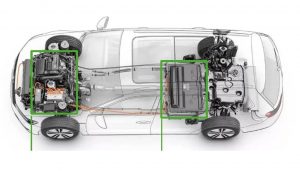

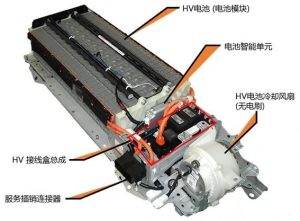

HV電池：普銳斯THS3.0的HV電池主要由電池模塊、電池智能控制單元、電池冷卻風扇、接線盒總成、服務插銷等幾部分組成，具體位置如下圖所示。

HV電池模塊是由34塊電池模塊組成，每塊模塊包含6塊電芯，每塊電芯提供1.2V電壓。將所有這些模塊串聯起來，就得到了HV電池包的輸出DC電壓，即1.2V*6*34=244.8V。

純電動汽車以BYD E6B車型為例，該款純電動汽車電池采用的是磷酸鐵鈷鋰電池，單體電壓3.3V，整車使用11個模組共96節電池芯片組成，電池標稱電壓316.8V，容量210Ah。

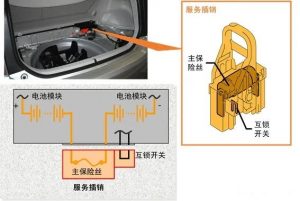

服務插銷：HV電池包的服務插銷是用于手動關閉高壓電路的設備，在NEV汽車維修的時候，首先要做的就是切斷高壓電路，保證維修過程中的安全性。下圖所示為普銳斯的服務插銷基本結構，服務插銷串聯在整車高壓回路的電池模塊中，拔開服務插銷意味著高壓回路形成斷路，同時服務插銷還連接著互鎖開關回路，拔開后互鎖開關回路也會斷路。

高壓互鎖：高壓互鎖開關是串聯在整車高壓系統部件中的接地回路，通常情況下高壓互鎖需要經過所有高壓插頭和元器件，形成閉環。主要作用是在車輛正常工作或者維修過程中，防止由于人為操作不當、車輛振動、產品老化、線路磨損等情況造成安全隱患，同時也可以通過低壓控制高壓斷路的方式進行斷電安全操作。

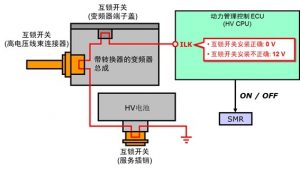

下圖所示為普銳斯THS的互鎖示意簡圖，互鎖開關經過HV電池包、線束連接器、變頻器端子，最終連接到動力管理模塊中，并在此處實時監測端子電壓。正常情況下互鎖開關接地，電壓始終為0V，如果斷開，則端子電壓為輔助電壓12V。互鎖開關可以保護混合動力系統在維修時運作或者SMR結合，避免高壓安全事故。





3、電池包冷卻系統

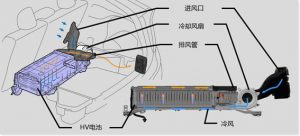

普銳斯HV電池的散熱系統進氣口在后副駕座椅的右下側，經過冷卻風扇后流經HV電池實現冷卻功能，然后由排風管排出，排風管位于后備箱右側。
