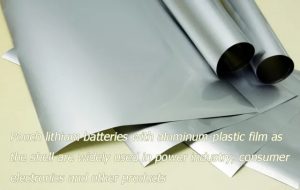

隨著新能源鋰電池的不斷發展，以鋁塑膜為外殼的軟包電池被廣泛應用于電力行業、消費電子等產品。





而主要的生產企業有十大軟包電池廠家、十大鋰電池鋁塑膜廠家等。由于使用環境、季節、地區氣候等因素的影響，在實際使用過程中難免會出現高溫，這就容易導致電池體積和軟包電池電性能的劣勢。

通過對電解液的評價和工藝優化，確定采用3%VC含量的添加劑改進電解液和工藝優化相結合的方式，可以明顯改善抑制電池高溫體積和袋裝鋰電池電性能的持續破壞。



實驗



配方和設計

正極（油系統）：氧化鈷鋰：導電劑（SP）：粘合劑（PVDF-HSV900）=96:2:2（質量比）；負極（水系統）：石墨（寧波杉杉FSN-4）： 增稠劑（CMC）： 粘合劑（SBR）=95.5:1.5:3.0（質量比）；隔膜：16μm Celgard隔膜；電解質： 廣州天賜。根據上述配方和設計，將其卷繞組裝成494147袋方形電池。

不同含量的VC添加劑

試制不同含量的VC添加劑的改良電解質電池。

采用天賜TC-E233H型電解液，加入0%、1.5%、3%、4.5%的VC添加劑，使其成為四種類型的電解液。四種方案的電池B、C、D用于后續試驗（方案A為對比組）。注：注液后的工藝步驟：①室溫下放置8h→②成型→③40℃下放置24h→④脫氣密封→⑤平壓→⑥分配體積。

工藝技術優化的電池試生產

注液后的小袋鋰電池的工藝流程為：①室溫靜置8小時→②成型→③40℃靜置24h→④脫氣密封→⑤平壓→⑥分量；對步驟①④的工藝進行優化，其余各組步驟保持不變。

第1組：在室溫下放置8小時（對照組）；第2組：在60℃下放置8小時；第3組：在85℃下放置8小時；第4組：在100℃下放置8小時；用于后續試驗（電解質溶液）選項A用于添加0%VC）。

用最佳溶液試制電池

根據上面第1.2節中得到的VC電解液的最佳百分比含量和第1.3節中的最佳靜置溫度作為條件，重新制作了最佳溶液的電池，用于后續測試評估。



實驗和結論



改進的電解質電池的實驗
實驗步驟： 取1.2節中的A至D四個方案，①測試初始容量和厚度；②充滿電；③放入85℃的恒溫箱中48小時；④取出冷卻至室溫，重新測量容量和厚度；

重復從②到④，直到所有的散裝電池截止測試；比較四種方案的第一個散裝電池的周期、容量損失率和電池體積率。從表1可以看出，方案C和方案D的散裝電池抗高溫能力強，只有在第三周暴露在85℃的環境中48小時時才會發生電池散裝；

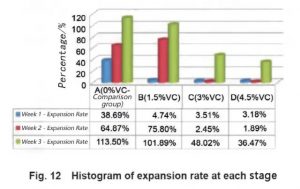

從圖1可以看出，方案C和D在每周高溫沖擊后的電池體積率遠遠小于方案A和B；

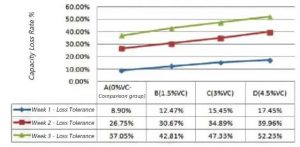

從圖2可以看出，在電解液中加入VC的電池容量損失要比不加入VC的大，而且隨著VC加入量的增加，容量損失也在增加。







VC提高了電池抗高溫散裝的能力，但高溫沖擊后的容量損失也較之增加，這可以從VC的特性中得到解釋：

VC作為一種新型的有機成膜添加劑和鋰離子電池過充電保護添加劑，具有良好的高低溫性能和抗電池體積功能，可以提高電池的容量和循環壽命。

當電池片在85℃的高溫下儲存和沖擊時，負極SEI保護膜不可避免地會出現 “損壞，VC重新修復成膜”。如果電解液中沒有VC，薄膜將繼續受損，負極碳和電解液將受到不利影響。反應產生的氣體會導致電池膨脹。

如果有VC，VC會繼續修復受損的SEI膜，這樣負極碳和電解液就不會產生氣態副反應，但修復過程中不可避免地會消耗電解液中的有效鋰，造成不可逆轉的容量損失。損失增加了。

結合表1、圖1和圖2的結果，方案C（在天賜TC-E233H模型電解液中加入3%VC）是2.1節實驗的最佳方案。



工藝優化電池的實驗



實驗步驟： 1. 測試1.3節中4個電池的初始容量和厚度；

從②到④重復進行，直到所有的散裝電池截止測試；比較四個方案中第一個散裝電池的周期和容量。結合表2、圖3和圖4的結果，第三組方案（注液后在烘箱中85℃放置8h，然后放在柜子上）是2.2節實驗的最佳方案。

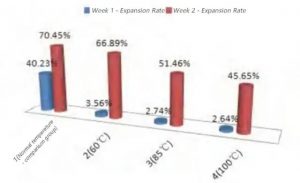

從表2可以看出，注液后在高溫下站立8小時，有利于電池在后期的耐高溫電池散裝。雖然2、3、4組在第二周發生了散裝電池，但相比之下，3、4組更有利；

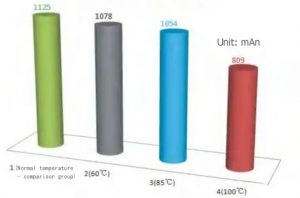

從圖4可以看出，在高溫下注液后，電池的平均容量降低，第四組的容量嚴重偏低。容量的降低，也導致了容量的降低。

因?yàn)樽⒁汉箅姵刎?fù)極上未形成SEI保護膜，在此條件下，電解液中的某些成分會與負極發生緩慢的副反應，產生氣體，由常溫變?yōu)楦邷亍?/p>

可以加速催化這部分產氣物質的副反應過程，使反應最大限度地耗盡，從而避免后期在85℃48小時的循環熱沖擊中產生氣體，從而造成電池散裝。

由于高溫下催化作用的加速，副反應隨著溫度的升高而增加，不可逆的容量也相應增加。因此，在后期的體積分離后，平均容量持續下降。當溫度為100℃時，

電解液中的其他成分也可能因受熱而分解，導致容量嚴重不足。如果溫度繼續升高，很容易導致電解液失效，后期電池的電性能會急劇惡化。







最佳溶液電池的實驗



在天賜TC-E233H型電解液中加入3%VC添加劑。電池繞組注液后，①在85℃下放置8h→②成型→③在40℃下放置24h→④脫氣密封→⑤平壓→⑥分鐘 允許；

即結合2.1節和2.2節實驗中的最佳方案，制作了一個電池，在85℃反復熱沖擊48h后，評價初始電池體積、容量損失率和電池體積率的循環；

然后將容量分布后的新電池，在85℃下反復沖擊48小時。沖擊周期必須是第一個電池散裝周期的前一周（例如，如果第一個電池散裝發生在第5次，那么取第4周）。0.5C評估的是熱沖擊后靠近電池組邊緣的循環性能。

從表3可以看出，結合2.1節和2.2節實驗的最佳方案制成的新電池，其耐高溫性更強，能保證在85℃下反復沖擊3次48小時后不脹氣，電池的散裝率也在1%～5%以內。

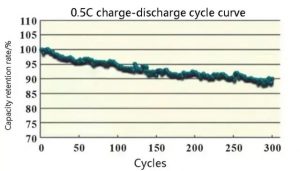

從圖5中可以看出，新電池在85℃下反復充電3次，48小時后，模擬造成了接近電池體邊緣的熱沖擊。該電池300次的容量保持率仍然大于85%，循環性能良好。





結論

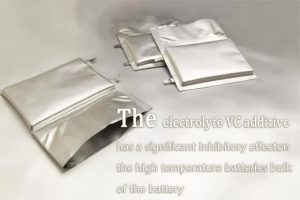

(1) 電解液VC添加劑對電池的高溫體積有明顯的抑制作用，在天賜TC-E233H模型中多添加3%是最佳值；

(2) 優化工藝技術，將注射后在室溫下站立8小時優化為85℃站立8小時，使電解液中與負極反應產生氣體的物質成分最大化。





避免了后期熱沖擊過程中的再反應和氣體產生，從而造成電池的散裝，對高溫電池的散裝也有明顯的抑制作用。

(3)結合 “在TC-E233H型電解液中加入3%VC，注入液體后，改為85℃8小時后再成型 “的方法，得到的袋裝方形鋰電池耐高溫、耐熱。沖擊能力較強。

在沒有電池散裝的情況下，可以達到85℃，持續48小時3次，電池在受到3次熱沖擊后，在0.5C條件下循環300次，仍然具有優異的循環性能，>85%。
