簡介

鋰離子電池循環過程中膨脹力的變化對模塊和系統的設計有重要影響。電池循環過程中容量的加速衰減與高容量電池的過度擠壓有一定的關聯性。因此，研究高容量電池循環過程中膨脹力的變化具有重要意義，對電池和系統的優化設計具有重要意義。

高容量電池的實驗

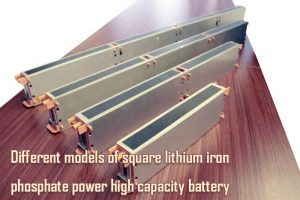

以不同型號的方形磷酸鐵鋰動力高容量電池為樣品（Model1、Model2、Model3），置于極限壓力工裝中，分別在室溫（25±5）℃和高溫（45±5）℃下進行1C恒流恒壓充電和1C放電循環，充放電間隔為30min。





并通過壓力傳感器來記錄電池在充放電周期內的膨脹力，分析膨脹力。而如果你想了解更多關于磷酸鐵鋰動力電池的信息，請閱讀中國十大鐵鋰電池制造商。



循環膨脹力的結果和討論

循環過程中膨脹力的變化

研究了不同容量和尺寸的方形高容量磷酸鐵鋰電池，并記錄了循環過程中的膨脹力。Model1電池500次循環的膨脹力隨著充/放電的進行呈現出非線性的變化。

充電過程中膨脹力的變化，30%SOC是第一個膨脹力的峰值，100%SOC是第二個峰值，隨著循環次數的增加，膨脹力總體上增加，并呈現出相同的規律性。





膨脹力在放電過程中發生了變化，膨脹力的峰值是0%的放電深度（DOD）和70%的DOD，即對應100%SOC和30%SOC。同樣，隨著循環次數的增加，膨脹力呈現明顯的上升規律。



膨脹力的變化規律分析

在高容量電池中，對循環中的膨脹力進行總結分析，不同SOC下的變化規律略有不同：30%SOC是膨脹力的第一個峰值。隨著循環次數的增加，增幅大于100%SOC，0%SOC的膨脹力為F0，30%SOC為F30，以此類推，100%SOC的膨脹力為F100，觀察F30/F100在循環中的變化規律。

我們發現，30%SOC的膨脹力會逐漸接近100%SOC的膨脹力。如數據所示，從600次循環開始，F(xiàn)30開始大于F100，F(xiàn)30與F100的比例逐漸增加到103%左右，并且基本保持在這個數值上。



溫度對膨脹力變化的影響

在不同的溫度下，觀察了F30 / F100的變化規律。對于Model1電池，45℃和25℃時膨脹力的峰值比變化模式是不同的。當初始預緊力（0%SOC）約為0kN時，常溫循環中膨脹力的峰值比緩慢增加。在25℃循環中，經過800次循環，F(xiàn)30/F100從100次循環開始，F(xiàn)30/F100達到90%到100%。



膨脹力與容量的相互對應關系

常溫循環和45℃高溫循環是評價電池使用壽命的兩個常用的循環系統。模型1的電池在25℃和45℃條件下，容量衰減和膨脹力峰值比的變化規律：





在正常的溫度循環中，循環膨脹力的比率增長是比較緩慢的。隨著F30/F100增加到100%以上，高容量電池的容量衰減曲線由線性變?yōu)槲澢€。從數據上看，1 000次循環前的電池容量衰減率約為每100次循環0.35%，每1 000次循環約為7%。

● 45℃循環曲線也呈現類似的規律，無論前100次快速衰減，前600次容量衰減規律為每100次容量衰減0.85%。當F30 / F100增加到100%以上時，600到1500的衰減規律是每100容量衰減0.95%。

可以看出，高容量電池循環膨脹力的變化與電池容量的衰減有關。結果表明，鋰離子電池持續增長的壓力與可逆的容量損失之間存在著密切的關聯，通過測量鋰離子電池的內部壓力變化可以預測鋰離子電池的容量衰減率，例如可以通過測量鋰離子高爾夫球車電池的內部壓力變化來預測鋰離子電池的容量衰減率。



不同電池的膨脹力分析

測試結果發現，不同型號高容量電池的循環膨脹力的變化趨勢非常接近。與不同型號電池在45℃循環中F30/F100的變化曲線相比，這種變化規律也很明顯。





不同型號電池的F30/F100的比值在600次左右達到100%，在800次左右達到103%左右，并保持不變。從這些數據可以看出，不同電池的循環膨脹力具有相同的變化規律，F(xiàn)30/F100的數值與循環衰減密切相關。



大容量電池拆解分析

對初始狀態的電池和循環電池進行拆解，測量不同充電狀態下的電池厚度和電池極片厚度。與初始狀態相比，極板厚度大大增加。極板回彈率被定義為極板厚度增量的百分比，即：回彈率=（循環后的極片厚度減去初始電極厚度）/初始電極厚度100%。

從數據中可以看出，陽極極片厚度的變化與電池充放電過程中的應力變化趨勢一致，推斷出力的變化與陽極有關。拆開循環電池，記錄初始厚度為100%和101.55%；加上電池外殼厚度為101.52%；推斷電池厚度的增加和循環過程中電池膨脹的增加主要來自于電池厚度的增加。





總結

在大容量鋰離子電池的循環過程中，膨脹力與容量衰減有一定的關系：

● 磷酸鐵鋰大容量電池充放電過程中的膨脹力呈現非線性變化趨勢，類似于正弦波分布，有兩個峰值，第一個峰值約為30%SOC，第二個峰值為100%SOC。

● 隨著循環的進行，電池膨脹力將逐漸增加。30%SOC和100%SOC膨脹力的增長速度不同，最初的F30小于F100；隨著循環的進行，F(xiàn)30將逐漸大于F100。

試驗結果表明，F(xiàn)30以后容量衰減的速度比F100要快。根據這一規律，可以通過循環過程中的壓力變化來預測電池的循環壽命。
