研究背景

全固態電池（ASSLB）是下一代更安全的鋰金屬電池的潛在候選者，到目前為止，大多數關于固態電解質（SSEs）的工作都集中在增強離子導電性和提高界面穩定性上。

然而，人們對電解質厚度的關注較少，電解質厚度實際上在決定全固態鋰電池（ASSLB）的能量密度和電化學性能方面發揮著重要作用。因此，迫切需要超越常規因素對SSE進行評估，并對SSE厚度的影響進行全面分析。

說到電解液，我們之前談到過2022年中國十大鋰離子電池電解液公司。



介紹

近日，華中科技大學教授團隊在國際知名期刊《能源與環境科學》上發表了題為《降低高能鋰電池固態電解質膜厚度》的綜述。

系統分析了電解液厚度對ASSLB軟包電池能量密度的影響，重點分析了在不犧牲其機械財產的情況下大幅降低SSE膜厚度的策略。

討論了基于高壓和高容量陰極的ASSLB的最新進展和挑戰，以及雙極和柔性ASSLB等新型配置，并對未來商業化的高能量密度ASSLB提供了展望和建議。





SSE厚度對重量和體積能量密度的影響

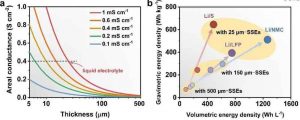

圖1。（a） SSE的各種離子電導率的面積歸一化離子電導率與電解質厚度的關系。（b） 在Li/NMC811、Li/S和Li/LFP袋狀電池中，隨著SSE的增加，厚度從500μm減少到25μm對應于重量和體積能量密度。

理想情況下，SSE應具有高離子電導率（室溫下高于10-4 S cm-1），與電極的界面應穩定，具有寬的電化學窗口和良好的機械財產，能夠適應充放電。在此過程中，電極體積會發生變化，并抑制鋰枝晶的生長。

對于儲能的實際應用來說，加工方便和低成本是兩個主要方面。其次，SSE的厚度也是一個需要考慮的關鍵參數，因為它會影響全固態鋰電池（ASSLB）的內阻和能量密度。



離子電導與SSE膜的厚度成反比，在厚度減小的SSE中觀察到更高的面積歸一化電導，這是由于離子穿過SSE所需的時間更短（t=L2/D，其中t、L和D表示Li+擴散時間、SSE厚度和Li+擴散常數）。

如圖6所示，1a，為了實現與使用25μm隔膜的液體電解質相同的面積歸一化電導，厚度的減小對于提高SSE的離子電導同樣重要。

如果SSE的厚度減小到10μm，則具有離子電導率（例如，0.4mS cm-1）的SSE可以獲得與液體電解質相同的面電導。理想情況下，如果SSE減小到其原始厚度的1/4，則穿過SSE的Li+擴散時間將縮短到1/16，并且面積電導將增加四倍。

除了離子電導外，ASSLB的電池能量密度也與SSE的厚度成反比?；诖诫姵卦O(shè)置計算了Li/LiNi0.8Mn0.1Co0.1O2（NMC811）、Li/S和Li/LiFePO4（LFP）ASSLB的能量密度。

如圖1b所示，SSE的厚度在決定電池能量密度方面發揮著巨大作用，而更薄的SSE對于實現更高的重量和體積能量密度至關重要。

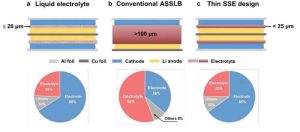

圖2:使用液體電解質、（b）傳統SSE和薄SSE的基于鋰電池的電池配置和組件的重量比圖。

通過粗略計算，如果SSE的厚度從150μm減少到25μm（假設硫化物SSE的密度為1.96 g cm-3，陰極含有80 wt%的活性材料和15 wt%的SSE），則SSE比例將從56%減少到25%，這與液體電解質系統的電解質（2.5 g Ah-1質量和95 wt%的陰極活性材料）相當（圖2）。

然而，SSE也起到了分離器的作用，薄膜的變薄將不可避免地降低其機械強度，并增加薄膜破裂或Li枝晶穿透的風險，這兩者都可能導致內部短路，引發電池故障，甚至安全隱患。



因此，與薄SSE設計相關的挑戰主要在于最小化厚度和保持機械強度之間的沖突。SSE通?？煞譃槿悾汗腆w聚合物電解質（SPE）、無機固體電解質（ISE）和復合聚合物電解質（CPE）。大多數厚度在80至200μm之間。

ISE是晶體或玻璃狀無機物，粉末被壓制到高達1mm的厚度。由SPE基質和無機填料組成的CPE可以同時克服它們的缺點，

然而，大多數CPE的厚度都超過100μm，在不影響機械財產的情況下，大幅降低CPE厚度仍然是一個巨大的挑戰。

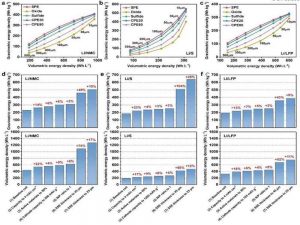

圖3。（a）Li/NMC811、（b）Li/S和Li/LFP ASSLB的實際重量和體積能量密度的估計；（d） Li/NMC811、（e）Li/S和計算的Li/LFP ASSLB的重量和體積能量密度。

ASSLB有望為電動汽車和便攜式設備提供動力，需要高重量和體積能量密度。為了量化SSE厚度對能量密度的影響，作者提供了三種類型的ASSLB（Li/NMC811、Li/S和Li/LFP）與實際袋狀細胞模型中的各種SSE配對的重量和體積能量密度。模擬將所有ASSLB的陰極容量設置為3mAh cm-2，N/P比為2。

分別選擇PEO、LLZO、雙層LPS-LGPS和兩種LLZO/PEO雜化物作為SPE。如圖6所示，如圖3a、b和c所示，隨著SSE厚度的減小，重量和體積能量密度都增加。與重氧化物ISE和CPE80相比，輕質SPE和CPE20在提供高重量能量密度方面更有希望。



與Li/NMC811和Li/LFP ASSLB相比，隨著SSE厚度的減小，Li/S ASSLB的重量能密度增加得更顯著。圖3d說明了在不同情況下實現重量能量密度為500 Wh kg-1和體積能量密度為1000 Wh L-1的目標。

通常，為了在Li/NMC811 ASSLB中實現高于500 Wh kg-1的重量能密度，SSE的厚度應控制在30μm以下（用于SPE）、25μm（用于CPE20）、20μm（對于硫化物ISE），10μm適用于氧化物ISE和CPE80。對于Li/S ASSLB，使用10μm SPE或CPE20可以實現高于500 Wh kg-1的重量能量密度（圖第3b段）。

另一方面，由于硫陰極的高孔隙率和低密度，Li/S ASSLB具有相對低的體積能量密度。最后，對于Li/LFP ASSLB，由于LFP陰極的容量相對較低，不可能提供500 Wh kg-1的高重量能量密度（圖第3f段）。



需要指出的是，計算中的一些參數在實踐中很難實現，因此對于實際的ASSLB，SSE厚度的要求應該更嚴格。盡管如此，超薄SSE的開發對于實現高能量密度ASSLB至關重要。





減少SSE厚度的策略

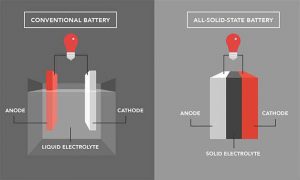

SSE不僅充當離子導體，還充當隔膜，避免陰極和陽極之間的接觸。近年來，已經采用了各種策略來成功地制備具有足夠機械強度的SSE膜。將固體電解質滲透到多孔框架中是制備具有增強機械穩定性的薄SSE的有效策略。

堅固和柔性的框架為軟聚合物電解質或脆性陶瓷提供了機械骨架，即使在SSE的厚度減小的情況下，它也可以在循環過程中抑制Li枝晶的生長，并且所得SSE的寬度由框架的厚度決定，這為在保持機械財產的同時減少電解液厚度提供了一種簡便可行的方法。

由于聚合物主鏈通常是較差的或非離子導體，并且離子傳輸僅發生在浸漬的電解質區域，因此大的孔隙率和孔的互連性對于實現高離子導電性是重要的。





從傳統的聚烯烴分離器到含有大孔、多孔聚酰亞胺（PI）膜、靜電紡聚丙烯腈纖維膜和纖維狀聚四氟乙烯（PTFE）基材的超薄PET無紡布，當聚合物電解質或較軟的硫化物電解質浸漬或壓入其中時，電解質整體上表現出優異的機械財產。

由于聚合物骨架的柔性，提高了輥對輥組裝的可能性，為ASSLB工業制造提供了可能性。聚合物主鏈的未來發展需要專注于孔結構工程和創造具有豐富垂直排列離子通道的具有成本效益的聚合物。



具有良好排列的通道結構的生物質由于其低成本和天然豐度，可能是有前途的電解質載體。而作為框架的連續多孔3D離子傳導無機陶瓷網絡以犧牲機械強度為代價提供了額外的離子通道，并且SSE相對較厚。

燒結陶瓷網絡的強度不足以承受軋制，這導致了有限的可擴展性，并對該方法的實際應用提出了重大挑戰。無機多孔框架需要具有大的縱橫比和高度糾纏的結構。

電極支撐涂層是另一種可能的減薄方法。借助成熟的鑄造技術，用刮刀將漿料刮在正極上形成薄膜，可以使界面具有良好的接觸，其優點是可以降低阻抗。



但缺點是，這兩層可能混合在一起，并且SSE層的厚度均勻性和機械強度可能不夠高，特別是當SSE的厚度減小時。然而，通過帶鑄造形成的自支撐SSE陶瓷膜的機械強度在很大程度上取決于厚度。只有一定的厚度才能滿足電池組件的機械要求。同時，由于加工的脆性，很難減小厚度。

雖然多孔致密多層陶瓷膜的設計可以被視為電極支撐和自支撐陶瓷膜之間的折衷，但對于多孔層，需要考慮足夠的機械強度和大孔隙率之間的權衡，以提供互連通道，同時避免小孔。



此外，除了高流動性的熔融硫之外，其他電極漿料如LFP和NMC滲透到多孔框架中仍然存在問題。

其他減薄策略，如3D打印，這是一種引入電解質精細結構設計的革命性工藝，已被證明是一種有效的工程策略，但在大規模制造中存在高成本和困難。

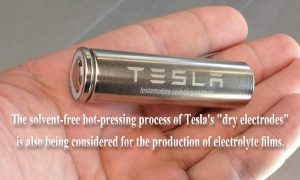

此外，特斯拉的“干電極”等無溶劑熱壓工藝也被考慮用于生產電解質膜。此外，通過利用鋰金屬的高反應性，一些特定的前體可以在鋰負極表面自發反應，原位形成薄膜電解質。促進電解質的減薄，同時提供界面接觸。但與陰極支撐的SSE類似，厚度和機械財產之間的難題尚未完全解決。





其他配套設計

除了電解質變稀外，高能量密度還要求電極材料具有高壓和高容量財產。高壓陰極和鋰金屬陽極是理想的選擇。

因此，要求電解質具有高的氧化還原穩定性。PVDF和PAN等凝膠聚合物電解質可以滿足這一要求，但需要大量的液體添加劑，安全性有限。

此外，一些抗氧化聚合物，如PAN，與鋰金屬陽極不相容。

多層聚合物電解質和Janus界面的不對稱設計是一種權宜之計，被認為是在高壓ASSLB中構建薄SSE的潛在方向。值得注意的是，SSE的氧化穩定性接近5V，盡管許多研究通過CV或LSV掃描報告了這一點。



但在全電池測試過程中，較低的測試電壓主要是由于較高電壓下電解質分解和相間不穩定，進一步延長SSE的電壓窗口有利于提高陰極的能量密度。

固態電解質為鋰硫電池的開發提供了可能性，因為它們被認為可以抑制穿梭效應。

將硫陰極與SSE集成可以降低界面電阻，并提供形成薄SSE的機會。此外，與高壓ASSLB類似，應探索具有不同功能的SSE的雙層或不對稱設計，以應對多硫化物穿梭體、離子導電性和機械強度的挑戰。

此外，電極支撐SSE在雙極板電池中的應用和框架支撐SSE對柔性電池的應用也越來越受到研究關注。





總結與展望

用SSE取代液體電解質使LMB有望用于下一代儲能系統。作者簡要介紹了SSE的主要挑戰和最新發展，并分析了各種系統的電解質厚度與能量密度（重量和體積能量密度）之間的關系。

重點介紹了不同電解質系統的SSE膜厚度最小化的各自策略，并重點介紹了適用于大規模生產的解決方案。此外，還討論了與高壓和高容量陰極配對的ASSLB的最新進展，并介紹了雙極和柔性ASSLB的潛力和挑戰，最后為未來的商業化提供了高能量密度ASSLB的前景。

作者指出，在從實驗室研究到工業批量生產的過程中，制造的便利性和成本是關鍵參數，而使用市售材料或生物質合成的SSE似乎更有希望用于高能量密度ASSLB的短期應用。

還需要提醒的是，實驗室規模的科學發現與工業級應用之間仍有很大差距，為了獲得電化學性能和能量密度的實際評估，必須在接近商業實施的大袋電池環境中測試薄固態電解質的真實性能。已經有幾家固態電池公司在做這項工作。薄而堅固的SSE薄膜的設計和開發越來越受到學術界和工業界的關注，預計在不久的將來會有更多突破。
