在影響新能源汽車發展的諸多因素中，充電和換電是兩條同時探索的技術路線。充電的局限性在于充電時間、電池壽命等；電動汽車換電也存在換電技術成熟度、標準化和盈利能力（電動汽車換電池和備用電池的投資回報）的局限性。但相比之下，ev換電池不僅能滿足運行里程的要求，還能保證電池的長壽命，更有利于回收利用。本文將分析各種電動汽車電池交換技術的解決方案。



電動汽車電池交換技術方案的演變

在新能源汽車中更換電動汽車電池的嘗試可以追溯到2003年的以色列BetterPlace（BP）。英國石油公司與法國雷諾公司合作，雷諾公司開發了電動汽車FluenceEV，該車型使用底盤換電進行換電。在當時電動汽車發展的大環境下，電動汽車的應用規模非常有限。

此外，電池技術、電動汽車電池交換技術和換電站建設成本高昂，使技術方案缺乏競爭力，項目終止。南方電網也引進了BP的方案，并在廣州等地進行了運行示范。

2009年，中國推動了新能源汽車的發展。自2011年以來，國家電網一直是推動換電模式的主力軍。首先，國家電網（杭州）綜合能源服務公司在標準箱中引入了半自動電池切換。2013年，新鄉縣電力工業局牽頭車企和出租車公司共同推動底盤置換出租車運營，但未能推進。

2013年，在政策和技術發展的推動下，中國新能源發展加快。取代權力的嘗試也在擴大。國網換電項目人員成立獨立的伯坦公司，在杭州、西安等地推廣邊墻換電和底盤換電。

浙江新時空的側墻換電模式，通過在電動汽車電池?fù)Q電方面的大規模示范和運行，在技術驗證方面取得了相對進展。

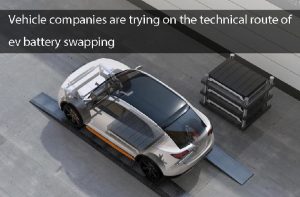

2016年，奧動加入換電運營，與其他汽車公司合作推廣底盤換電，并先后在中國廣州、廈門和北京開展了大規模換電運營。汽車企業正在嘗試電動汽車電池更換的技術路線。



電動汽車電池更換技術方案介紹



●后備箱的電動汽車電池更換

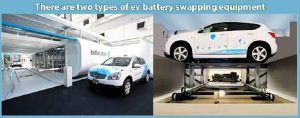

國網（杭州）綜合能源服務電池?fù)Q電站以20個標準電池箱為一組，每箱電量約5千瓦時，裝入電池轉運箱集中充電換電。杭州有軌電車更換車型主要用于出租車和公務用車。電動汽車電池交換設備有兩種：機械平臺和可移動叉車平臺，固定在汽車交換位置旁邊。電動汽車后備箱中的電池盒是手動拉出和推入的。這種電動汽車電池交換方案基本上是中國改變電力的初步嘗試。



●底盤和側壁電動汽車電池交換

純電動汽車的電池盒布置在汽車底部，左側有兩盒電池，右側有兩盒。電池在車內控制升降后，由機器人從側面取出電池。



● 電動汽車側壁電池更換

該換電技術方案的特點是將電池的換電口布置在側壁上，通過控制打開電池艙門，然后將電池取出安裝在機械手一側。在這種方案中，電池被布置在底盤上，這使得車身高度更高，并影響車輛性能。



● 機箱電源更改

電動汽車換電池的底盤換電方案可以細分為兩種：以國網上海電動客車為代表的標準電池盒和以BP為代表的異形電池組。





BP的計劃是，在車輛就位后，車輛將保持靜止，地面下的機構將水平傳輸電池，上下抬起電池以安裝電池，伺服電機將擰緊和松開電池鎖定機構以完成整個ev電池交換動作。用于底盤更換的“塔式”異形電池布置在后座和后備箱之間的底盤上。這種ev電池交換方案對底盤框架的變化最小，但仍然影響后排空間和行李箱體積。



機箱換電技術方案

在ev電池?fù)Q電的各種換電技術解決方案中，底盤換電得到了更多的認可。目前使用最廣泛的結構是布置在底盤上的扁平結構，基本不占用乘坐空間、后備箱空間和車輛高度。電池組固定在換電框架上，換電框架與現有車身結構相適應，安裝在車身地板上。

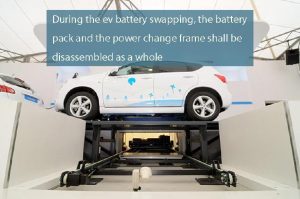

在更換電動汽車電池時，應將電池組和換電架作為一個整體進行拆卸。電池模塊、下箱組件、配電箱、電池管理系統和上箱蓋形成電池組，然后將電池組安裝在更換電機組件上，形成整體更換電池組。

目前，底盤ev換電池技術的差異主要在于鎖定方式的不同。在底盤ev換電池技術方案中，快換電池組的更換分為兩個步驟：提升和鎖定。升降運動是垂直的；鎖定方案分為旋轉擰緊/松開和前后平移。





吊裝和旋轉擰緊

英國石油公司和國家電網采用了這種電動汽車電池更換方案。ev電池交換的主要?jiǎng)幼魇峭ㄟ^機械手將電池組提升到位，然后旋轉鎖定機構，該機構與底盤上的定位相結合，夾緊、擰緊和鎖定。鎖定點有明顯的定位槽。從技術上講，鎖定更加可靠，并且鎖定可以精確。



升降和前后平移

ev換電池的主要?jiǎng)幼魇牵和ㄟ^機械手將電池組提升到位，然后依靠底盤上的接縫、棘爪和鎖將電池組整體移動。在實際應用中，該方案存在鎖定不易到位、鎖定不牢固的問題。



兩種技術方案的比較



● 重量

ev電池交換的旋轉鎖定方案重量更輕，鎖定范圍更小，對不同車輛尺寸的適應性更強，對底盤框架空間的要求更低。



● 電動汽車電池交換連接器

旋轉鎖定方案的交換連接器浮動范圍更大，因此環境適應性更好，重量輕，匹配尺寸要求更低，并且可以擴展電池以適應不同的冷卻模式。



● 使用壽命

在壽命方面，兩種電動汽車電池更換方案的關鍵部件壽命相似。但是，在綜合成本方面，旋轉鎖定方案更好。

從以上三個方面的比較來看，電動汽車電池交換的旋轉鎖定方案更有優勢，目前具有最多的示范應用。



總結

電動汽車換電池模式的大規模可持續應用除了技術可行性外，還需要通過運營進一步驗證其經濟性，以及針對不同車型推廣不同的鋰電池組。相信隨著電池等技術的發展和成本的快速下降，ev電池?fù)Q電模式（換電技術方案）將逐步占據特定市場，推動新能源汽車的加速發展。
