隨著動力電池與電動汽車的產品合作越來越深入，電池應該如何優化，如何適應更多的車載動力電池場景？圍繞這些考慮，動力電池的形式有幾個明顯的趨勢：

首先，電池的尺寸和容量越來越大：不僅是圓柱形，軟包和方形也越來越大。

◎ 圓柱形電池：從18650電池發展到21700電池，再發展到4680電池。

◎ 方形電池：從原來的VDA尺寸（148*26.5*91mm）開始，它變得更寬、更厚。

◎ 軟包電池：它也適用于VDA模塊（長度300mm）和MEB 590模塊（長度500mm+），并且有繼續發展為大型軟包的趨勢。

結構也不斷簡化，尤其是在電池設計開始向CTP和CTC發展之后。在這篇文章中，我們將重點關注軟包電池尺寸的規格變化。

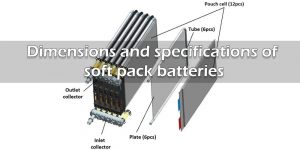

軟包電池的尺寸和規格

從生產線和設計角度來看，軟包電池的尺寸和體積靈活多變，可以根據不同車型的空間和底盤要求進行定制，為未來純電動汽車的布局和結構設計提供便利。因此，從歷史上看，在第一階段，電池尺寸主要由通用汽車和日產汽車分別定義。





定制電池階段-通用汽車和日產

軟包電池最早的應用是在2010年左右。典型的車型是通用汽車的Volt和日產的LEAF，這兩款車都使用帶有單端接線片的方形電池。這兩種規格的電池已經使用了很長時間，包括目前在售的LEAF，它仍然使用這種規格的電池。



VDA尺寸規格和590演進規格

隨著對模塊通用化的需求，在將電池單元的尺寸調整為VDA標準尺寸、390模塊和590模塊的過程中，導出了單端接線片的方法。此時，電池單元是直立使用的，整個結構設計圍繞類似方形電池模塊的方向進行迭代，但這也限制了軟包電池的發展。

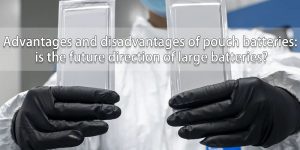

軟包電池的優點和缺點：大型電池的未來方向是什么？

對于軟包電池，從長遠來看，它必須與車型的設計相匹配。它最大的優點是尺寸靈活，可以做成各種形狀。在制造標準化方面，可以更好地實現柔性設計。因此，在考慮什么樣的軟包電池尺寸可能更好時，必須從汽車本身的需求出發。

孚能科技設計的軟包電池長度為400-800mm，寬度為150-300mm，厚度為8-20mm，這意味著電池可以自由組合。





如何在尺寸和效率之間取得平衡，更成熟的方向是專注于軟包大電池的方向，使電池更長、更寬，這將有助于整體設計和布局。從結構設計的角度來看，尺寸調整帶來的結構設計改進效果是明顯的。

在保持電池系統機箱尺寸不變的同時，孚能科技 SPS可以通過調整水平排列的大軟包電池的厚度來靈活調整電池系統機箱的高度。也就是說，相同的底盤和一個電池可以適用于所有乘客車型。

電池單元厚度的變化允許SPS的機箱高度在85mm和145mm之間靈活配置。該電池系統配備了不同能量密度的大型軟包電池，充電容量從80kWh到150kWh不等。

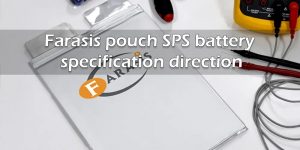

孚能科技 SPS電池規格方向

事實上，如果一家汽車公司覆蓋所有車型并生產純電動汽車，那么就有幾個棘手的問題：

◎ 必須考慮電池組的尺寸和平臺化

◎ 功率覆蓋需要相對均衡，即相對完整

◎ 應在電池內部進行系統考慮

這就是為什么需要電池系統覆蓋50-150kWh的所有功率，并且可以從長度、厚度和寬度三個參數調整軟包電池來解決這些問題。





● 電池尺寸設計優化

孚能科技SPS電池的設計在尺寸上是靈活的，因此CTP的設計圖案可以進口。從其他國家來看，LG、SK On等電池制造商的技術路線都在從最初的模塊概念向模塊方向發展。不同的設計理念反映在產品的巨大差異上。



● 模塊化結構帶來的尺寸效率

堆疊模式帶來的效率差異可以看出，孚能科技給出的體積利用率為75%。卷利用率=X方向利用率*Y方向利用率*Z方向利用率。



在SPS的設計中，完全彌補了小袋設計的最大缺陷。這仍然是非常顯著的，并且軟袋的靈活性已經得到充分利用。此外，電池單元的尺寸變得更大，串聯和并聯的總數變得更小，這可以節省傳統模塊的一些結構部件和連接設計。

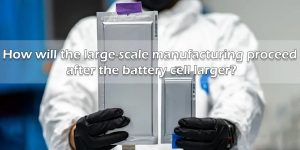

電池體積變大后，大規模生產將如何進行？

在刀片電池領域，我們看到對疊片的精度有很高的要求——如果對準精度不夠高，就會影響最終的電池性能。





類似地，大軟包電池的制造要求也增加了。因此，電池制造升級后，整個過程的調整非常關鍵，這并不容易。從行業發展的角度來看，許多公司都在不斷改進層壓技術。

更具挑戰性的路徑是采用極片的熱層壓和多片層壓的融合技術。電池隔膜和極片是預先粘合和切割的，解決了隔膜在層壓過程中因張力釋放而產生褶皺的問題。

此外，如何解決堆疊的效率問題。該行業正在嘗試使用多刀切割和多片堆疊技術，在堆疊機方面，整機集成了極片放卷、切割、熱層壓、多片飛行堆疊和熱壓的功能。

通過縮短極片線圈和堆疊之間的片材傳送，減少了極片切割和層壓之間的加工精度誤差，并且熱壓極組極片處于穩定的接合狀態。

此外，在制造端，通過集成CCD缺陷和尺寸檢測系統，提高了檢測產品缺陷的能力，確保了對堆疊過程中對準不良的實時監控和消除。這也為增加軟包電池的尺寸提供了實質性的途徑。



結論

從全球的角度來看，電池都在向巨大的尺寸發展。這是為了提高效率，同時也考慮了整個封裝的分組率和降低成本的要求。在鋁塑膜在中國國產化之前，軟包電池在中國市場一直處于相對弱勢的地位。

但隨著我國材料生產的進步和小軟包技術的不斷積累，以孚能科技為代表的大軟包技術路徑也是加大尺寸、優化結構。這條道路的發展速度與方形和圓柱形電池的發展速度一致。隨著SPS方案細節的逐步呈現，可以看出這已經是一個非常重要的方向，值得長期觀察。
