電池管理系統（BMS）是電池組的中央控制單元。電池管理系統對電池就像大腦對人一樣。電池管理系統由許多子系統組成，例如主機或主控制器、一系列從控制器（取決于系統類型）、傳感器和使所有系統工作的軟件。有些甚至包括BMS中的電子控制裝置，如開關、保險絲、高壓前端、高壓聯鎖回路和斷電裝置。



為什么電池管理系統如此重要？

電池管理系統可以發揮什么作用？

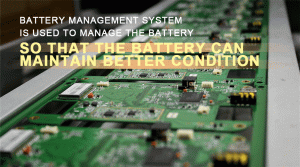

顧名思義，電池管理系統用于管理電池，使電池能夠保持更好的狀態，穩定運行。簡單地說，電池管理系統可防止電池故障模式，如過充電、過放電、過熱或欠溫以及內部短路。除了保護電池外，電池管理系統還具有監控功能。事實上，如果沒有監控電池的能力，就沒有保護。電池管理系統還可以將電池組內部和外部的控制器連接到系統。最終，電池管理系統提供了最佳的電池性能，以滿足各種能源和電力需求。這些性能由估計各種電池因素的軟件控制，例如健康狀態（SOH）、充電狀態（SOC）和最大電壓。

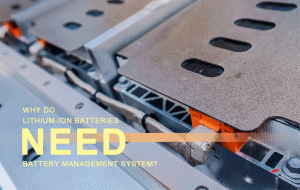

為什么鋰離子電池需要電池管理系統？

近年來，以鋰離子電池為動力的新能源汽車受到人們的關注，成為全球汽車發展的熱點。然而，鋰離子電池的異常使用可能會導致電池壽命縮短和損壞，甚至存在潛在的安全問題和危害因素。作為電池保護和管理的核心部件，電池管理系統在電動汽車的性能中發揮著越來越重要的作用。它可以提高鋰離子電池的利用率，防止過充電、過放電、過熱、短路等情況，監測電池的狀態，從而延長電池的使用壽命。



為什么車輛需要電池管理系統？

電池管理系統通過控制電池輸出以及能量和功率輸入來管理電池壽命和安全性。大多數便攜式設備（如筆記本電腦）的電池只能使用一兩年，通常在溫度變化很小的情況下使用（例如，在寒冷的冬天，筆記本電腦很少放在室外或在室外使用）。然而，車輛和工業電池需要持續8至10年、15年或更長時間，并能承受各種工作溫度，包括阿拉伯沙漠的夏季和北極的極寒冬季。因此，大型電池通常需要電池管理系統來優化其性能。





那么鋰離子電池可以不使用電池管理系統嗎？

我聽說一些賽車類型的電動汽車聲稱不使用電池管理系統。然而，賽車只是鋰離子電池的一個非常具體的應用，在這些條件下，電池壽命通常會持續一個賽車賽季，因此不必擔心保修和壽命。然而，除此之外，沒有一個領域在沒有BMS的情況下使用電池組。與其他類型的電池相比，鋰離子電池需要管理以確保其安全性。例如，鉛酸電池在濫用時不會發生熱失控型事故，因此安全性可以在沒有電子控制的情況下輕松控制。必須對鋰離子電池進行管理，以使電池在允許的電壓、溫度和電流條件下工作，從而有效避免安全故障。



電池管理系統類型

電池管理系統有兩種基本類型：集中式和分布式。這兩種類型之間最大的區別是硬件的安裝位置。主控制器或控制單元通常可以完成能量存儲系統的主要設計目標：







（1） 切換觸點以監測電池溫度，并與核心控制板建立通信以監測核心溫度；

（2） 監測電池和核心控制板的電壓；

（3） 基于溫度數據的熱管理，加熱或冷卻電池；

（4） 管理電池安全（基于電池電壓、溫度和電池狀態的觸點開/關操作）；

（5） 計算、管理、記錄電池狀態并與汽車（或其他系統）通信。控制器主要由兩部分組成，一部分是硬件控制板，另一部分是大量的數據處理軟件，這兩部分共同工作以確保整個系統的性能和安全性。



集中式電池管理系統

對于集中式電池管理系統，電池的主控制板和檢測控制板在電池組裝過程中安裝在一個位置，內部通過電線連接成一個整體。這將減少硬件數量，但增加電池組中的電線數量。



分布式電池管理系統





分布式電池管理系統，在中央位置有一個主控制器，以及多個獨立的電路板，用于檢測電池的狀況。通常，這些隔離板直接監控核心或模塊，從而減少了電線的使用，因為從屬板可以是菊花鏈。但由于印刷電路板（PCBS）數量的增加，這部分增加了成本。分布式電池管理系統設計在實際應用中得到廣泛應用，因為每個從電路板只控制有限數量的電池，這對電池系統具有更好的控制效果。

除了分布式和集中式電池管理系統之外，電池管理系統可以有許多不同的結構，但最終取決于電池管理系統的使用位置和具體的功能要求。



電池管理系統中的硬件

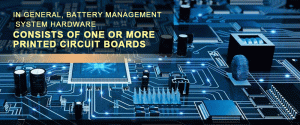

電池管理系統硬件是電路板設計的重要組成部分。通常，電池管理系統硬件由一個或多個印刷電路板組成，印刷電路板可以集成所有組件以形成控制電路板，包括電容器、電阻器、電流傳感器、can（控制器局域網）、LIN（局域互聯網絡）和其他通信組件，最重要的是專用集成電路（ASIC）。所有這些元件都安裝在非導電基板上，嵌入導電銅（由銅片蝕刻而成），然后將其層壓到電路板上。





從電路板通常有不同的名稱，由設計者定制，包括電壓溫度監測器（VTM）、電池監測電路（CSC）等。但無論如何，從電路板的設計都是相似的，尤其是平衡電路管理和廢熱管理這兩個最重要的模塊。帶有無源平衡管理系統的電路板將能量轉換為廢熱。然而，在電路板的設計中，應盡可能減少廢熱對核心或電路板組件的影響。

硬件設計中的另一個問題是在電池管理系統中考慮電磁干擾（EMID）和電磁兼容性（EMC）。當控制電路板靠近充電器、逆變器、變頻器或其他高壓設備時，必須研究EMI和EMC，并為這些設備提供適當?shù)撵o電屏蔽和接線連接。

使用PCB從板的另一個好方法是使用柔性板或電路。類似地，剛性PCBS可以用柔性塑料基板或兩者的組合來代替。這通常用于CSC（單元監控電路）板，并且CSC可以直接安裝在單元模塊上。
