儲能經濟



從光伏和國家儲能技術的發展歷程中學習。

電化學儲能技術迎來機遇

全球能源互聯發展合作組織預測，2060年全社會用電量將達到17萬億千瓦時，人均用電量將達到12700千瓦時，清潔能源和新能源裝機容量占比將超過90%。

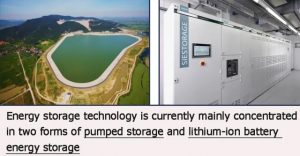

隨著新能源的大規模接入，為了克服風能和光伏的間歇性和波動性，整個電力系統正在從 “源-網-荷 “向 “源-網-荷-儲 “轉變，儲能技術將成為電力系統的一個新類型。 第四個必要因素。儲能技術目前主要集中在抽水蓄能電站和鋰離子電池儲能兩種形式，像最近流行的51.2v 200ah powerwall鋰離子電池。

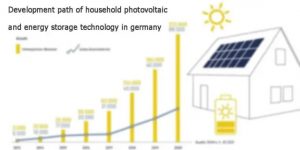

德國家用光伏和儲能技術的發展路徑

2020年風力和太陽能發電比例最高的國家有瑞典（19%）、德國（18%）、葡萄牙（18%）、英國（17%）、芬蘭（17%）等。歐洲的平均比例為12-13%（國內數據低于5%）。

由于葡萄牙、瑞典和芬蘭的裝機容量太小，不具有參考意義，我們主要關注德國和英國，其中德國作為表后儲能裝機容量的參考，英國作為表前儲能裝機容量的參考。



德國國內光伏和儲能技術的發展取決于經濟

光伏發電的繁榮與政策導向同頻共振，高度依賴補貼。1990年，德國制定了 “1000屋頂計劃”，拉開了德國光伏產業發展的序幕；

1998年，政府進一步提出 “十萬屋頂計劃”，極大地刺激了德國乃至全球光伏產業的發展。





2000年，德國通過了《可再生能源法》，并在2004年、2008年和2012年三次修訂該法，明確了光伏發電的強制并網電價，使德國的光伏裝機容量迅速增長，一舉成為世界光伏行業的。 標桿國家。

2010年至2012年，德國光伏發電新增裝機容量連續3年超過7GW。同時，隨著光伏電站裝機成本的下降，德國政府也在逐步減少上網電價補貼，裝機容量的增長速度逐漸趨于穩定。

2018年，政府制定了到2040年將可再生能源在總電力需求中的比例提高到80%的目標，2021年，這一目標被提前到2030年。

隨著越來越積極的政策目標的出臺，新安裝的光伏發電能力規模逐年增加。到2021年底，德國的光伏裝機容量將達到59.9GW，2021年將新裝5.3GW。





結構：

德國新增光伏裝機容量以分布式為主，家庭光伏裝機容量比例呈上升趨勢。

德國儲能能力：

儲能技術在用電側的比例持續上升，結構特征明顯。儲能技術的進步和規?；瘞淼耐顿Y成本的降低，加上逐年攀升的高額電費，促進了德國表后儲能技術市場的蓬勃發展。

據統計，到2020年底，德國近70%的家庭光伏發電項目都配備了電池儲能技術系統，家庭儲能裝機容量已超過30萬，單戶規模約為8.5kWh。



儲能技術系統配置：

隨著電力側儲能比例的提高，德國電化學儲能的裝機功率和容量比例趨于1kW/2kWh。

根據近年來新安裝的光伏和儲能技術系統的數據，德國家庭光伏裝置傾向于配置10%、2h的儲能技術，這與目前中國集中式光伏發電項目的政策類似。

按照家庭屋頂光伏200w/平方米，100平方米/戶的屋頂面積計算，單戶光伏系統的裝機容量約為20kw。

戶用儲能技術平均為8.5kwh，基本符合非光伏發電期間單戶的用電量。家庭儲能技術系統占用空間小，用戶接受度高。家庭儲能技術裝置與光伏發電裝置沒有必然聯系。

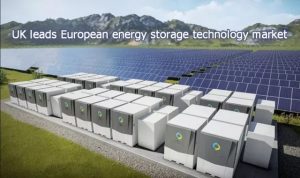

英國引領歐洲儲能技術市場

主要基于光伏發電裝機容量的快速增長

英國的光伏發電：

2014年，英國發布了 “光伏發電戰略”，重點支持分布式（屋頂）光伏發電系統。

2016年4月，所有光伏項目的可再生能源義務法案（RO）補貼結束；2018年，英國結束對屋頂太陽能項目的支持。

英國儲能技術：

經過2014年至2016年光伏裝機容量的快速增長，光伏發電在全社會的比重明顯提高，2016年至2019年，英國的電化學儲能裝機容量明顯增加。

到2020年底，英國電化學儲能技術的裝機容量接近570MW，占?xì)W洲儲能裝機容量的47%。

英國前裝儲能電表的平均配置時間接近1小時，主要起到提高并網靈活性（能量時移）和電網穩定性（輔助服務）的作用。

2020年，能源時移和輔助服務儲能的新增裝機容量分別為175MW和62MW，合計占當年新增裝機容量的80.6%。





中國經濟為分布式光伏帶來更高的儲能比例

2017年以前，集中式光伏的內部收益率高于分布式光伏，主要是由于補貼因素；2018年以后，分布式光伏的內部收益率實現反超。

根據德國光伏儲能技術的發展歷程，分布式儲能的裝機容量主要是根據工業企業的用電情況和峰谷電價的差異，體現經濟性。

早期，分布式裝機90%以上的電量都是供應給周邊高耗電的工業。到了后期，隨著組件成本的不斷下降，分布式光伏發電的刺激性得到進一步提高。對于用電量低的工業和商業，采用分布式+大儲能的能源模式也會體現出經濟性。

政策催化了產業的發展：

國家政策的支持對產業的發展起著重要作用。集中式光伏并網指導電價和分布式光伏千瓦時補貼都對中國光伏產業前期的發展起到了很大的推動作用。2018年，補貼下降，裝機容量也相應減少。

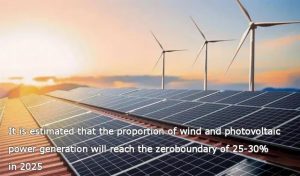

截至2020年，中國風能和太陽能發電量占全社會總用電量的7.5%，對電網的影響不大。預計到2025年，風電和光伏發電的比例將達到25-30%的零界。政策促進了電網側和發電側配套儲能技術比例的提高。





中國的電力側儲能經濟：



以10MW/40MWH儲能技術系統為例，在不考慮稅收優惠的情況下，儲能的內部收益率達到8.60%，考慮稅收優惠后內部收益率達到10.46%。

產業鏈高度重合

鈉電產業化之路平坦

鈉離子電池的工作原理與鋰離子電池的 “搖椅 “原理相同，利用鈉離子（Na+）在正負極材料之間的可逆去插值來實現充放電。

鈉離子電池主要由正極、負極、隔膜和電解液組成，與鋰離子電池的生產設備基本兼容，降低了產業化的難度。



鈉離子在儲能技術中的最佳應用

鋰原料價格持續上漲。截至2022年3月，主要原材料電池級碳酸鋰的價格超過50萬元/噸，創歷史新高。

鋰的豐度很低，地殼豐度只有0.006%，而且大部分集中在南美洲，給各大電池制造商帶來了供應焦慮。

根據鈉電領軍企業中科海納的計算，鈉離子電池材料的成本優勢明顯，比磷酸鐵鋰電池的成本低1/3左右。

銅基鈉離子電池的原材料成本為0.29元/小時，磷酸鐵鋰電池的材料成本為0.43元/小時，而鉛酸電池的成本為0.40元/小時。

1）鈉資源豐富，價格低且穩定，10年內價格將維持在1000-4000元/噸。
2）元素的選擇比較便宜；
3)用于陽極的硬碳和軟碳的工藝要求較低，功耗較低，具有低成本的潛力；
4)陽極集電體用的鋁箔價格低廉。





鈉的能量密度與磷酸鐵鋰基本相同

鈉離子的能量密度與磷酸鐵鋰基本相同，且溫度范圍廣，安全性能好。

鈉離子電池的能量密度優于鉛酸電池，與磷酸鐵鋰基本相同。

目前，商用鈉離子電池的能量密度為100-160Wh/kg，明顯高于鉛酸電池的30-50Wh/kg。

比成熟的磷酸鐵鋰電池低10%~20%，但在鈉離子電池的實驗條件下可以達到200Wh/kg。寬廣的溫度范圍，拓寬高寒地區的應用場景。適用溫度從-40℃擴展到80℃。兩種電池的詳細比較，請參考鋰離子電池與鈉離子電池。

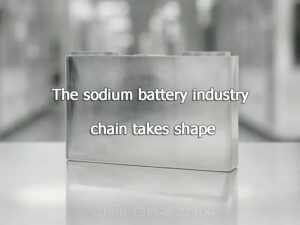

鈉電產業鏈初具規模

鈉電產業鏈的布局繼承了鋰電池的特點，有利于產業化的快速導入。我國的鈉電產業鏈還處于起步階段，產業布局還不成熟。

鈉離子電池產業鏈的結構與鋰電池類似，包括上游資源企業、中游電池材料和電池企業。

電池企業相繼布局，寧德時代推動了產業鏈的形成。目前，包括CATL、中科海納、耐創新能源、鵬輝能源、欣旺達等多家企業都已布局鈉離子電池。





陽極的區別

硬碳材料由于其高比容量（約300 mAh/g）、低儲鈉電壓（高原電壓約為0.1 V）、長循環壽命和廣泛的來源，被認為是鈉離子電池中最具商業潛力的陽極材料。.

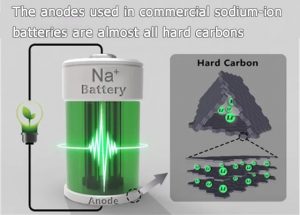

目前，用于商業鈉離子電池的陽極幾乎都是硬碳。硬碳比石墨更容易合成。在商業應用過程中，硬碳面臨著第一周庫侖效率低的問題，在酯基電解質中其第一周庫侖效率大多在50-80%左右。

因此，有必要通過改進前驅體、改善合成條件等來減少其內部缺陷，制備出孔隙率低、缺陷少的硬碳。

在中國五大鋰離子電池正極材料公司中，貝特瑞進展最快，實現了硬碳和軟碳正極的量產。杉杉股份、普泰、祥豐華等負極企業相繼開發出鈉系負極材料，并相繼進入中國市場。 試制階段。

貝特瑞的硬碳和軟碳負極材料的比容量已達到400mAh/g，突破了石墨負極的理論極限，具有優良的低溫、速率、循環和安全性能，但在首周效率上仍有提高空間，且振動低密度不利于電池能量密度的提高。

由于硬碳和軟碳陽極的產業化較早，國內外廠商的原料選擇仍趨于多樣化。

除中科海納使用華陽股份有限公司無煙煤制備軟碳外，已批量供貨的軟碳陽極主要使用焦炭原料，鋰電池陽極廠家可依托現有焦炭供應商實現鈉電池陽極的布局。

規?；笊a(chǎn)成本的決定因素：原材料價格、殘?zhí)柯剩▎魏模㈦娏Τ杀荆囟群蜁r間）。一般來說，硬碳的成本應低于人造石墨的成本，使用無煙煤時，軟碳的成本應更低。

原材料價格： 過去，優質陽極材料主要使用進口原料（主要是進口針狀焦）。2021年以來，我國陽極材料的主要原材料價格呈現上升趨勢。

下游需求持續增長，供需博弈下的原材料價格上漲已成定局。陽極材料生產企業的成本壓力很大。這種壓力能否傳導給下游電池廠商，取決于企業基于技術壁壘和客戶資源的議價能力。





石墨陽極材料：

天然石墨的單耗相對確定，人造石墨的單耗波動較大。根據陽極材料制造商披露的數據，單耗在1.21-2.28之間。

單耗會隨著石油焦和針狀焦比例的不同而變化。除高端人造石墨主要使用針狀焦外，其他不同品質的負極材料的具體原料消耗比例不詳。

硬碳和軟碳負極：

酚醛樹脂分子中含有大量的芳香環，殘?zhí)悸矢哂谄渌叻肿硬牧稀?/p>

生物質原料的殘?zhí)悸士赡苤挥?0%；無煙煤的殘?zhí)悸始s為50-80%，但軟碳的性能要比硬碳弱一些。

加工費：

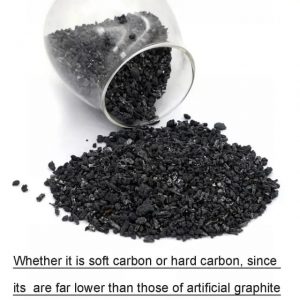

無論是軟碳還是硬碳，由于其對溫度和時間的要求遠低于人造石墨，其成本結構可參照天然石墨，大規模工業化后的制造成本（包括電力和能源消耗等）可能略高于天然石墨（制造 成本為0.22元/噸）。





釩和氫尋求共同點

用于儲能技術的液流電池
核心優勢：從根本上避免爆燃–安全；工作壽命極長–耐用。

除了流電池的一般優勢外，還有三個優勢：
(1) 環境友好 全釩氧化還原液流電池是全封閉的，工作時幾乎沒有排放。
(2) 殘值高 電解液中的釩元素不會流失，殘值約為70%。
(3) 方便回收 電解液只含有單一的過渡金屬，容易提取。小型化的全釩液流電池可與家用光伏設備一起使用。其體積是鋰電池的3-7倍。



釩氫同位素系統
堆棧是模塊化結構中的核心

全釩氧化還原液流電池的結構和原理與氫燃料電池相似。堆棧是系統的核心部分，在這里發生電化學反應并產生電力。電解液或氫氣被儲存在一個外部儲罐中。

鑒于單個電池單元的輸出功率較小，在實踐中，通常通過將多個電池單元串聯起來形成一個堆棧來提高整體輸出功率。

以氫燃料電池為例，堆棧是由雙極板和膜電極交替堆疊而成的復合組件，單體之間嵌有密封圈，前后板用螺絲壓緊固定。

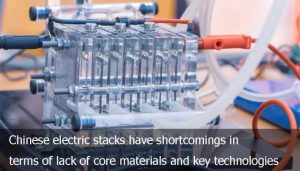

氫燃料電池堆是燃料電池系統的核心價值所在，中國的電堆在核心材料和關鍵技術的缺乏方面存在缺陷。

在釩氫共用材料中，石墨雙極板已基本實現國產化，質子交換膜和氣體擴散層仍以進口為主。





釩氫溶液

氣體擴散層（GDL）：

位于氣體流場層和催化層之間，主要由碳紙/碳布經過疏水處理和微孔層涂層后形成。氣體擴散層的質量主要取決于碳紙基材，而基材的質量又取決于上游的碳纖維。

在碳紙的制備過程中，技術難度主要體現在磨漿/打漿環節。在這個環節中，需要控制打漿的程度，保證碳纖維切割的長度適中。材料的選擇和粘合劑、分散劑等溶液的配比將影響碳紙的性能。



競爭格局：

領先的公司有日本的東麗、德國的西格里和美國的AvCarb，其中東麗和西格里都在碳纖維產業鏈中。

質子交換膜（PEM）：

主流技術是全氟磺酸質子交換膜。質子交換膜趨于逐漸變薄，從幾十微米到幾十微米，減少質子傳輸?shù)臍W姆極化，以達到更高的性能。



競爭格局：

美國的Chemours公司和Gore公司，后者擁有最豐富的產品系列和最實際的應用案例，是汽車燃料電池市場的領導者。中國主要是東岳的未來，其特點是擁有完整的含氟精細化工產業鏈。

雙極板（BP）：

按材料可分為石墨雙極板、金屬雙極板和復合雙極板。目前，氫燃料電池主要采用石墨板或金屬板，釩氧化還原液流電池多采用復合板。

中國的生產程度：

石墨雙極板>金屬雙極板>復合雙極板。

氫氣燃料電池：

2020年，中國氫燃料電池雙極板的市場規模將達到3.1億元，石墨板（包括碳塑復合板）和金屬板的市場份額將分別為65%和35%。板塊趨于平分秋色。

數據顯示，2021年，H1金屬雙極板出貨量占雙極板總出貨量的45.0%（2020年同期為36.0%）。

釩液流電池：

金屬板基本被忽視，即使是有涂層的金屬板也很難在酸性液體環境中長期穩定工作。石墨雙極板（機加工）不被看好，因為加工工藝復雜且昂貴。

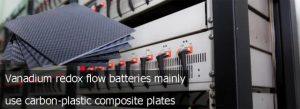

釩氧化還原液電池主要使用碳塑料復合板，因為其熱塑性或成型工藝的加工相對簡單，但混合聚合物樹脂引起的電阻率增加仍是一個需要解決的問題。





石墨板：

由于其耐腐蝕性強、耐久性高、技術壁壘相對較低，率先實現了中國化生產，并在對體積不敏感但對耐久性敏感的特種車輛和商用車領域得到了示范。

但是，石墨雙極板生產周期長、機械性能差、加工難度大、生產成本高等缺點也不容忽視。

市場上越來越多的企業成功開發出超薄、超細的石墨雙極板，在2025年前突破了國家對石墨雙極板單組厚度1.5毫米的要求，功率密度已經開始接近豐田第一代金屬The雙極板的水平。

金屬板：

耐腐蝕性差、壽命短是其應用的障礙。但是，隨著涂層工藝的不斷進步和突破，有望達到與石墨板相同的使用壽命。

金屬雙極板具有優良的機械性能，體積功率密度高，成本低，易于大規模生產，在乘用車的大規模應用過程中會迎頭趕上。

密集化程度高，流道長寬比高，布局小，可以使單板支持更高的功率密度，減少每千瓦所需的板數，從而降低堆棧集成的難度和成本。

目前，100kW的堆棧一般需要350-400個單芯電池，而巴拉德公司已經實現了140kW的大功率堆棧只需要309個電池，這大大減少了雙極板的數量，提高了堆棧功率密度。

豐田汽車公司率先在其Mirai燃料電池汽車上使用了金屬雙極板和涂層，解決了一系列問題，包括腐蝕、成本和導電性。
