電力轉換系統（簡稱PCS）廣泛應用于電力系統、軌道交通、軍工、石油機械、新能源汽車、風力發電、太陽能光伏等領域。在電網調峰、平滑新能源波動、能源回收利用等場合實現能源雙向流動，積極支持電網電壓和頻率，提高供電質量。本文將帶您了解功率轉換系統的功能和功率轉換系統選擇。



功率轉換系統的定義

電池儲能特別是鋰離子電池儲能作為大型儲能系統的重要形式之一，具有調峰、填谷、調頻、調相、應急備份等多種用途。有關電池信息，請參閱中國十大儲能電池公司。

與常規電源相比，大型儲能電站能夠適應負荷的快速變化，在提高電力系統安全穩定運行水平以及電網質量和可靠性方面發揮著重要作用。同時，還可以優化供電結構，實現綠色環保，實現電力系統整體節能降耗，提高整體經濟效益。

在電力轉換系統的電化學儲能系統中，連接在電池系統和電網（和/或負載）之間以實現電能雙向轉換的裝置可以控制電池的充電和放電過程，并進行交流和直流的轉換，在沒有電網的情況下，它可以直接向交流負載供電。

PCS由DC/AC雙向轉換器、控制單元等組成。PCS控制器通過通信接收后臺控制命令，并根據功率命令的符號和大小控制轉換器對電池進行充電或放電，以調節電網的有功功率和無功功率。

同時，PCS可以通過can接口、干觸點傳輸?shù)确绞脚c電池管理系統進行通信，獲取電池組狀態信息，實現對電池的保護性充放電，確保電池的安全運行。



電源轉換系統的工作原理

儲能電力轉換系統（PCS）是一種交直流側可控的四象限操作轉換器裝置，實現電能的交直流雙向轉換。功率轉換系統可以通過控制策略、電池系統的充放電管理、電網側負載功率的跟蹤、電池儲能系統充放電功率的控制，實現電池儲能的直流電池和交流電網之間的雙向能量傳輸，并且實現了在離網操作模式下對電網側電壓的控制。





功率轉換系統的特點和功能

電力轉換系統的主要功能是在并網條件下，儲能系統根據微電網監測指令進行恒功率或恒流控制，對電池進行充電或放電，同時平滑風電、太陽能等波動電源的輸出；

在微電網條件下，儲能系統作為主電源，為微電網提供電壓和頻率支持（V/F控制），微電網中的負載基于該電壓和頻率工作。PCS采用雙閉環控制和SPWM脈沖調制方式，可以準確快速地調節輸出電壓、頻率、有功和無功功率。



基本控制功能

● 并網恒功率充放電控制

● 并網恒壓限流充電

● 離網V/F控制

● 無功功率調節控制

● 并網離網平滑切換控制

● 模式切換功能的防孤島保護功能和孤島檢測故障穿越控制功能





基本保護功能

● 蓄電池負極性保護

● 直流過電壓保護

● 直流過電流保護

● 電網側過電壓/欠電壓保護

● 電網側過電流保護

● 電網側過頻/欠頻保護

● IGBT模塊過電流保護

● IGBT模塊過溫保護

● 變壓器/電抗器過溫保護

● 防雷

● 非計劃島嶼保護



電力轉換系統的應用場景

● 它可以用于風電、太陽能等分布式發電系統，以確保分布式電源的平衡和連續性，有效提高其電力輸出質量，提高接入電網的能力。

● 它可以用于電力系統的穩定。它可以通過快速的電能存儲來響應負載波動，吸收多余的能量或補充不足的能量，實現大功率的動態調節。它很好地適應頻率調節和電壓功率因數校正，從而提高了系統運行的穩定性。

● 它可以像UPS鋰電池一樣用作應急電源，在大電網或其他電源停電時為用戶提供電能，提高電源的可靠性。





● 可用于電網調峰填谷，緩解用戶側供需矛盾，減少發電設備投資，提高電力設備利用率，降低線路損耗。

● 它可以用于微電網，作為主電源，提供微電網的電壓和頻率支持，使風電和光伏為微電網做出貢獻，并為區域負載供電。

● 可用于各種類型的儲能元件，實現儲能與電網的靈活接口，滿足獨立或并網運行的要求。

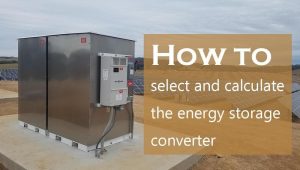

如何選擇和計算儲能轉換器

電力轉換系統的配置通常根據微電網中的實際負載和分布式發電能量的容量來確定。負載分為重要負載（如機房、辦公室、監控等負載）、非重要負載（例如空調、照明、鍋爐、門衛等負載），負荷數據一般需要現場測量，一般測量工作日和節假日的分時數據，并摘錄四季典型時間的數據進行綜合分析。



功率轉換系統容量匹配

儲能容量按照1.2倍負載容量配置。如果重要負荷達到200kW，建議配置250kW的功率轉換系統。如果其他負載需要脫離電網，則應相應提高儲能功率比。





功率轉換系統的變壓比

電力轉換系統的變壓比由直流電壓輸入范圍（即電池電壓范圍）決定。計算方法如下：

變壓器比率=Ul（最小電池電壓）/1.414。如果鐵鋰電池的電壓范圍為360~480VDC，360/1.414=254，則變壓比可以確定為200。如果選擇不帶變壓器的配置，則電池的最低電壓必須高于540V，然后才能連接到400V電網。



電源轉換系統附加功能配置

自同步功能（S）：功率轉換系統可以在沒有其他設備的情況下實現無縫的上下網切換。在并網開關可以遠程控制的前提下，當并網開關從并網運行到離網運行時，電力轉換系統會發出斷開并網開關的指令。

當發出離網到并網操作時，發出閉合并網開關的指令（閉合條件由變流器判斷，不能手動閉合）；超級電容器充電器功能（C）：當電源轉換系統連接到超級電容器產品時，它可以從0電壓開始對超級電容器充電，并在超級電容器電壓達到工作電壓時進行充電和放電，取代傳統充電器的作用。
