儲能電池連接器可用于儲能系統、儲能電池（包括磷酸鐵鋰電池、三元鋰電池等）、太陽能儲能系統和其他各種儲能裝置的接線。



儲能用蓄電池極連接器和母線連接器

儲能電池連接器的特點

儲能電池連接器具有耐高溫、耐電壓、耐化學腐蝕和高清潔度的特點。它具有可靠性高、定位精確、噪音低、振動小、抗沖擊能力強、安裝方便、可靠性高的特點，廣泛應用于各種要求高的電力系統中。



儲能電池連接器的特點

該儲能電池連接器具有工藝精細、強度高、質量穩定、防護效果好、通風良好、耐高溫、安全可靠、耐電壓等特點。它可以大大縮短更換固定時間，并且易于拆卸。





儲能電池連接器的優點是什么

改進生產流程

儲能電池連接器簡化了電子產品的組裝過程，也簡化了批量生產過程。

易于維護

如果電子部件出現故障，則可以在安裝蓄電池接頭的同時快速更換出現故障的部件。

易于升級

隨著技術的進步，在安裝儲能電池連接器時可以更新組件，用新的更好的連接器取代舊的連接器。

提高設計靈活性

儲能電池連接器的使用為工程師設計和集成新產品以及從組件構建系統提供了更大的靈活性。

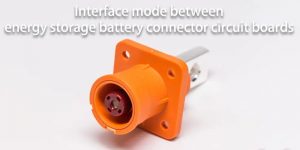

儲能電池連接器電路板之間的接口模式

電池連接器電路板之間的接口不同，類型也不同，每種類型都有自己的特點。以下是關于這些方面的簡要細節：

針頭母頭/針頭。母頭和針頭是更便宜、更具成本效益和更常見的接口方法。

● 應用領域：低端、大型智能產品、開發板、調試板等。

● 優點：價格便宜，性價比高，使用方便，硬連接強，過流能力強，有利于引線鍵合和檢測；

● 缺點：尺寸大，不容易彎曲，間距大，數百個引腳無法連接（太大）。



一些板對板連接器用于緊湊型產品，其密度比針頭更大。

● 應用領域：應用廣泛，基礎智能硬件產品基本在用。

● 優點：體積小，針頭數量多，1厘米長可以制作40根針頭（相同規格的針頭只能在20根以內制作）。

● 缺點：整體設計必須固定且昂貴，不能頻繁插拔。



儲能電池連接器電路板之間的接口模式

加厚板對板連接器，能夠合并、拆卸和插入引腳頭。

● 應用場景：檢測板、開發板、大型固定設備（如主機架布線）。

● 優點：與引腳一起使用既便宜又常見，而且連接和測量非常方便。

● 缺點：不易維修，體積龐大，不適合大規模生產場景。



FPC連接器插頭/ZIF連接器。許多智能產品和設備都需要從主板上提取數據信號，而FPC由于其體積小、靈活性強和形狀多樣，是一個不錯的選擇。

● 應用場景：電源電路彎曲，主板與外部設備連接，輔助板與主板連接，產品內部空間緊湊。

● 優點：體積小，價格便宜。

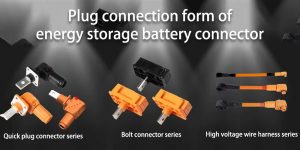

儲能電池連接器的插頭連接形式

儲能電池連接器插接螺紋連接方法

這是一種連接形式，通常用于一些具有大觸點的連接器插頭，并在強振動環境中工作。這種連接形式可以安裝保險絲或螺母，以防止連接完成后松動。這種連接形式在使用中是可靠的，但連接和拆卸速度較慢。



儲能電池連接器插頭卡口連接模式

這是一種可靠而快速的連接和分離形式。大多數卡121連接型電連接器都有正確連接和鎖定的視覺指示，可以通過電池連接器連接螺母側面的小孔看到。



儲能電池接頭插頭

這是一種通用的連接形式。當電池連接器的插頭和插座連接和分離時，移動方向通常是往復線性運動，沒有扭曲和旋轉，只需要很小的工作空間就可以完成連接和分離。常見的插入式連接有兩種結構：球或銷。由于這種類型的連接沒有機械上省力的機構，一旦錯誤插入，機械阻力會顯著增加，并且可以及時檢測到。



儲能電池連接器插接柜連接方法

這是一種電池連接器，適用于一些需要靠近機架盲目連接的設備，可以使電氣設備更輕、更小、更容易維護和更可靠。

這種類型的連接使操作員無法感覺到連接，必須設計準確的定位裝置，以避免將錯誤插入的連接器插頭強行連接在一起，從而使錯誤插入成為不可能。連接器插頭通常設計有浮動或彈性觸點，以確保其正確連接。



儲能電池連接器制造工藝簡述

許多人認為儲能連接器的類型太多了。一些儲能電池制造商，如排名前五的儲能電池公司，對儲能連接器的要求不同，制造工藝也應該不同。

事實上，儲能電池連接器的制造工藝基本相同，可分為四個制造工藝：沖壓、電鍍、注塑和組裝。





儲能電池連接器制造工藝簡述

沖壓

沖壓是通過大型高速沖壓機，使儲能電池連接器（引腳）由薄金屬條沖壓而成。大卷金屬帶的一端被送到?jīng)_床的前端，另一端穿過沖床的液壓工作臺，卷繞到卷取輪中，金屬帶被卷取輪拉出并卷起，沖壓出成品端子。

電鍍

儲能電池連接器引腳沖壓完成后，應將其送至電鍍階段。在電鍍階段，儲能連接器的電子接觸表面會鍍上各種金屬涂層，如鍍鎳、鍍錫和半鍍金，以防止氧化并增強導電性。

在將沖壓銷送入電鍍設備的過程中，銷也可能扭曲、斷裂或變形。通過上述技術可以容易地檢測出這些質量缺陷。

注塑成型

注塑是指將熔融塑料注入金屬胎膜中，然后快速冷卻成型，制成電子儲能電池連接器的塑料盒座。

當熔融塑料沒有完全填充薄膜時，也要注意檢測“泄漏”，這是一種典型的缺陷，需要在注塑階段進行檢測。其他缺陷包括插座完全或部分堵塞（這些插座必須保持清潔和暢通，以便在最終組裝過程中與銷正確配合）。

組裝

儲能電池連接器制造的最后階段是成品組裝。電鍍引腳和注塑箱座的連接和組裝有兩種方式：

第一種是分別插入，即一次插入一個銷；第二種是組合插頭，指的是將多個引腳同時連接到盒子插座上。無論使用何種連接方法進行組裝，都要確保所有引腳不會丟失，并且必須正確定位。
