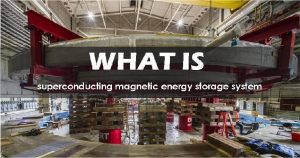

什么是超導磁儲能系統及其組件

超導磁儲能系統是一種利用超導線圈直接儲存電磁能，然后在需要時將電磁能返回電網或其他負載的電力設施。本文將從工作原理、優缺點、應用場景、挑戰、發展等方面介紹超導磁儲能。

超導磁儲能裝置通常由以下部分組成：

● 超導磁體

● 低溫系統

● 磁鐵保護系統

● 功率調節系統

● 監控系統

這種結構最早是由美國阿拉莫斯實驗室（LANL）提出的，后來的設備研究通常以此為參考。

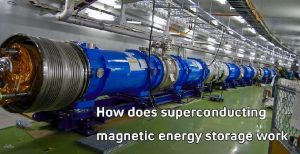

超導磁儲能是如何工作和傳遞能量的

在正常運行期間，電網電流通過整流對超導電感器充電，然后保持恒定電流運行。由于超導線圈用于能量存儲，存儲的能量幾乎可以永久存儲而不會損失，直到需要釋放為止。

在電網中出現瞬態電壓下降或突然上升以及瞬態有功功率不平衡的情況下，可以從超導電感器中提取能量，通過逆變器將能量轉換為交流電，并向電網輸出靈活可調的有功或無功功率，從而確保電網的瞬態電壓穩定性和有功功率平衡。

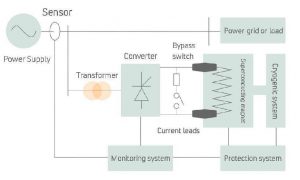

原理圖如下：





超導儲能裝置利用超導磁體將電能轉換為電磁能進行存儲（通過轉換器從電網供電和勵磁，線圈中產生磁場），然后在必要時將電磁能返回電網或其他負載，并通過功率轉換器控制能量交換。



超導磁性儲能材料的類型

根據工作溫度的不同，超導儲能線圈中使用的超導材料可分為：

● 低溫超導材料

● 高溫超導材料

● 室溫超導材料

其中，高溫超導材料的研發可以提高超導儲能的實用性，擴大超導儲能應用范圍。



超導磁儲能的優缺點

超導儲能是一種輸出功率大、響應快、安全性高、壽命長的儲能技術。它是目前唯一可以直接將電能作為電流存儲的儲能系統。它具有一系列其他儲能技術無法比擬的優勢：

● 與氫儲能的高消耗率相比，超導磁儲能可以長期無損地儲能，轉換效率超過90%；

● 超導儲能采用電力電子器件的電流轉換技術，實現與電網的連接，響應速度快（毫秒級）；

● 由于其儲能和功率調制系統的容量可以在大范圍內獨立選擇，因此該系統可以構建成所需的大功率、大能量系統。

● 除了真空和制冷系統外，沒有旋轉部件，使用壽命長。

● 該系統不受位置限制，維護簡單，污染小。





同時，超導磁儲能的缺點也不容忽視：

● 超導儲能系統的建設成本相對較高，存在經濟效益問題；

● 超導儲能技術需要在低溫下運行，這樣超導材料才能達到零電阻。低溫環境維護困難；

● 由于技術和成本的限制，即使超導儲能可以不受地理限制，也沒有足夠的商業場景可以實際實施。



超導磁儲能的應用場景有哪些

超導磁儲能的應用場景主要包括：

● 穩定的風力渦輪機

● 次同步諧振阻尼

● 聯絡線功率控制

● 多功能超導磁儲能裝置

● 通過提供瞬時有功和無功功率補償，實現穩定的電壓動態性能

● 儲能（一臺SMES機組最多可儲存GJ級能量，儲能效率可達95%）



超導磁儲能面臨哪些挑戰

隨著經濟的快速發展，電力需求越來越大，隨之而來的是電力系統規模和復雜性的增加。超導儲能將面臨許多重大技術問題，包括：

● 電網崩潰

● 諧波

● 短時電源故障

● 斷路器不能有效排除短路故障

● 不連續和不穩定的可再生能源





世界超導磁儲能技術的發展

1911年，荷蘭萊頓大學的Heike Kamoline Onnes發現，當汞溫度降至4.2 K時，電阻降至零，許多金屬和合金都具有類似的在低溫下失去電阻的特性。它將這種特殊的導電性稱為“超導狀態”，將處于超導狀態的導體稱為“超導體”。

1969年，F(xiàn)errier首次提出了超導磁儲能（SMES）的概念，將其作為電力系統中平衡電力負載的裝置。

目前，全球超導儲能研究機構和企業主要分布在北美、西歐和東亞，如美國SuperPower、德國ACCEL集團、日本中央電力、日本東芝、中國華中科技大學、中國科學院電氣工程研究所、，等

其中，美國在超導磁儲能技術研究領域處于領先地位，技術水平最為先進。它是世界上最大的超導儲能市場。

超導磁儲能在支持電網穩定、提高電網質量和大功率設備脈沖供電方面具有潛在優勢。它是近年來超導應用研究的新方向之一。隨著技術的發展，超導磁儲能將促進電力系統的發展和創新。
