新鋰航AGV電池BMS產品 XLH-ESS-P200S8





產品簡介



本BMS產品，針對AGV鋰電池應用，采用一體化集成設計，將數據采集，數據管理，故障保護，通訊交互功能集成于一體。





功能特性



支持新舊電池混合并機	支持 APP 選配不同品牌 PCS 協議
動態識別自動并機（無撥碼開關）	支持選配 OTA 模塊
多機聯動開關機	支持 CAN 和 RS485 通訊
高電壓精度 (≤5mV)	支持動態 SOP
高電流精度 (≤1%@FS)	支持參數可調
4 路電池溫度檢測 (≤2℃)	支持可調過流保護
支持容性負載 60000uF	支持選配 LCD 模塊
SOC 估算功能	支持 LED 狀態指示功能
SOH 估算功能	支持選配藍牙模塊
短路保護功能	支持選配 4G 模塊



新鋰航，是一家專業從事（鋰）電池應用保護方案、BMS智能電池管理系統的研發、生產和銷售的高科技企業。公司核心技術團隊均來自于國內知名的鋰電企業，都有9年以上的鋰電管理系統研發，電池及電池組組裝的生產制造工藝，成品電池組測試，問題診斷的工作經驗，能給客戶提供鋰電成組產品從研發、生產到售后等所有環節所需的最完整解決方案。企業以”客戶至上、品質第一、以人為本”的初衷，兼顧客戶、供應商、員工、公司等各方之利益，以期共同發展、共同進步。歡迎海內外各界朋友前來洽談、合作，攜手共創美好明天。

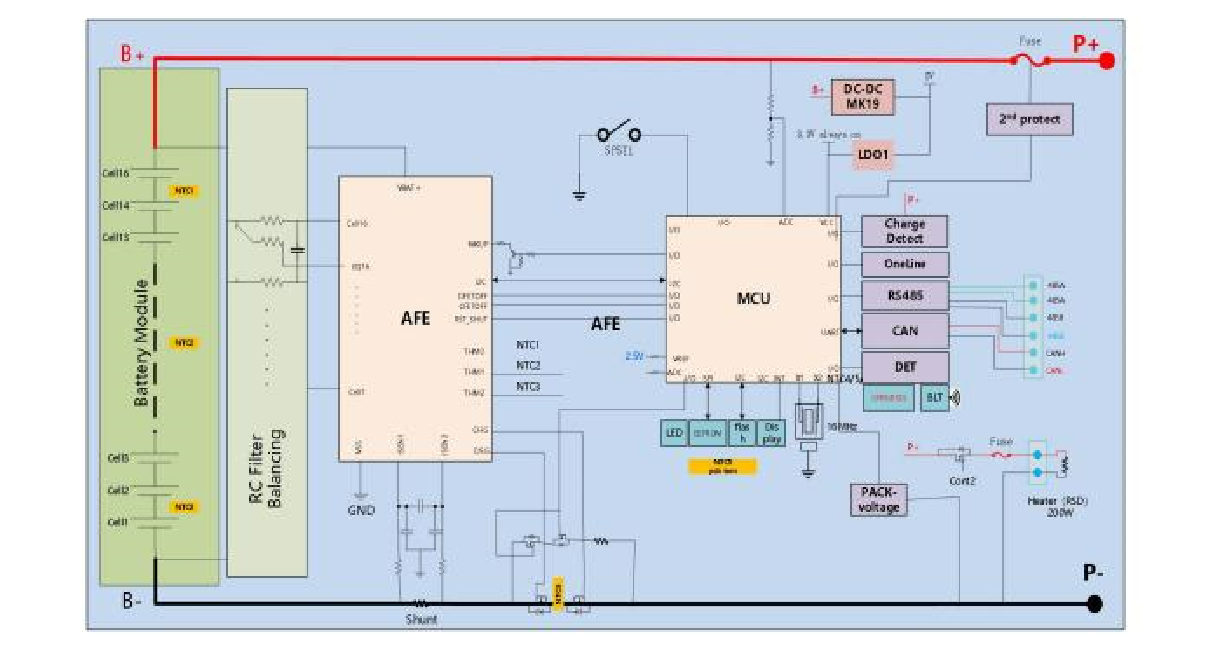

功能示意框圖







環境要求



項目	參數	單位
工作溫度	－30～80	℃
儲存溫度	－40～75	℃
工作濕度	≤95（45℃±2℃）	%RH
儲存濕度	≤95（45℃±2℃）	%RH
溫度測量	-40～125	℃
大氣壓力	70~106	kPa





基礎功能參數



No./序號	Items/項目	Specifications/參數
1	電芯體系	磷酸鐵鋰/三元/鈦酸鋰
	電芯串?dāng)?shù)	自適應 15 串/16 串
2	單體電壓采集精度	±5mV
	電池總壓采集精度	±0.5%@FSR
3	電流采集精度	1%@FSR
4	電芯溫度采集通道	4 通道
5	最大持續充電電流	?100A
6	最大持續放電電流	?100A
7	額定放電電流	?200A/3S;
8	最大放電電流	?300A/1S
9	導通內阻	?<1 mR
10	容性負載	?MAX60000uF
11	Cooling/散熱方式	Natural cooling/自然冷卻
12	Dimension/尺寸	L*W*H=300X100X30mm(含普通散熱片)
13	Pack 安規認證	?支持定制 IEC62619/CE/RCM/UL1973/CEC 等
14	Communication port/通信接口	CAN2.0B*1CH； RS485*1CH；
15	Parallel connection/并聯數量	8PACKs /8 臺 PACK
16	干接點	2 通道
17	海拔	3000m
18	自耗電	工作<50mA??? 休眠<400uA





BMS 主板通過與多個配件之間的連接關系，參考下圖







安全保護







BMS應用場景
