圓柱形電池的發展可分為三代

動力電池是指為電動汽車提供動力的電池。有三種包裝形式：圓柱形、方形和軟包裝。目前，動力電池主要包括鋰離子電池、鎳氫電池和鉛酸電池，其中鋰離子電池占比超過99%，具有能量密度高、循環壽命長、倍率高、自放電低等優點。

鋰離子電池是指以鋰為能量載體的二次電池（最好的可充電電池之一），主要依靠鋰離子在正極和負極之間移動，實現充電和放電。不同類型鋰離子電池的結構、充電和放電原理基本相同，主要區別在于正極材料。

動力電池根據正極材料的不同分為三元電池和磷酸鐵鋰電池。三元正極材料是指由鎳、鈷和錳組成的正極材料。圓柱形動力電池的發展根據電池尺寸可分為三代：

● 第一代：18650圓柱形動力電池（2008年）

● 第二代：21700動力電池（2017年）

● 第三代：4680動力電池（2019）

2020年，中國圓柱形動力電池的銷量得以恢復，主要得益于特斯拉的大規模生產。LGES支持特斯拉在其中國南京基地大規模生產21700圓柱形電池；2022H1年，圓柱形動力電池的裝機容量約為4.43GWh，下降了17%。



性能優異的4680圓柱形電池

4680圓柱形電池具有高比能量、快速充電、高安全性、低成本和長壽命的特點。圓柱形動力電池通過三元正極材料增加鎳并減少鈷，石墨正極摻雜氧化硅。單個電池的能量密度繼續領先。

● 快速充電：

依靠4680圓柱形電池的全極凸耳設計，導電和導熱面積得到改善，可以實現4C-6C大電流充電，這明顯高于方形和軟包裝電池。

● 高安全性：

4680圓柱形電池具有高一致性，減少了過充電、過放電和局部過熱的危險；圓弧結構有利于電池之間的隔熱，熱失控屏障良好。

● 低成本：

依靠干電極工藝和超高鎳正極材料、硅碳負極材料等新材料，4680圓柱形電池的成本大大降低。

● 長壽命：

4680電池的設計壽命約為2000次循環，單電池的一致性良好。電池系統的整體壽命相對較長，滿足乘用車的動力需求。

2022年，Q2特斯拉德克薩斯州工廠已開始交付帶有4680電池組的Model Y。截至2022年第三季度，該公司每周生產超過1000套4680電池組。根據標準續航型號Y的690電池，年生產能力為3.4GWh，預計到年底將達到6.8-10.2GWh。然而，距離特斯拉1000GWh的長期目標還有很大的增長空間。





發展趨勢

降低成本

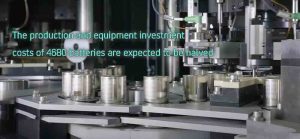

總體來看，正負極材料和生產工藝設備得到支撐，生產和設備投資成本有望減半。特斯拉正在大力推動松下、LGES等電池供應商制造和開發46系列大型圓柱形電池。

通過使用無鈷正極材料、硅碳負極材料和離子聚合物涂層技術，特斯拉正在共同推動電池功耗成本從110-120美元降至48-53美元，降幅達56%。

參考松下、LGES和三星SDI在美國生產線的投資成本，單個GWh生產線的設備投資從1.09-1.33億美元降至34-042億美元，下降了69%。



協同效應

大圓柱形全極耳方案降低內阻/增加熱傳導，可實現4C-6C快速充電，快速充電時間縮短至15分鐘。4680圓柱形電池具有高的一致性和良好的熱失控屏障。

圓柱形電池是通過纏繞工藝制造的，通過加快旋轉速度提高了生產效率，而軟包和方殼堆疊工藝的效率提高受到限制。全球排名前五的堆疊電池公司。

4680圓柱形電池在分組時具有小的接觸面積和良好的熱失控屏障。從單體的角度來看，圓柱形電池的外殼在熱膨脹過程中受熱均勻，不會出現側面凸起、變形等影響電池壽命的問題。

從模塊的角度來看，圓柱形電池以蜂窩的方式布置，電芯填充有隔熱灌封膠。電池之間的接觸面積幾乎為零。熱量必須通過灌封膠，然后傳遞到周?chē)碾姵?。電池具有良好的隔熱效果，可防止熱量失控?cái)U(kuò)散，從而有效提高電池?zé)崾Э氐陌踩浴?/p>

圓柱形結構適用于超高鎳/硅碳，這進一步提高了電池的能量密度。目前，4680圓柱形電池使用NCM811正極和人造石墨負極。電池的能量密度達到244Wh/kg，比成熟的松下21700圓柱形電池低9.2%。

然而，在未來，通過減小殼壁厚度和使用硅碳負極，能量密度可以提高到292Wh/kg。





市場

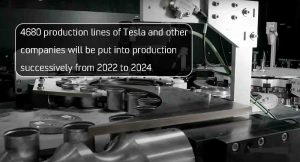

從產能和規劃預測來看，2022年至2024年，特斯拉、松下、LGES、三星SDI、EVE、CATL等公司的4680生產線將陸續投產。特斯拉是第一個實現大規模生產的公司。

到今年年底，它將初步實現約10GWh的容量，其次是松下。預計明年3月，它將初步實現10GWh 4680圓柱形電池容量，并逐步擴大容量。

LGES、三星SDI和EVE加快建設46系列大型圓柱形電池生產線，計劃生產線約10GWh。CATL預計將在2024年建成一條12GWh 46系列大型圓柱形電池的新生產線，并實現量產。

預計2025年特斯拉全球銷量將超過400萬輛，年均增長44%。2022年至2025年，特斯拉全球新能源汽車產量將分別達到1.446億輛、1.994億輛、2.710億輛和4.00億輛。2025年的增長主要是由于新工廠和新車型的產能增加。

除了特斯拉，許多車企都看好46系列圓柱形電池的市場應用。寶馬、Rimac、蔚來、江淮等車企正在大力布局46系列電池。寶馬已于9月至10月分別與億緯鋰能、寧德時代和遠景AESC達成46系列電池供應協議。

總體規模超過110GWh。按每輛車100kWh計算，整車生產和裝車量達到110萬輛。2025年，全球46系列大型氣缸的裝機容量將超過200GWh，市場規模將超過1000億。



產業鏈

46系列大型圓柱形電池降本增效明顯，市場前景廣闊，對電池產業鏈影響較大。我們專注于鋰電池制造、超高鎳正極材料、硅碳正極材料和新型鋰鹽LiFSI等新的生產線和工藝。



鋰電池制造

技術上，46系列大型圓柱形電池均采用超高鎳+硅碳作為主要正極/負極材料。特斯拉陰極使用9系列高鎳NCM陰極，后續目標是開發二元無鈷陰極材料，即鎳錳陰極（NMx）；

LGES選用9系列四元高鎳NCMA；松下和三星SDI使用NCA；寧德時代、億緯鋰能和SKI都使用高鎳NCM，未來將使用9系列。負極材料為硅碳負極，摻雜12%–15%的氧化硅，容量為550mAh/g。





從產品層面來看，特斯拉目前已實現4680裝載，很可能在2023年實現量產。2022年，Q3特斯拉每周將生產約1000套4680電池組，年產能為3.5GWh，預計年底產能將達到6.8-10.2GWh。

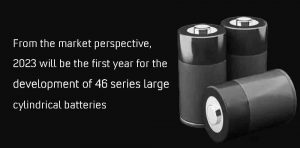

從市場角度來看，2023年將是開發46系列大型圓柱形電池的第一年，2025年裝機容量將超過200GWh。預計2025年46系列大型圓柱電池裝機容量將達到207.8GWh，市場規模將超過1000億元人民幣。

從公司競爭來看，日本和韓國三大46系列大型圓柱電池的份額在全球領先，特斯拉自制的4680帶動了46系列大型圓柱電池卷土重來。

據數據顯示，2021，全球圓柱形電池市場主要由松下、LG和三星SDI占據，松下和LG將以特斯拉新能源汽車的銷售為主導。

特斯拉在22年第二季度開始裝載4680輛汽車，到年底的容量約為10GWh。領先的電池制造商已經追隨了額外46系列的大型電池陣營，包括松下、LG、三星SDI、寧德時代、億緯鋰能和比克。

從供應鏈來看，上游材料技術高度成熟，電池生產線產能穩步攀升。4680的推廣可能會影響中國以方形電池為主的電池格局。在中國擁有圓柱形電池生產能力和工藝積累的公司具有先發優勢。



超高鎳陰極材料

超高鎳正極材料的發展主要包括以下幾個方面：

● NCMA（鎳鈷錳鋁）四元材料有助于提高循環壽命

● 高鎳可以降低成本，提高效率，這是三元正極材料的發展趨勢

● 高鎳產品具有更高的技術壁壘，具有深厚技術的正極材料公司具有發展?jié)摿?/p>

● 高鎳三元正極產品具有高客戶粘度

從全球業務發展來看，當升科技、華友鈷業、貝特瑞和中偉的營業收入實現了快速增長。當升科技主要從事三元正極材料。2018年至2021，其海外業務收入增長迅速，年均增長率為53.9%。

華友鈷業主要經營鈷、鎳、三元前體、銅等，在剛果（金）、印尼等國家和地區開展鈷鎳鋰資源開發業務，2018年至2021年均增長58.9%。



硅碳陽極材料

從技術上講，硅碳負極可以有效提高電池的能量密度。鋰離子電池正極的商業化以人造/天然石墨為主，每克容量為365mAh/g，接近其理論比容量372mAh/g的極限，而硅的理論比容量高達4200mAh/g，是石墨負極材料的10倍以上。





鋰沒有發展?jié)摿?，其安全性?xún)?yōu)于石墨陽極材料。它的儲量豐富，成本低廉。它是最有前途的下一代鋰電池正極材料。

從市場層面來看，商用硅碳陽極適用于圓柱形電池，電池的大規模生產推動了硅碳陽極需求的快速增長。

由于方形電池和軟包裝電池對膨脹非常敏感，而4680具有應力均勻、高度自動化、高膨脹公差和制造高度自動化的優點，硅碳負極和高鎳三元正極具有高能量密度的優點，在圓柱形電池的應用中更加突出。

從供應鏈來看，4680電池量產在即，圓柱形動力電池需求有望增加。



新型鋰鹽LiFSI

從技術角度來看，4680高鎳和高電壓對電解液性能的要求有所提高。首先，陰極材料中的鎳含量增加。由于4價鎳離子具有較高的氧化還原電位，它將催化電解質的氧化和分解，從而影響電池性能。

其次，在高鎳電池系統的循環過程中，錳和鈷等過渡金屬會溶解，從而損壞負極表面的SEI膜。因此，應在高鎳電池中添加過充電和阻燃劑等添加劑，以提高其安全性。

二氟磺酰亞胺鋰（LiFSI）被認為是最好的替代品，特別適用于高鎳正極和高壓正極等活性電極材料。它可以大大增加電池的充電和放電次數，保持穩定性，提高安全性。預計其滲透率將進一步增加。

LiFSI具有良好的結構穩定性和電化學性能等優異的財產，已成為工業化進程最快的新型鋰鹽。

與LiPF6相比，LiFSI具有以下優點：

● LiFSI具有更高的熱穩定性，其熔點為145℃，分解溫度高于200℃，可承受更高的工作溫度并抑制空氣膨脹；

● LiFSI具有高電導率，高達9.8ms/cm（LiPF6僅為6.8ms/cm），有助于降低電池的內阻，減少發熱，提高效率和安全性；

● LiFSI與SEI膜具有良好的相容性，并且對正極和負極具有高的化學穩定性。只有當溫度高于160℃時，它才會與其部分成分發生置換反應。

目前，LiFSI作為添加劑的量有所增加。目前，只有一線電池公司和領先的電解質公司有各種配方的LiFSI作為添加劑和鋰鹽，而大多數二線公司只有配方作為添加劑。

LiFSI可以通過兩種方式用作電解質鋰鹽：首先，它可以用作普通電解質LiPF6的添加劑；第二，LiPF6作為一種新型電解質，仍處于實驗室階段。
