硬質碳陽極的理論容量

盡管鈉離子電池是從20世紀80年代開始開發的。然而，與鋰離子電池的快速商業化相比，它確實很慢，近年來學術研究才再次繁榮起來。因此，鈉離子電池的許多材料的儲鈉機理不如鋰離子電池材料的儲鋰機理清晰明了，不能簡單地使用儲鋰機理。同樣，硬碳的鈉儲存機制尚未完全確定，理論容量需要根據鈉儲存機制來確定！



鋰離子電池石墨陽極理論容量的計算過程

對于硬質碳，在鈉儲存過程中，充放電曲線可分為兩個區域：

高電位斜坡區（2~0.1V）

低電位平臺區域（0.1~0V）

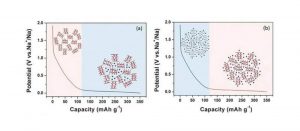

對于這兩個區域，鈉儲存的機制有兩種解釋：

?“插層吸附”機制（圖第1a段）。Jahn等人首次提出，斜坡區的容量主要來自Na+在類石墨夾層中的嵌入，而平臺區的容量來自Na+填充或沉積在微孔中。

?“吸附-嵌入”機制（圖1b）。Cao等人首次提出，斜坡區的容量主要來自Na+在碳表面和邊緣缺陷上的吸附，而平臺區的容量則主要來自類石墨中Na+的嵌入，類似于Li+在石墨中的嵌入行為。

這個問題在學術界一直存在爭議。2017年，武漢大學曹玉良團隊和太平洋西北國家實驗室劉軍團隊的一篇文章從實驗和理論計算中給出了他們的想法：在不同的電壓范圍內，Na+在硬碳中的嵌入和解吸行為更符合“吸附”-嵌入”機制。

作者是如何證明這一點的？當然，這兩個領域是分開研究的。

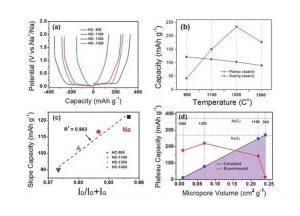

1.第一個是斜坡區域。通過比較纖維素?zé)峤馓荚诓煌瑹峤鉁囟认碌钠脚_(tái)容量和斜坡容量（圖2a和2b），作者發現斜坡容量與缺陷值（ID/ID+IG）之間存在良好的線性關系（圖2c），這表明斜坡容量與硬碳的缺陷程度有關。

回想一下先前斜坡區域中的兩種機制是如何解釋的：

Jahn等人認為斜坡區的容量主要來自Na+在類石墨夾層中的嵌入，Cao等人認為斜坡區域的容量來源于Na+在碳表面和邊緣缺陷上的吸附。顯然，實驗結果與后者的“吸附插層”機理是一致的。



2.接下來是站臺區域。作者計算了通過在微孔中填充和沉積金屬鈉所產生的理論容量（圖2d），如果Jahn等人的機制是正確的，則孔體積越大，容量應該越高。然而，作者發現，對于微孔體積相對較小、熱解溫度為1300和1500°C的硬碳材料，測得的平臺容量遠高于微孔儲鈉的理論容量，這與“插層吸附”機制不一致。因此，“吸附-插層”機制可能更符合實際情況。

此外，如果平臺容量對應于Na+在石墨層中的嵌入以形成NaC6或NaC8化合物，那么很明顯，理論容量高于測量的平臺容量（圖2d），這符合理論容量大于實際容量的規則，還驗證了“吸附-插層”機理的可能性。本文測得的首輪放電容量為362mAh/g，與NaC6的理論容量非常接近。



所以最終的問題是，硬碳儲存鈉的理論容量是多少？

對于上面的文章，我相信。因此，我認為鈉在硬碳中的儲存和鋰在石墨中的儲存機制非常相似，即“吸附-插層”機制。硬碳的最終狀態也應該是NaC6，一種鈉和碳的化合物，以及吸附的鈉。

與石墨儲鋰一樣，6個碳和1個鈉形成化合物NaC6，其理論容量與鋰相同，計算結果為372.07mAh/g。因此，硬碳的理論容量應為372.07 mAh/g+鈉在斜坡區域的吸附容量（較?。?。

這個結果正是我們希望看到的。畢竟，如果可以借鑒鋰離子電池材料的儲鋰機制，可以省去很多麻煩。

當然，理論能力是一回事，實際能力是另一回事。畢竟，Na離子半徑大于Li離子半徑（0.102nm vs 0.076nm），并且與Li相比，擴散速率和嵌入/脫嵌動力學仍然相對較差。

對于鈉離子電池來說，控制硬碳的第一效應（第一庫侖效率）和第一容量非常重要，這是容量水平的重要參考。



硬碳陽極鋰離子電池的最新科研成果

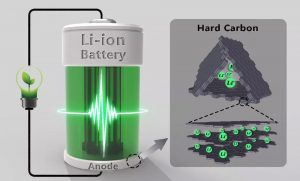

目前，商用鋰離子電池的負極主要由石墨材料制成。根據LiC6在石墨層之間的儲鋰機理，其理論比容量?jī)H為372mAh/g，改進空間非常有限，石墨層之間鋰的擴散也限制了其倍率性能?？梢钥闯觯S著下游應用對電池能量和功率性能的需求不斷增加，純石墨基陽極材料變得微不足道。

作為一種新型的陽極材料，硬質碳具有與石墨相似的鋰電位和更高的比容量。更重要的是，硬碳由類石墨微晶結構和喇叭狀微晶組成。這種獨特的微晶結構不僅可以提供更多的鋰存儲位點，還可以促進石墨層中的鋰離子。夾層。因此，作為新一代鋰離子電池負極材料，硬質碳具有非常廣闊的發展前景。

近日，中國科學院山西煤化學研究所陳成猛研究員與清華大學張強教授團隊合作，系統回顧了硬碳陽極材料的最新研究進展，重點介紹了硬碳材料的最新動態。

包括已報道的硬碳的結構模型、形成過程、儲鋰機理、材料分類、當前的挑戰和潛在的解決方案。最后，對硬碳材料在下一代鋰電池中的應用進行了展望。

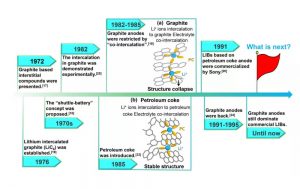

碳材料在鋰離子電池誕生和發展中的大事記

在鋰離子電池誕生和發展的歷史進程中，碳陽極材料在提高電池儲能性能、提高安全性、降低成本方面發揮了重要作用，并引發了全球?qū)W術和產業機構的研發熱潮。在介紹硬質碳陽極之前，本文回顧了鋰離子電池用碳陽極材料的發展簡史。





硬質碳的形成及其微觀結構

熱化學轉化對硬碳的形成至關重要。對于容易石墨化的碳質原料，轉化過程一般可分為熱解、碳化和石墨化三個階段。然而，由于硬碳前體中存在分子交聯和共價C-O-C鍵，在熱解過程中更容易形成剛性交聯結構，并產生大量缺陷、微孔和含氧官能團。

這些結構在碳化階段抑制了石墨烯片的生長和取向堆疊，并形成了大量隨機分布的彎曲石墨烯片。即使在3000°C或更高的溫度下，該材料也不會形成石墨，而只能形成短程有序和長程無序的石墨微晶結構。因此，與石墨和軟碳相比，硬碳的石墨化程度最低。





硬質碳的結構模型

硬質碳不像石墨那樣具有統一的結構模型。受不同前驅體和制備條件的影響，硬碳的實際結構非常復雜，很難建立通用模型。1951年，富蘭克林認為硬碳由一些隨機排列的、局部石墨化的結構組成，這些結構由無定形碳連接。

之后，Ben在1975年提出，硬碳是由一些交織、彎曲和石墨化的帶狀纏繞結構組成的，但這個模型無法解釋為什么硬碳不能隨著溫度的升高而進一步石墨化。哈里斯在1997年提出，硬碳是一種類似于泡沫的各向同性三維結構，形成的微孔壁由類富勒烯結構的彎曲碳層組成，其中既有五元環，也有六元環。

五元環使碳層彎曲而不是規則的，并且進一步的高溫處理不能被石墨化。近年來，雖然硬碳結構模型的研究取得了新進展，但對其結構和財產的理解仍需深化，許多模型仍需要更可靠的證據支持。

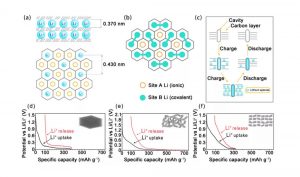

鋰離子在硬質碳中的儲存機理

對于硬碳，Li+的電化學嵌入開始于0.8Vvs Li/Li+左右，整個電壓曲線沒有明顯的平穩期，并呈逐漸下降的趨勢。與石墨不同，硬碳中不存在Li+嵌入的有序現象，不同的電化學行為可以用它們的結構差異來解釋。

隨著原位表征和計算機模擬技術的進步，人們對鋰離子在硬碳中的儲存機理的理解正在加深。吸附，2）Li+在缺陷位置上的吸附，以及3）Li+嵌入石墨層中。





硬質碳的分類和優化策略

用作下一代鋰電池陽極的硬碳主要由樹脂基、瀝青基和生物質基前體制備。本文綜述了由上述三種前驅體衍生的硬質碳的制備方法和優化策略。





總結與展望

作為下一代鋰電池的關鍵電極材料，硬碳可以在充放電過程中實現下一代電池的快速嵌入和脫嵌，在高能和大功率儲能應用中顯示出廣闊的前景。

近年來，硬碳陽極材料的研究取得了重大進展，但仍存在許多挑戰/瓶頸：

1） 大多數硬質碳材料的鋰存儲容量仍然很低。

2） 速率性能和循環性能需要改進。

3） 硬質碳陽極的第一周庫侖效率通常較低。

4） 鋰儲存的機理尚不完全清楚。



為了滿足電池實際應用的需要，本文對下一代鋰電池硬碳陽極的未來發展提出了以下展望：

1） 優化前驅體

2） 優化微/納米結構

3） 采用先進的預鋰化技術

4） 開發0V及以下電位的容量

5） 開發低溫快速充電設備

6） 注重成本控制、質量管理和標準制定，促進工業化生產



關于硬質碳陽極的常見問題解答

1.理論能力是基于什么？

硬質碳材料沒有理論容量。其他一些材料的化學計量比會更好。



2.我想問一下，硬碳在行業中的第一個效果達到了多少？

第一個效應與制度有關，不同企業之間的差異會相對較大。差異可能在70%左右，好的可以達到83~85%。當然，這也與它的容量設計有關，后者更為復雜。根據產品的需要，可使用250、280、300、350、400、500個容量。



3.真實密度的兩種方法的測試結果分別為1.5和2.0，哪種方法是可靠的？

真實密度的測試方法通常是通過比重法來測量，現在許多公司都使用氦氣置換來測量。氦的原子半徑略小于鋰離子的原子半徑，因此其真實密度會更高。

如果用丁醇測量，根據乙醇的分子大小約為一納米，可以將其作為測試結果。只要沒有人為錯誤，儀器的結果就不會有太大問題，所以兩種方法都是可信的，但實驗需要從不同的維度考慮，才能獲得不同的結果。



4.吸濕性與什么有關？

這與表面含氧官能團和不均勻性有關。此外，它還與親水性、物理親水性或化學親水性有關。當我們制作漿料時，我們會考慮一個問題，即碳材料通常是疏水材料。

事實上，碳材料的親水性更需要考慮，當它用于漿料分散時，有什么物理親水過程。



5.什么是硬碳前驅體？

有許多前體，如過去大量生產的苯酚和瀝青，以及現在學校學術研究較多的生物質，如椰子殼、堅果殼等。通常，從生物質中獲得硬碳材料更容易。



6.硬碳材料吸濕性很強，那么為什么它們?nèi)匀豢梢耘c水混合呢？

這很簡單。首先，油性不環保，其次，成本相對較高，水性更好。而且我們做過研究，水和油對溶液的揮發影響很小，基本上不超過2mAh。此外，動力學不會有很大的不同，所以你可以用水和油來做這件事。





7.開孔還是閉孔鋰存儲？

鋰的儲存通常是開孔的。



8.既然硬碳的優點是其動力學特性，那么它與人造石墨小顆粒之間的動力學差異有多大？

這也需要從電池中驗證，而不是說我可以給你一個數據。由于用途不同，電池的性能也不同，不容易直接進行比較。具體情況仍然取決于電池的設計，這與漿料和電池的性能有關，而不是動態性能差異的理論計算。



9.導電劑炭黑會影響容量嗎？

通常不會對容量產生影響。



10.關于電解質在硬質碳上的嘗試，有什么建議嗎？

電解質通常與PC更兼容，其他電解質是一些商業電解質，主要用于添加劑的調節。我在這里沒有什么好的建議，我仍然要依靠客戶自己探索。



11.哪些有機物質可以制造硬質碳材料？

根據有機物的一些基本物理財產，如果預碳化過程中氧含量較高，則很容易獲得硬碳材料。此外，一些高分子化合物，如偏二氯乙烯。硬碳材料也可以從1-2-氯乙烯中獲得，并且有許多原材料。



12.煤是硬碳還是軟碳？

通常，低階煤，即富氧煤，更容易獲得硬碳材料，而高階煤的氧含量較少，氫含量較高，通常獲得石墨材料。



13.硬質碳的全放電電壓的推薦下限是多少？

這也取決于項目的要求，以及用于正極材料的材料。這與細胞的設計有關，細胞的設計更復雜，而不是一個可以用三兩句話清楚解釋的問題。如果你感興趣，你也可以有機會詳細交流和討論。



14.硬質碳的體積能量密度遠低于石墨的體積能量。鋰電池的應用前景好嗎？

正是因?yàn)槲锢砟芰棵芏鹊?，所以在基?zhǔn)項目中沒有太大優勢。即使功率性能、低溫性能和循環性能都很好，由于物理能量密度低，電池容量也很小。

例如，其他的是9到10，而硬碳可能只有8左右。未來，我們將適時推出S系列的高容量硬碳。該系列原材料的能量密度不會低于石墨，您可以期待。



15.如何區分硬碳和軟碳，有什么標準嗎？

主要區別在于它是否容易石墨化。事實上，除了硬碳和石墨外，在中間還有一個過渡狀態。



16.所有生物質材料在碳化后會變成硬質碳材料嗎？

這不一定，我們沒有做過統計。





17.當平臺區域完全通電時，如何利用其鋰嵌入能力？

平臺區域的鋰嵌入容量確實非常接近0V，甚至在0V時也是如此。在正常情況下，我們?cè)诔潆姇r(shí)將其分為兩個部分，即CC部分和CV部分。課程中還提到，CC截面的動能非常好。它對容量的性能影響太大。

然而，如果CV段中的電流密度太大，則可能形成過電勢，即動力學可能具有一系列風險。對于硬質碳，充電時也是如此。

也許前50%的容量可以快速充電，后一個容量可以用小電流充電。全電池也是如此，這是CC到CV的一個階段，需要控制CC到CV。但對于硬質碳，不需要放電，無論如何放電都沒有問題。

碳材料可以釋放的電量與極化有關，所以盡量減小內阻。在課程中，我們還討論了更多關于工藝的問題，這也是為了充分發揮所有材料的特性。



18.硬質碳材料和普通石墨材料的共混性能如何？

性能首先與混合比有關，其次也與工藝有關。通常，混合比越高，速率性能越好，無論混合比是高還是低，這取決于工藝。

所以我一直在強調，同一種材料，當不同的人使用時，其性能可能會大不相同，最重要的是看工藝。材料制造商制造出一種材料后，其性能基本上是確定的。作為一個終端，我們?nèi)绾纬浞掷眠@種材料是最重要的。
